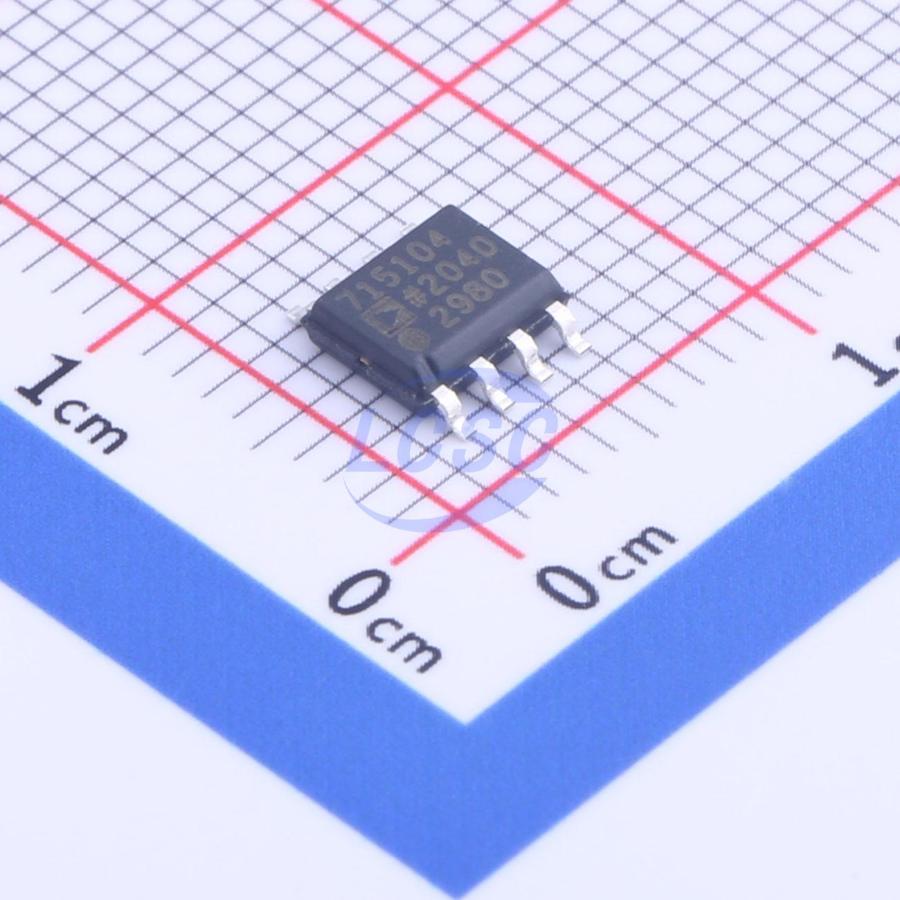

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Input undervoltage protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 16V
- Output Configuration
- Positive
- Output Current검증
- 800mA
- Output Type
- Adjustable
- Output Voltage검증
- 1.5 to 5.1V
- package
- SOIC-8-EP
- Supply Current Iq
- -
- Pin Count보강
- 8
- Package Industry Name보강
- SOIC
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead SOIC_N_EP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VREG | power in | Regulated Input Supply to LDO Amplifier. |
| 2 | VOUT | output | Regulated Output Voltage. |
| 3 | BYP | passive | Low Noise Bypass Capacitor. |
| 4 | GND | power in | Ground Connection. |
| 5 | REF_SENSE | input | External Resistor Divider Used to Set the Output Voltage. |
| 6 | REF | output | Low Noise Reference Voltage Output. |
| 7 | EN | input | Enable. |
| 8 | VIN | power in | Regulator Input Supply. |
절대 최대 정격
| VIN to GND | -0.3 to +18V | |
| VREG to GND | -0.3 to 6V | whichever is less (VIN or 6V) |
| VOUT to GND | -0.3 to 6V | whichever is less (VREG or 6V) |
| EN to GND | -0.3 to 18V | |
| Storage Temperature Range | -65 to +150°C | |
| Junction Temperature | 150°C |
권장 동작 조건
| Input voltage range | 4.5 to 16V | |
| Operating Ambient Temperature Range | -40 to +125°C |
열 특성
- unit
- °C/W
- theta ja
- 36.9
- theta jc
- 27.1
오더링 코드
- R7
- Tape and Reel
