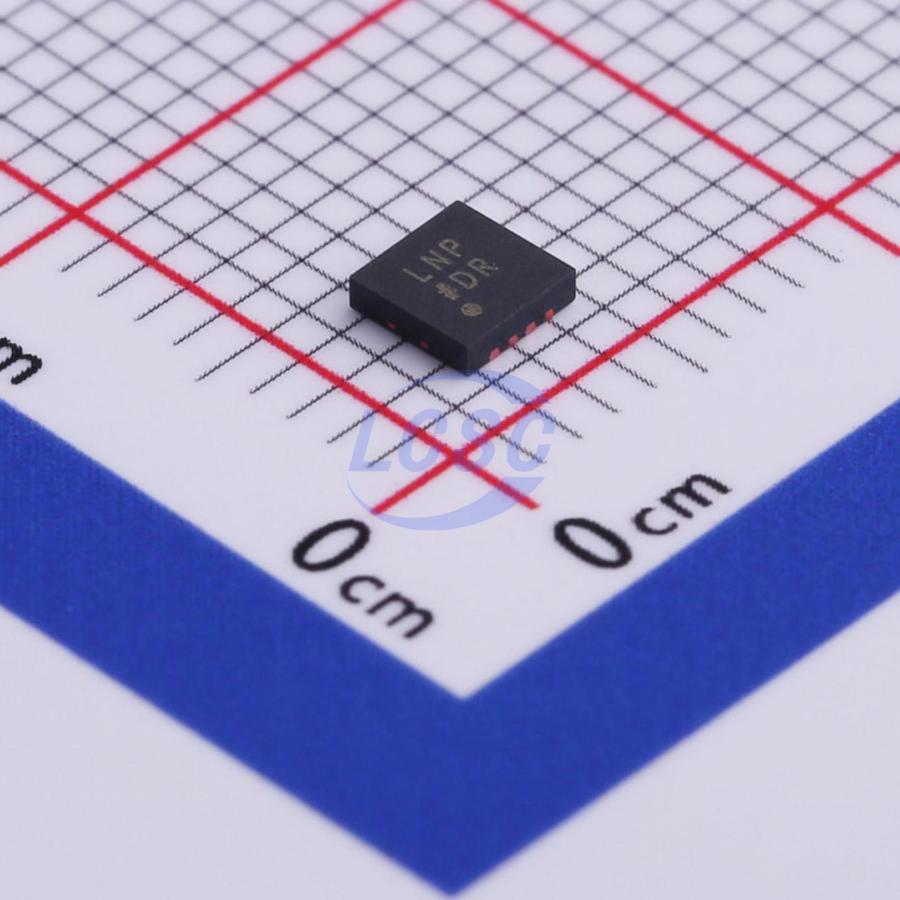

주요 스펙 요약(22)
- features
- Enable control;Over Current Protection;Thermal shutdown
- features
- Enable control;Over Current Protection;Thermal shutdown
- Number Of Outputs
- 1
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Ta)
- Operating Temperature
- -40℃~+125℃@(Ta)
- Operating Voltage
- 16V
- Operating Voltage
- 16V
- Output Configuration
- Positive
- Output Configuration
- Positive
- Output Current검증
- 800mA
- Output Current검증
- 800mA
- Output Type
- Adjustable
- Output Type
- Adjustable
- Output Voltage검증
- 1.5 to 5.1V
- Output Voltage검증
- 1.5 to 5.1V
- package
- LFCSP-8-WD(3x3)
- package
- LFCSP-8-WD(3x3)
- Supply Current Iq
- 4.3mA
- Supply Current Iq
- 4.3mA
- Pin Count보강
- 8
- Package Industry Name보강
- LFCSP
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · LFCSP_WD · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | Input Voltage |
| 2 | EN | input | Enable |
| 3 | BYP | passive | Ripple Filter |
| 4 | VOUT | output | Output Voltage |
| 5 | GND | power in | Ground |
| 6 | REF_SENSE | input | Feedback Sense |
| 7 | REF | output | Reference Voltage |
| 8 | VREG | power out | Internal Regulator Output |
절대 최대 정격
| VIN to GND | -0.3 to +18V | |
| VREG to GND | -0.3 to min(VIN, 6)V | |
| VOUT to GND | -0.3 to min(VREG, 6)V | |
| EN to GND | -0.3 to 18V | |
| Storage Temperature | -65 to +150°C | |
| Junction Temperature | 150°C |
권장 동작 조건
| Input Voltage Range | 4.5 to 16V | |
| Operating Ambient Temperature | -40 to +125°C |
열 특성
- unit
- °C/W
- theta ja
- 36.7
- theta jc
- 23.5
오더링 코드
- LNP
- 8-lead LFCSP_WD package for ADM7151ACPZ-04 series
