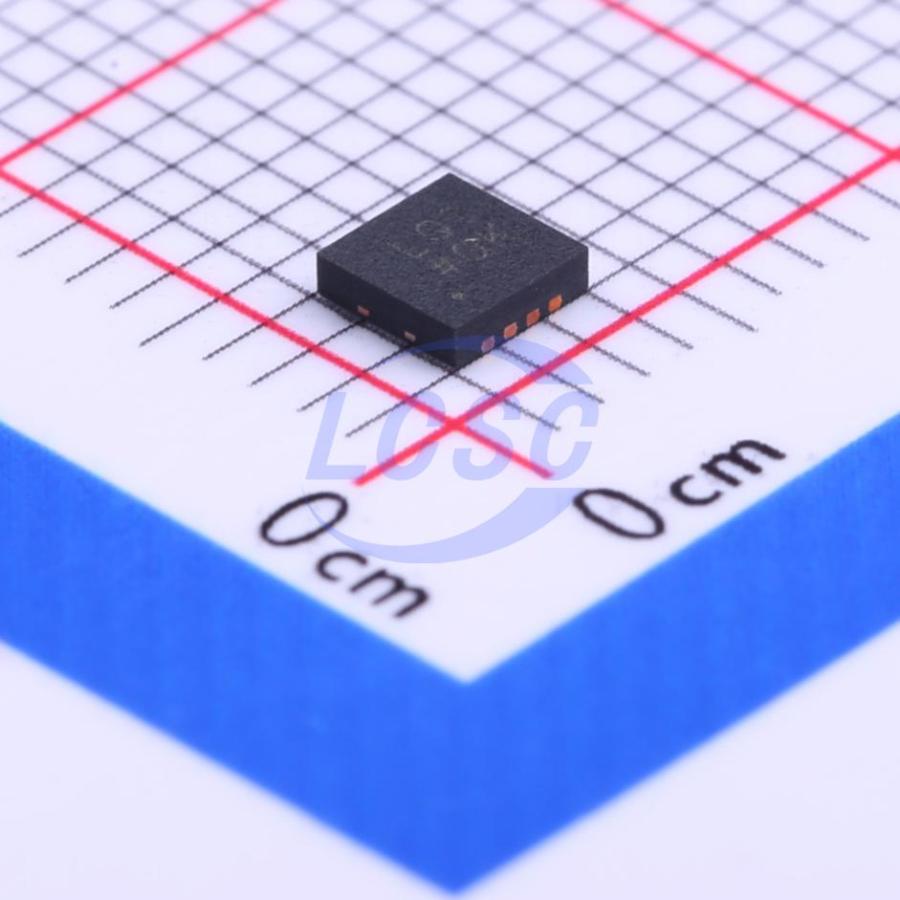

주요 스펙 요약(12)
- features
- Enable control;Thermal Shutdown;Input undervoltage protection
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+125℃@(Ta)
- Operating Voltage
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 600mA
- Output Type
- Fixed
- Output Voltage검증
- 1.8V
- package
- LFCSP-8(3x3)
- Package Industry Name보강
- LFCSP
- Pin Count보강
- 8
- Supply Current Iq
- 4mA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead LFCSP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VREG | power out | Regulated Input Supply Voltage to LDO Amplifier |
| 2 | VOUT | power out | Regulated Output Voltage |
| 3 | BYP | passive | Low Noise Bypass Capacitor |
| 4 | GND | power in | Ground Connection |
| 5 | REF_SENSE | input | Reference Sense |
| 6 | REF | output | Low Noise Reference Voltage Output |
| 7 | EN | input | Enable |
| 8 | VIN | power in | Regulator Input Supply Voltage |
절대 최대 정격
| VIN to GND | -0.3 to +7V | |
| VREG to GND | -0.3 to 4V | whichever is less of -0.3 to VIN |
| VOUT to GND | -0.3 to 4V | whichever is less of -0.3 to VREG |
| EN to GND | -0.3 to +7V | |
| Storage Temperature Range | -65 to +150°C | |
| Junction Temperature | 150°C |
권장 동작 조건
| Input voltage range | 2.3 to 5.5V | |
| Quiescent current | 4mA | IGND at no load |
| Shutdown current | 0.2µA | |
| Operating Ambient Temperature Range | -40 to +125°C |
열 특성
- theta ja
- 36.7
- theta jc
- 23.5
오더링 코드
- R7
- Tape and Reel
