국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

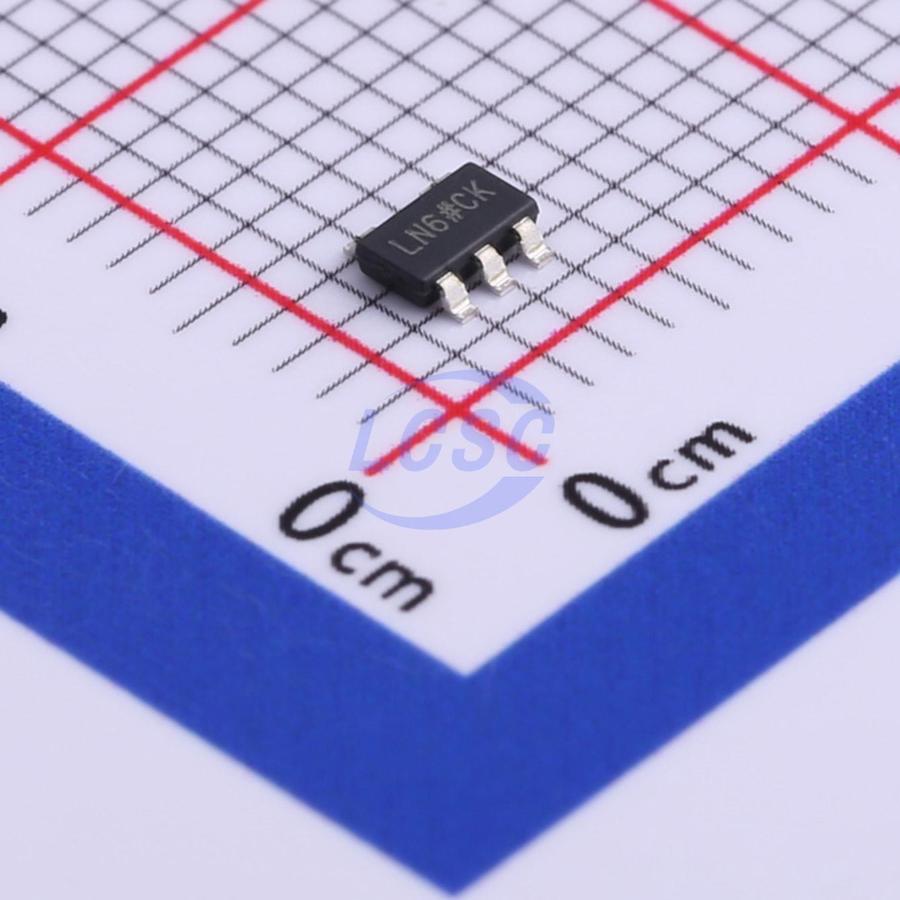

주요 스펙 요약(22)
- features
- Enable control;Over Current Protection;Thermal shutdown
- features
- Enable control;Over Current Protection;Thermal shutdown
- Number Of Outputs
- 1
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 28V
- Operating Voltage
- 28V
- Output Configuration
- Negative
- Output Configuration
- Negative
- Output Current검증
- 200mA
- Output Current검증
- 200mA
- Output Type
- Adjustable
- Output Type
- Adjustable
- Output Voltage
- 1.22 to 27V
- Output Voltage
- 1.22 to 27V
- package
- TSOT-23-5
- package
- TSOT-23-5
- Supply Current Iq
- 650uA
- Supply Current Iq
- 650uA
- Pin Count보강
- 5
- Package Industry Name보강
- TSOT
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 5-Lead TSOT · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | GND | power in | Ground. |
| 2 | VIN | power in | Regulator Input Supply. Bypass VIN to GND with a 2.2 μF or greater capacitor. |
| 3 | EN | input | Drive EN 2 V above or below ground to enable the regulator, or drive EN to ground to turn off the regulator. For automat |
| 4 | ADJ | input | Adjustable Input. An external resistor divider sets the output voltage. |
| 5 | VOUT | power out | Regulated Output Voltage. Bypass VOUT to GND with a 2.2 μF or greater capacitor. |
절대 최대 정격
| VIN to GND | -30V | |
| VOUT to GND | 0.3V | min |
| VOUT to GND | VINV | max |
| EN to GND | 5V | min |
| EN to VIN | 30V | max |
| Storage Temperature Range | -65°C | min |
| Storage Temperature Range | 150°C | max |
권장 동작 조건
| Input voltage range | -2.7V | min |
| Input voltage range | -28V | max |
| Operating Junction Temperature Range | -40°C | min |
| Operating Junction Temperature Range | 125°C | max |
열 특성
- theta ja
- 170
오더링 코드
- R7
- Tape and Reel
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
