국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Short Circuit Protection;Input overvoltage protection
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 28V
- Output Configuration
- Negative
- Output Current
- 200mA
- Output Type
- Fixed
- Output Voltage정정
- -1.8V
- package
- TSOT-5
- Package Industry Name보강
- TSOT
- Pin Count보강
- 5
- Supply Current Iq
- 650uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 5-pin TSOT · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | Input voltage |
| 2 | VOUT | power out | Output voltage |
| 3 | GND | power in | Ground |
| 4 | EN | input | Enable |
| 5 | NC | no connect | No connection |
절대 최대 정격
| VIN to GND | +0.3 to -30V | |
| VOUT to GND | 0.3 to VINV | |
| EN to GND | 5 to VINV | |
| EN to VIN | +30 to -0.3V | |
| ADJ to GND | +0.3 to VOUTV | |
| Storage Temperature | -65 to +150°C | |
| Operating Junction Temperature | -40 to +125°C | |
| Operating Ambient Temperature | -40 to +85°C |
권장 동작 조건
| Input Voltage Range | -2.7 to -28V | |
| Output Current | -200mA | |
| Quiescent Current (IGND) | -650µA | -200 mA load |
| Shutdown Current | -2µA |
열 특성
- theta ja
- 170
오더링 코드

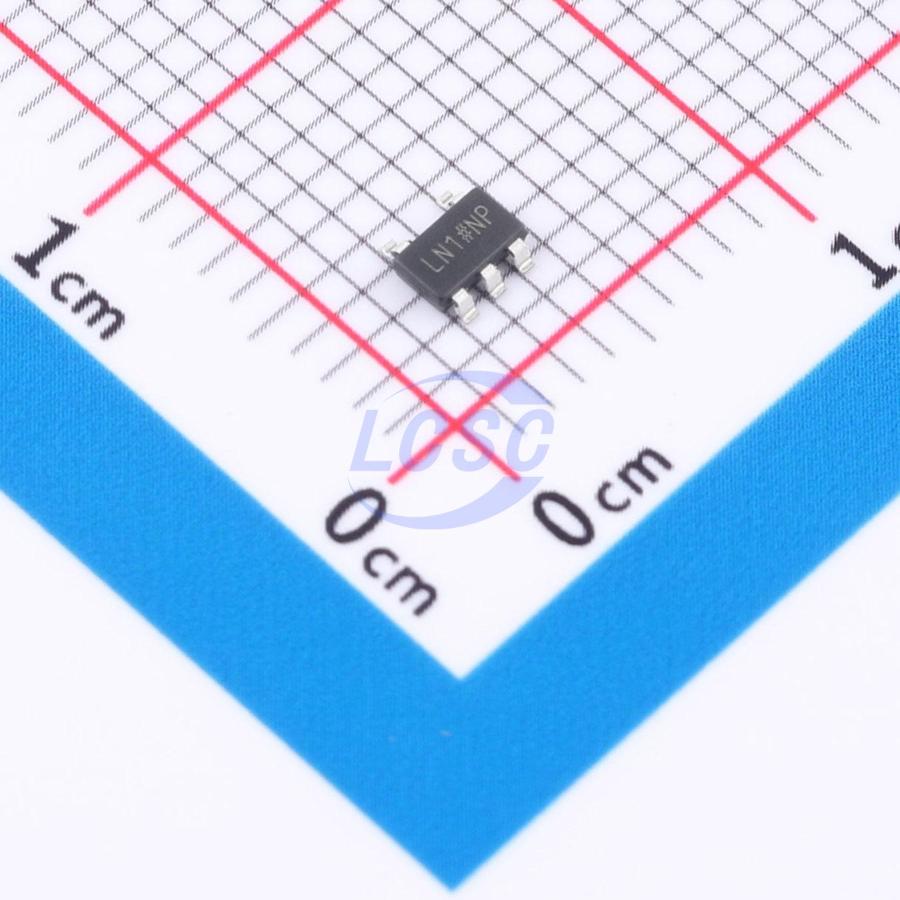

- LN1
- ADP7182AUJZ-1.8-R7, -1.8V, 5-pin TSOT
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
