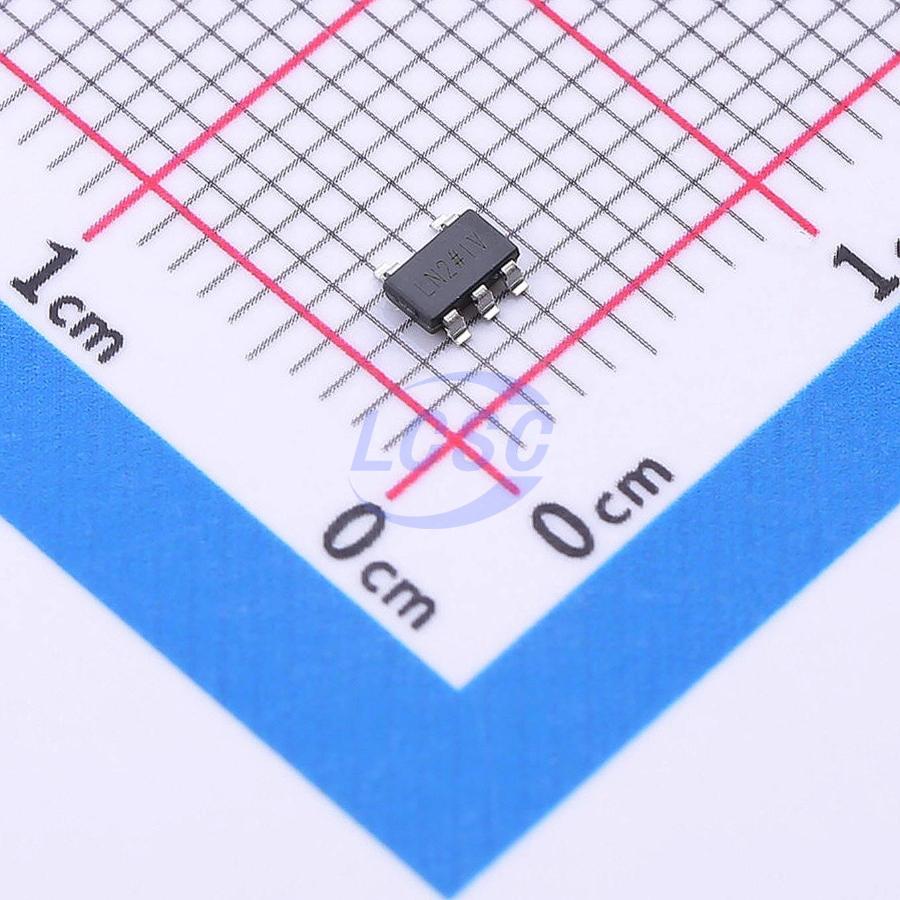

국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(22)
- features
- Over Current Protection;Thermal Shutdown;Enable control
- features
- Over Current Protection;Thermal Shutdown;Enable control
- Number Of Outputs
- 1
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃
- Operating Temperature
- -40℃~+125℃
- Operating Voltage
- 28V
- Operating Voltage
- 28V
- Output Configuration
- Negative
- Output Configuration
- Negative
- Output Current
- 200mA
- Output Current
- 200mA
- Output Type
- Fixed
- Output Type
- Fixed
- Output Voltage정정
- -3V
- Output Voltage정정
- -3V
- package
- TSOT-23-5
- package
- TSOT-23-5
- Supply Current Iq
- 650uA
- Supply Current Iq
- 650uA
- Pin Count보강
- 5
- Package Industry Name보강
- TSOT
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 5-Lead TSOT · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | GND | power in | Ground. |
| 2 | VIN | power in | Regulator Input Supply. Bypass VIN to GND with a 2.2 μF or greater capacitor. |
| 3 | EN | input | Drive EN 2 V above or below ground to enable the regulator, or drive EN to ground to turn off the regulator. For automat |
| 4 | NC | no connect | No Connect. Do not connect to this pin. |
| 5 | VOUT | power out | Regulated Output Voltage. Bypass VOUT to GND with a 2.2 μF or greater capacitor. |
절대 최대 정격
| VIN to GND | +0.3 to -30V | |
| VOUT to GND | 0.3 to VINV | |
| EN to GND | 5 to VINV | |
| EN to VIN | +30 to -0.3V | |
| ADJ to GND | +0.3 to VOUTV | |
| Storage Temperature Range | -65 to +150°C | |
| Operating Junction Temperature Range | -40 to +125°C | |
| Operating Ambient Temperature Range | -40 to +85°C |
권장 동작 조건
| Input voltage range | -2.7 to -28V | |
| Quiescent current | -650μA | -200 mA load |
열 특성
- theta ja
- 170
오더링 코드
- R7
- Tape and Reel
