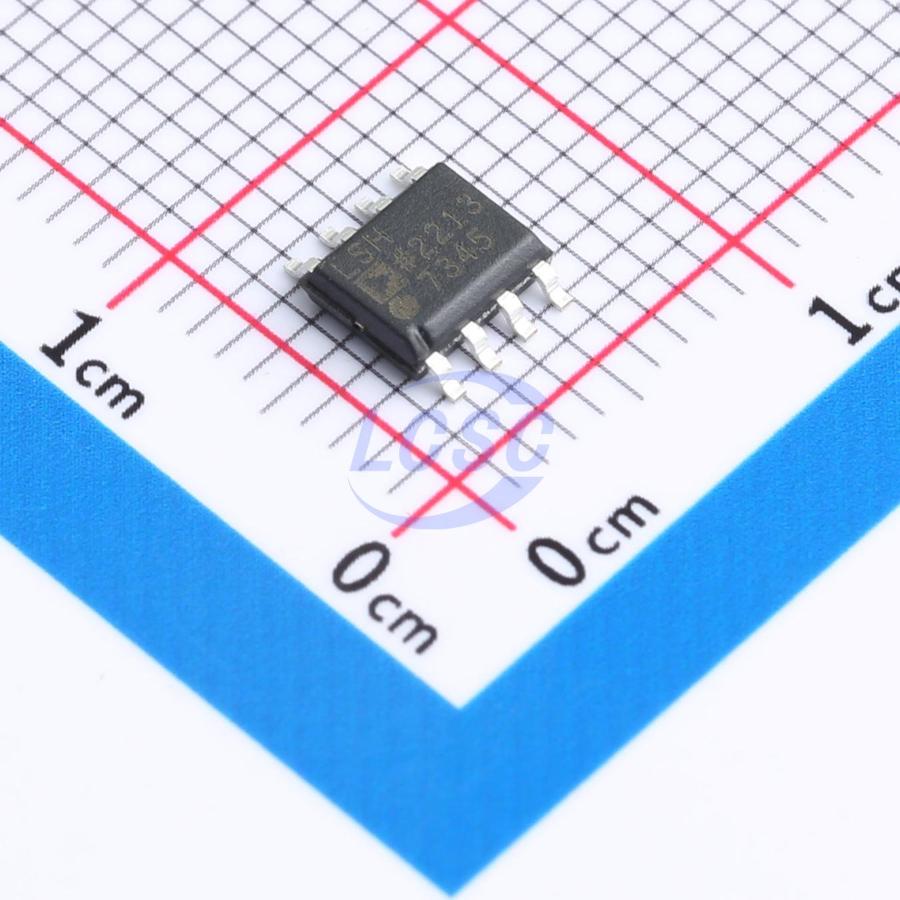

주요 스펙 요약(10)
- features
- Over Current Protection;Thermal shutdown;Enable control;Input under-voltage protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃
- Operating Voltage검증
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 2A
- Output Type
- Adjustable
- Output Voltage검증
- 1.2 to 2.3V
- package
- SOIC-8-EP
- Supply Current Iq
- 8mA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOIC_N_EP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | None |
| 2 | EN | input | None |
| 3 | BYP | passive | None |
| 4 | VOUT | output | None |
| 5 | GND | power in | None |
| 6 | REF | output | None |
| 7 | REF_SENSE | input | None |
| 8 | VOUT_SENSE | input | None |
절대 최대 정격
| VIN to GND | -0.3 to +7V | |
| VREG to GND | -0.3 to VIN or +4V | whichever is lower |
| VOUT to GND | -0.3 to VREG or +4V | whichever is lower |
| VOUT_SENSE to GND | -0.3 to VREG or +4V | whichever is lower |
| VOUT to VOUT_SENSE | 0.3V | |
| BYP to VOUT | 0.3V | |
| EN to GND | -0.3 to +7V | |
| BYP to GND | -0.3 to VREG or +4V | whichever is lower |
| REF to GND | -0.3 to VREG or +4V | whichever is lower |
| REF_SENSE to GND | -0.3 to +4V | |
| Storage Temperature | -65 to +150°C | |
| Operating Junction Temperature | -40 to +125°C |
권장 동작 조건
| Input Voltage Range | 2.3 to 5.5V |
열 특성
- theta ja
- 50.4
- theta jb
- 30.1
- theta jc
- 42.3
오더링 코드
- RDZ-02-R7
- 8-pin SOIC_N_EP, 1.2V to 2.3V output range
