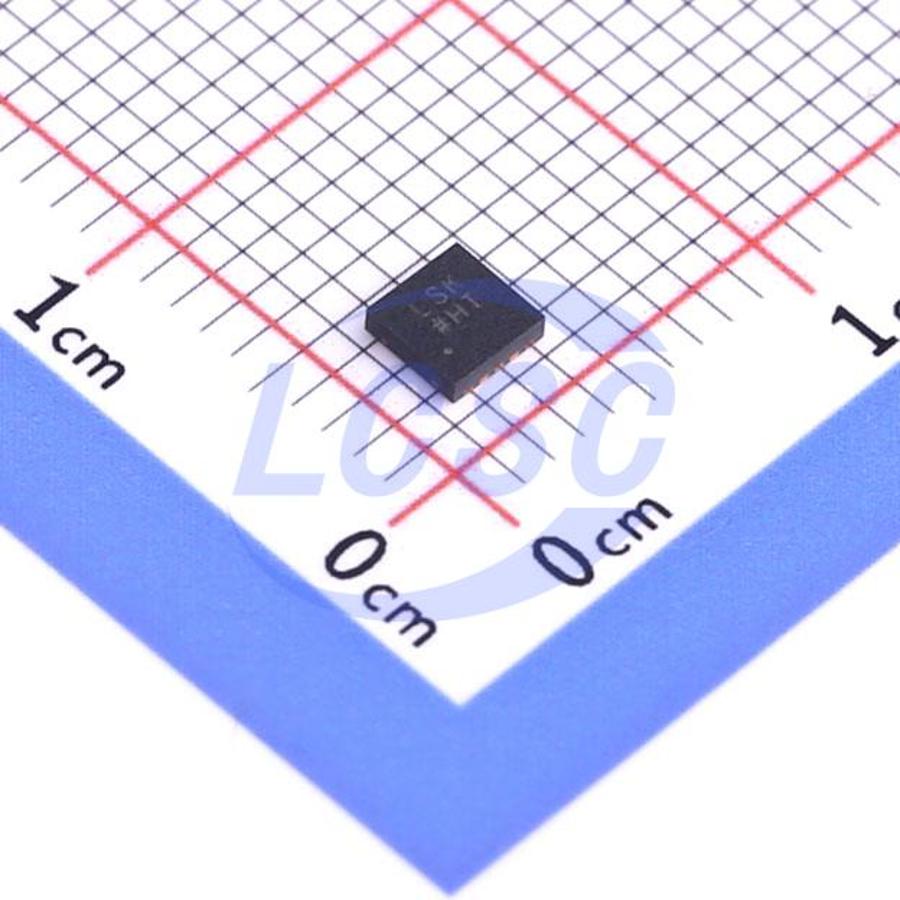

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal shutdown;Enable control;Input under-voltage protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 2A
- Output Type
- Adjustable
- Output Voltage검증
- 1.2 to 3.3V
- package
- LFCSP-10(3x3)
- Supply Current Iq
- -
- Pin Count보강
- 10
- Package Industry Name보강
- LFCSP
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · LFCSP · 10 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | None |
| 2 | EN | input | None |
| 3 | BYP | passive | None |
| 4 | REF | output | None |
| 5 | VOUT_SENSE | input | None |
| 6 | VOUT | output | None |
| 7 | REF_SENSE | input | None |
| 8 | GND | power in | None |
| 9 | VREG | output | None |
| 10 | GND (EPAD) | power in | None |
절대 최대 정격
| VIN to GND | -0.3 to +7V | |
| VREG to GND | -0.3 to min(VIN, 4)V | |
| VOUT to GND | -0.3 to min(VREG, 4)V | |
| VOUT_SENSE to GND | -0.3 to min(VREG, 4)V | |
| VOUT to VOUT_SENSE | 0.3V | |
| BYP to VOUT | 0.3V | |
| EN to GND | -0.3 to +7V | |
| BYP to GND | -0.3 to min(VREG, 4)V | |
| REF to GND | -0.3 to min(VREG, 4)V | |
| REF_SENSE to GND | -0.3 to +4V | |
| Storage Temperature | -65 to +150°C |
권장 동작 조건
| Operating Junction Temperature | -40 to +125°C | |
| Input Voltage Range | 2.3 to 5.5V |
열 특성
- unit
- °C/W
- theta ja
- 53.8
- theta jc
- 15.6
오더링 코드
- R7
- Tape and Reel
