국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Input undervoltage protection
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+125℃
- Operating Voltage
- 20V
- Output Configuration
- Positive
- Output Current검증
- 500mA
- Output Type
- Adjustable
- Output Voltage검증
- 1.22 to 19V

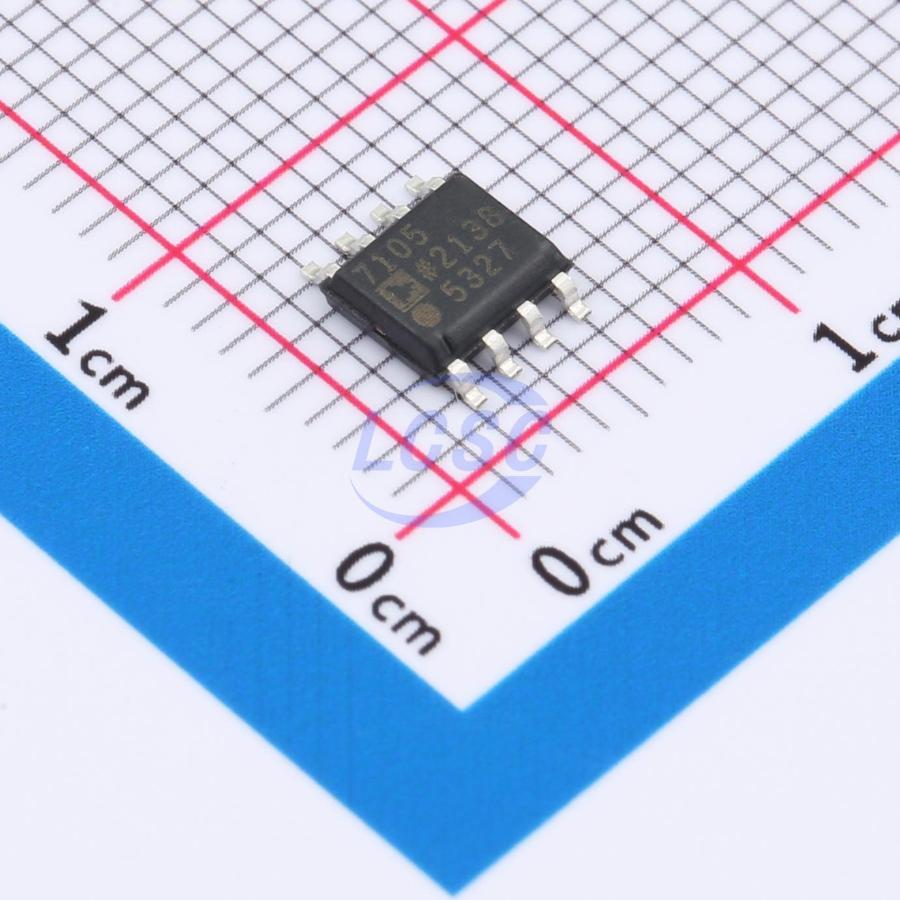

- package
- SOIC-8-EP
- Package Industry Name보강
- SOIC
- Pin Count보강
- 8
- Supply Current Iq
- 900uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead SOIC_N_EP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | Regulated Output Voltage |
| 2 | SENSE/ADJ | input | Sense (SENSE) for fixed voltage models or Adjust Input (ADJ) for adjustable models |
| 3 | GND | power in | Ground |
| 4 | SS | passive | Soft Start |
| 5 | EN/UVLO | input | Enable Input (EN) or Programmable Undervoltage Lockout (UVLO) |
| 6 | GND | power in | Ground |
| 7 | PG | output | Power Good (open-drain) |
| 8 | VIN | power in | Regulator Input Supply |
절대 최대 정격
| VIN to GND | -0.3 to +22V | |
| VOUT to GND | -0.3 to +20V | |
| EN/UVLO to GND | -0.3 to VINV | |
| PG to GND | -0.3 to VINV | |
| SENSE/ADJ to GND | -0.3 to VOUTV | |
| SS to GND | -0.3 to +3.6V | |
| Storage Temperature Range | -65 to +150°C | |
| Operating Junction Temperature Range | -40 to +125°C |
권장 동작 조건
| Input voltage range | 3.3 to 20V | |
| Quiescent current | 900µA | VIN = 10 V, IOUT = 500 mA |
| Shutdown current | <50µA | VIN = 12 V |
열 특성
- theta ja
- 48.5
- theta jc
- 58.4
오더링 코드
- R7
- Tape and Reel
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
