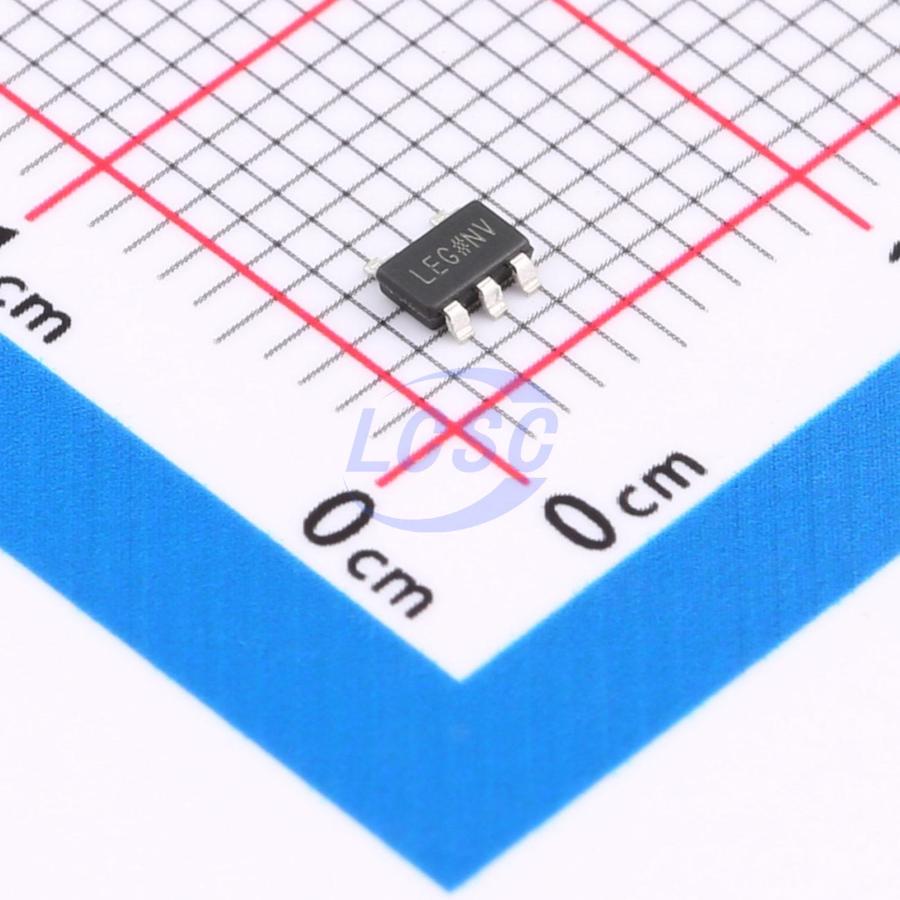

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Short Circuit Protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃
- Output Configuration
- Positive
- Output Current검증
- 300mA
- Output Type
- Adjustable
- Output Voltage정정
- 0.8 to 5.0V
- package
- TSOT-5
- Supply Current Iq
- 45uA
- Voltage Supply
- 5.5V
- Pin Count보강
- 5
- Package Industry Name보강
- TSOT
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · TSOT · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | Regulator Input Supply. Bypass VIN to GND with a capacitor of at least 1 µF. |
| 2 | GND | power in | Ground. |
| 3 | EN | input | Enable Input. Drive EN high to turn on the regulator; drive EN low to turn off the regulator. |
| 4 | ADJ | input | Output Voltage Adjust Input. Connect the midpoint of an external divider from VOUT to GND to this pin to set the output |
| 5 | VOUT | output | Regulated Output Voltage. Bypass VOUT to GND with a capacitor of at least 1 µF. |
절대 최대 정격
| VIN to GND | -0.3 to +6.5V | |
| ADJ to GND | -0.3 to +6.5V | |
| EN to GND | -0.3 to +6.5V | |
| VOUT to GND | -0.3 to VINV | |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Input voltage supply range | 2.3 to 5.5V | |
| Operating Ambient Temperature Range | -40 to +125°C | |
| Operating Junction Temperature | -40 to +125°C |
열 특성
- theta ja
- 170
