국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

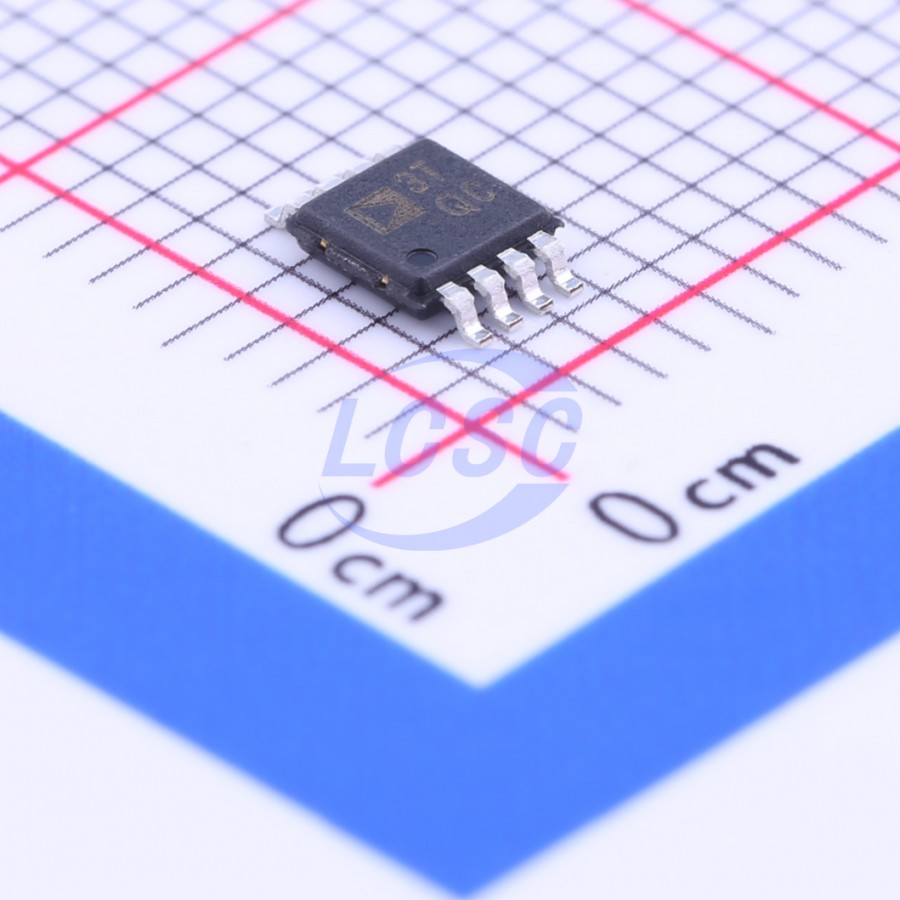

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Short Circuit Protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃
- Output Configuration
- Positive
- Output Current검증
- 500mA
- Output Type
- Fixed
- Output Voltage검증
- 2.5V
- package
- MSOP-8-EP
- Supply Current Iq
- 210uA
- Voltage Supply
- 5.5V
- Pin Count보강
- 8
- Package Industry Name보강
- MSOP
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead MSOP with Exposed Pad · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | Regulated Output Voltage |
| 2 | VOUT | output | Regulated Output Voltage |
| 3 | VOUT SENSE | input | Feedback Node for the Error Amplifier |
| 4 | GND | power in | Ground |
| 5 | EN | input | Enable Input |
| 6 | NC | no connect | No Connect |
| 7 | VIN | power in | Regulator Input Supply |
| 8 | VIN | power in | Regulator Input Supply |
절대 최대 정격
| VIN to GND | -0.3 to 6.5V | |
| ADJ to GND | -0.3 to 6.5V | |
| EN to GND | -0.3 to 6.5V | |
| Storage Temperature Range | -65 to 150°C |
권장 동작 조건
| Input voltage supply range | 2.3 to 5.5V | |
| Quiescent current | 210μA | 500 mA load |
열 특성
- theta ja
- 102.8
오더링 코드
- R7
- Tape and Reel
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
