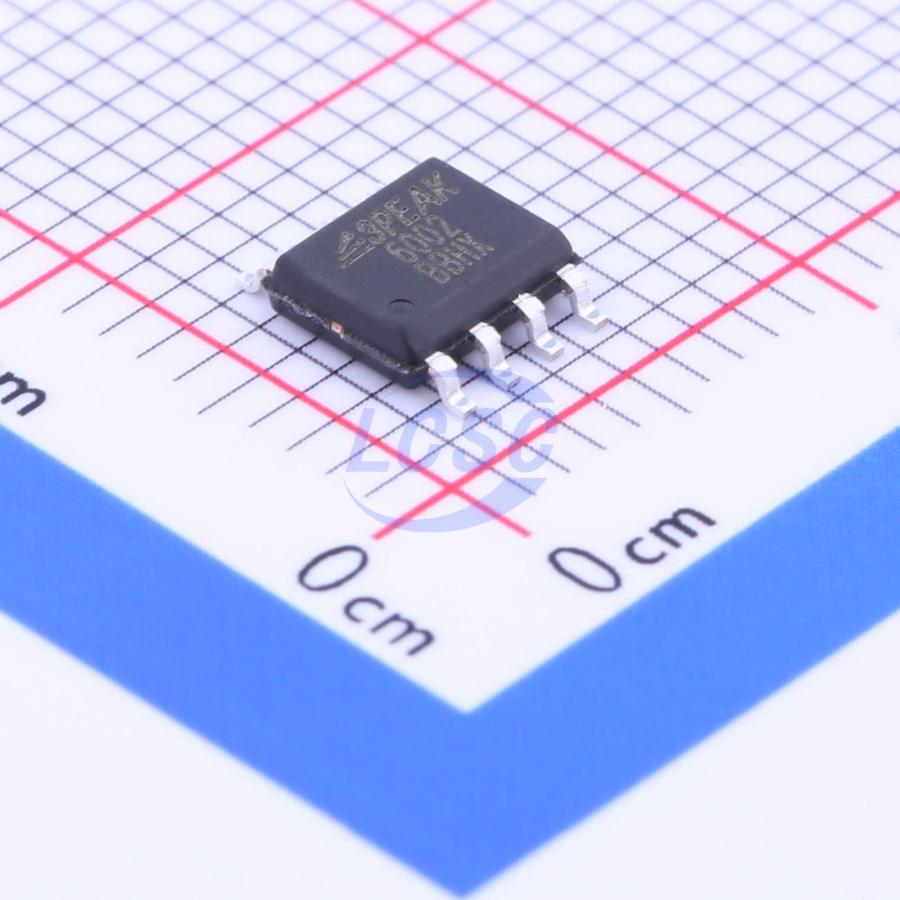

주요 스펙 요약(22)
- Common Mode Rejection Ratio Cmrr보강
- 100dB
- Dual Supply
- -
- Gain Bandwidth Product검증
- 1MHz
- Ib Input Bias Current
- 25pA
- Input Offset Current Drift Ios Tc
- -
- Input Offset Current Ios
- 1pA
- Input Offset Voltage Drift Vos Tc
- 2uV/℃
- Vos Input Offset Voltage보강
- 0.5mV
- Maximum Power Supply Range Vdd Vss
- 6V
- Number Of Channels검증
- 2
- Operating Temperature
- -40℃~+125℃
- Output Current검증
- 100mA
- Quiescent Current
- 80uA
- Rail To Rail
- Rail-to-Rail Input, Rail-to-Rail Output
- Single Supply
- 2.1 to 6V
- Slew Rate검증
- 700V/ms
- Input Bias Current보강
- 1pA
- Max Supply Voltage보강
- 6V
- Noise Density E N
- 27nV/√Hz@1kHz
- Operating Temperature Max보강
- 125°C
- Operating Temperature Min보강
- -40°C
- package
- SOIC-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Pin SOIC/TSSOP/MSOP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | Out A | output | None |
| 2 | +In A | input | None |
| 3 | -In A | input | None |
| 4 | +In B | input | None |
| 5 | -In B | input | None |
| 6 | Out B | output | None |
| 7 | -Vs | power in | None |
| 8 | +Vs | power in | None |
절대 최대 정격
| Supply Voltage | 7V | (+VS)– (-VS) |
| Input Voltage | 0.3 to +0.3V | (-VS) to (+VS) |
| Differential Input Voltage | 7V | ± |
| Input Current | 10mA | ± |
| Maximum Junction Temperature | 150°C |
권장 동작 조건
| Supply Voltage | 2.1 to 6.0V | |
| Operating Temperature Range | -40 to 125°C |
열 특성
- theta ja
- 158
- theta jc
- 43
등급 · 신뢰성
- esd cdm
- 2 kV
- esd hbm
- 8 kV
오더링 코드
- SR
- 8-Pin SOIC
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
