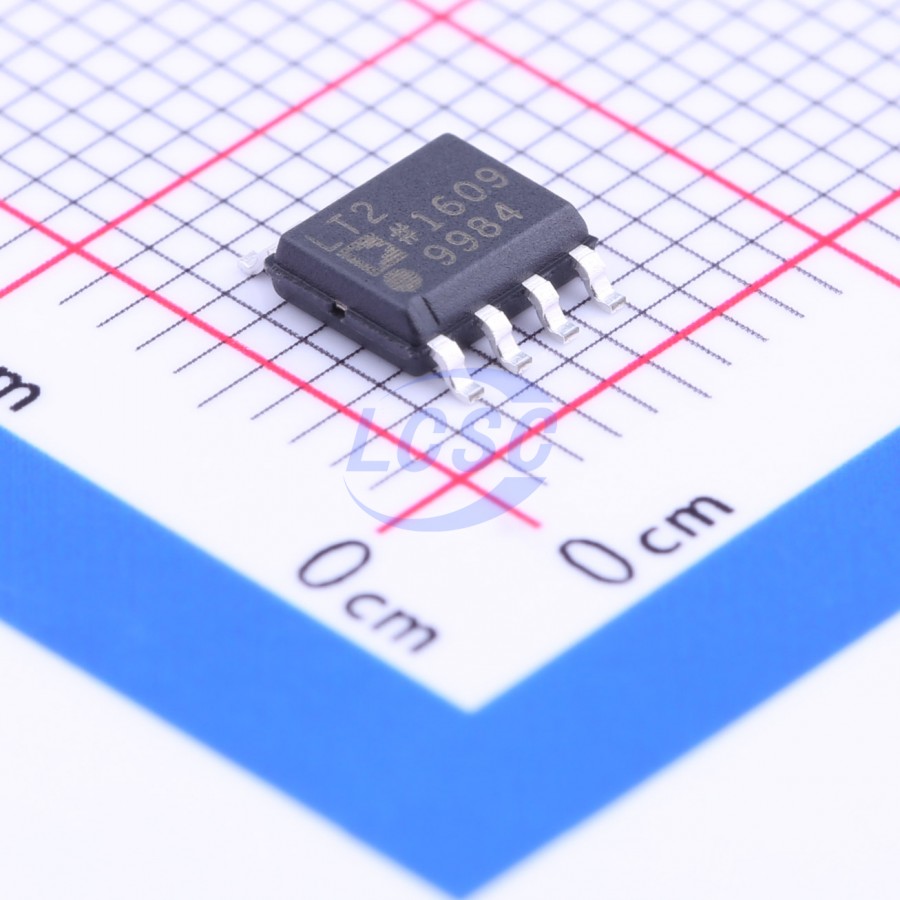

주요 스펙 요약(12)
- features
- Enable control;Thermal Shutdown;Over Current Protection
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 1.2A
- Output Type
- Adjustable
- Output Voltage검증
- 1.2 to 3.3V
- package
- SOIC-8-EP
- Package Industry Name보강
- SOIC
- Pin Count보강
- 8
- Supply Current Iq
- 4mA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-lead SOIC · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | Regulated Output Voltage |
| 2 | VOUT_SENSE | input | Output Sense |
| 3 | BYP | passive | Low Noise Bypass Capacitor |
| 4 | EN | input | Enable |
| 5 | REF_SENSE | input | Reference Sense |
| 6 | REF | output | Low Noise Reference Voltage Output |
| 7 | VREG | power in | Regulated Input Supply Voltage to the LDO Amplifier |
| 8 | VIN | power in | Regulator Input Supply Voltage |
절대 최대 정격
| VIN to Ground | -0.3 to +7V | |
| VREG to Ground | -0.3 to VIN or +4V | whichever is less |
| VOUT to Ground | -0.3 to VREG or +4V | whichever is less |
| VOUT_SENSE to Ground | -0.3 to VREG or +4V | whichever is less |
| VOUT to VOUT_SENSE | 0.3V | |
| BYP to VOUT | 0.3V | |
| EN to Ground | -0.3 to +7V | |
| BYP to Ground | -0.3 to VREG or +4V | whichever is less |
| REF to Ground | -0.3 to VREG or +4V | whichever is less |
| REF_SENSE to Ground | -0.3 to +4V | |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Input voltage range | 2.3 to 5.5V | |
| Operational Junction Temperature Range | -40 to +125°C |
열 특성
- theta ja
- 50.4
- theta jc
- 42.3
오더링 코드
- R7
- Tape and Reel
