국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

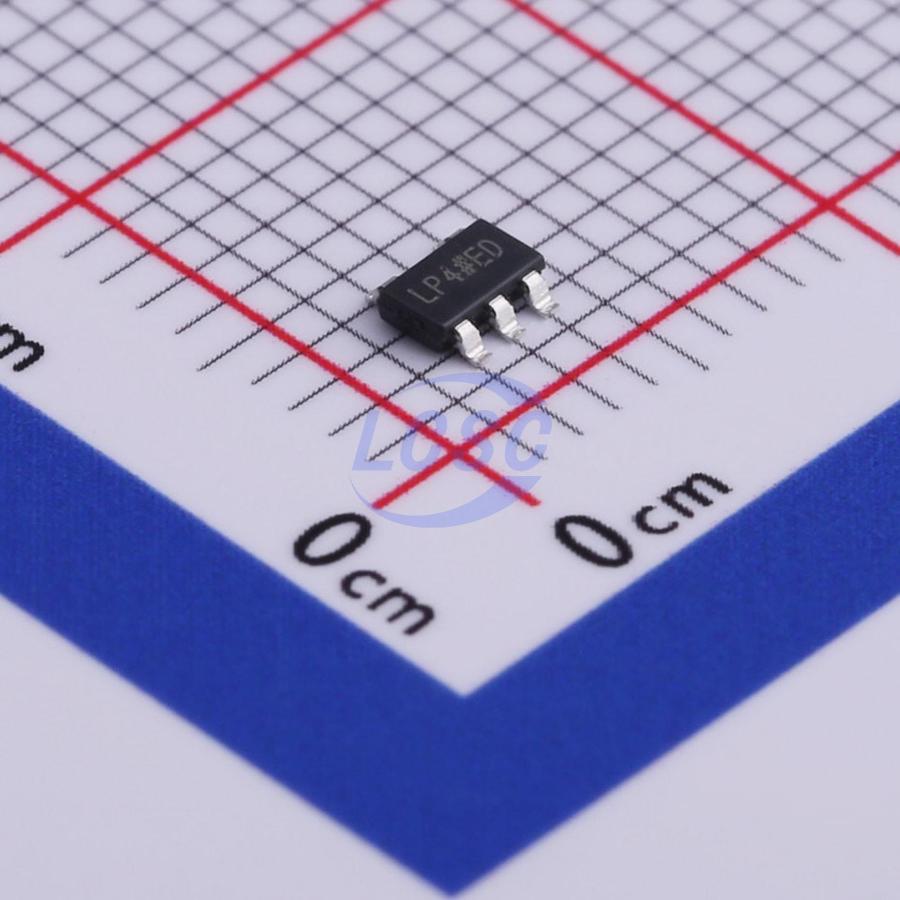

주요 스펙 요약(12)
- features
- Enable control;Over Current Protection;Thermal Shutdown
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 40V
- Output Configuration
- Positive
- Output Current검증
- 200mA
- Output Type
- Adjustable
- Output Voltage검증
- -
- package
- TSOT-5
- Supply Current Iq
- -
- Pin Count보강
- 6
- Package Industry Name보강
- LFCSP
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 6-lead LFCSP_UD · 6 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | None |
| 2 | GND | power in | None |
| 3 | VOUT | output | None |
| 4 | SS | passive | None |
| 5 | EN | input | None |
| 6 | SENSE/ADJ | input | None |
절대 최대 정격
| VIN to GND | 44V | |
| VOUT to GND | VINV | |
| EN to GND | 44V | |
| SENSE/ADJ to GND | 6V | |
| SS to GND | 6V | min(VIN, 6V) |
| Storage Temperature | 150°C | -65 to +150 |
| Junction Temperature (TJ) | 150°C |
권장 동작 조건
| Input Voltage Range | 2.7V | min |
| Input Voltage Range | 40V | max |
| Quiescent Current (IGND) | 50µA | typ, no load |
| Shutdown Current | 1.8µA | VIN = 5V, typ |
| Shutdown Current | 3.0µA | VIN = 40V, typ |
열 특성
- unit
- °C/W
- theta ja
- 72.1
- theta jc
- 42.3
오더링 코드
- R7
- Tape and Reel
