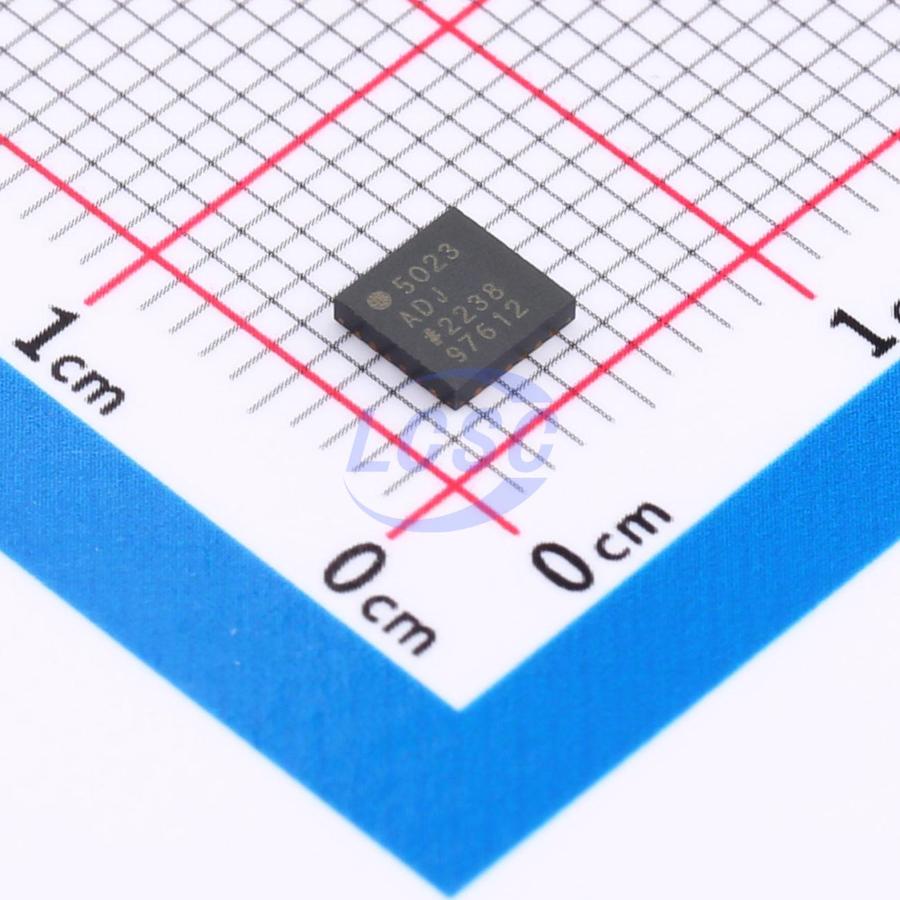

주요 스펙 요약(14)
- function
- Buck
- Number Of Outputs검증
- 3
- Operating Temperature
- -40℃~+125℃@(TJ)
- Operating Voltage
- 2.3 to 5.5V
- Output Current검증
- 800mA
- Output Type
- Adjustable
- Output Voltage검증
- 800mV~3.8V;800mV~5.2V
- package
- LFCSP-24(4x4)
- Package Industry Name보강
- LFCSP
- Pin Count보강
- 24
- Quiescent Current
- 175uA
- Frequency Switching
- 3MHz
- Synchronous Rectifier
- Yes
- topology
- Buck
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 24-lead LFCSP · 24 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | AGND | power in | Analog Ground |
| 2 | AGND | power in | Analog Ground |
| 3 | VIN2 | power in | BUCK2 Input Supply (2.3 V to 5.5 V) |
| 4 | SW2 | output | BUCK2 Switching Node |
| 5 | PGND2 | power in | Dedicated Power Ground for BUCK2 |
| 6 | NC | no connect | No Connect |
| 7 | EN2 | input | BUCK2 Enable Pin |
| 8 | FB2 | input | BUCK2 Feedback Input |
| 9 | VOUT2 | output | BUCK2 Output Voltage Sensing Input |
| 10 | VOUT1 | output | BUCK1 Output Voltage Sensing Input |
| 11 | FB1 | input | BUCK1 Feedback Input |
| 12 | EN1 | input | BUCK1 Enable Pin |
| 13 | MODE | input | BUCK1/BUCK2 Operating Mode |
| 14 | PGND1 | power in | Dedicated Power Ground for BUCK1 |
| 15 | SW1 | output | BUCK1 Switching Node |
| 16 | VIN1 | power in | BUCK1 Input Supply (2.3 V to 5.5 V) |
| 17 | AVIN | power in | Analog Input Supply (2.3 V to 5.5 V) |
| 18 | AGND | power in | Analog Ground |
| 19 | FB3 | input | LDO Feedback Input |
| 20 | VOUT3 | output | LDO Output Voltage |
| 21 | VIN3 | power in | LDO Input Supply (1.7 V to 5.5 V) |
| 22 | EN3 | input | LDO Enable Pin |
| 23 | AGND | power in | Analog Ground |
| 24 | AGND | power in | Analog Ground |
절대 최대 정격
| AVIN to AGND | -0.3 to +6V | |
| Storage Temperature Range | -65 to +150°C | |
| Operating Junction Temperature Range | -40 to +125°C |
권장 동작 조건
| Main input voltage range | 2.3 to 5.5V | |
| LDO input supply voltage | 1.7 to 5.5V |
열 특성
- theta ja
- 35
- theta jc
- 3
