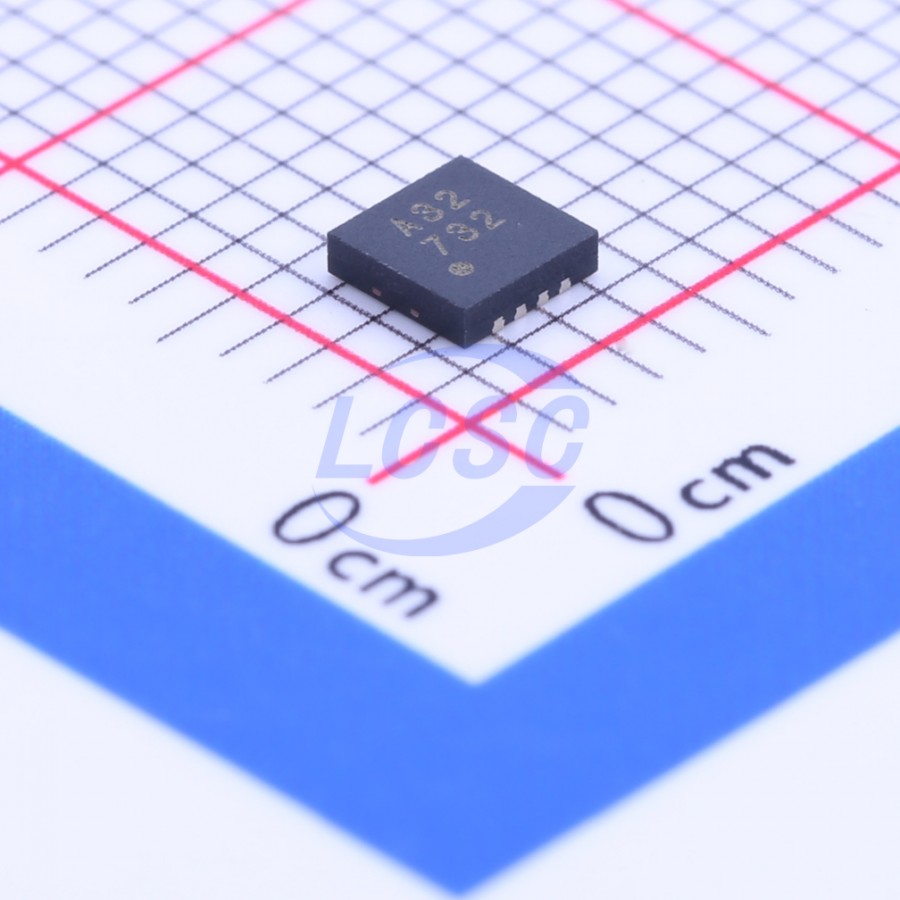

주요 스펙 요약(19)
- Common Mode Rejection Ratio Cmrr보강
- 135dB
- Dual Supply
- -2.75V~-1.1V;1.1V~2.75V
- Gain Bandwidth Product검증
- 3MHz
- Ib Input Bias Current
- 125pA
- Input Offset Current Ios
- 1nA
- Input Offset Voltage Drift Vos Tc
- 15nV/℃
- Vos Input Offset Voltage보강
- 2.5µV
- Noise Density E N
- 5.6nV/√Hz@1kHz
- Number Of Channels검증
- 2
- Operating Temperature
- -40℃~+125℃
- Output Current
- 30mA
- package
- LFCSP-8(3x3)
- Quiescent Current
- 1.4mA
- Rail To Rail
- Rail-to-Rail Input, Rail-to-Rail Output
- Single Supply
- 2.2 to 5.5V
- Slew Rate
- 0.5V/us
- Max Supply Voltage보강
- 6V
- Operating Temperature Max보강
- 125°C
- Operating Temperature Min보강
- -40°C
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · LFCSP_WD · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | –IN | input | None |
| 2 | +IN | input | None |
| 3 | V– | power in | None |
| 4 | NIC | no connect | None |
| 5 | NIC | no connect | None |
| 6 | OUT | output | None |
| 7 | V+ | power in | None |
| 8 | NIC | no connect | None |
절대 최대 정격
| Supply Voltage | 6V | |
| Input Voltage | ±VSY ± 0.3V | |
| Input Current | 10mA | clamped by diodes |
| Differential Input Voltage | ±VSYV | |
| Storage Temperature Range | -65 to +150°C | |
| Operating Temperature Range | -40 to +125°C | |
| Pin Temperature (Solder, 60s) | 300°C |
권장 동작 조건
| Supply Voltage | 2.2 to 5.5V | Single Supply |
| Supply Voltage | ±1.1 to ±2.75V | Dual Supply |
열 특성
- unit
- °C/W
- theta ja
- 83.5
- theta jc
- 48.51
오더링 코드
- R7
- Tape and Reel
- RL
- Tape and Reel
