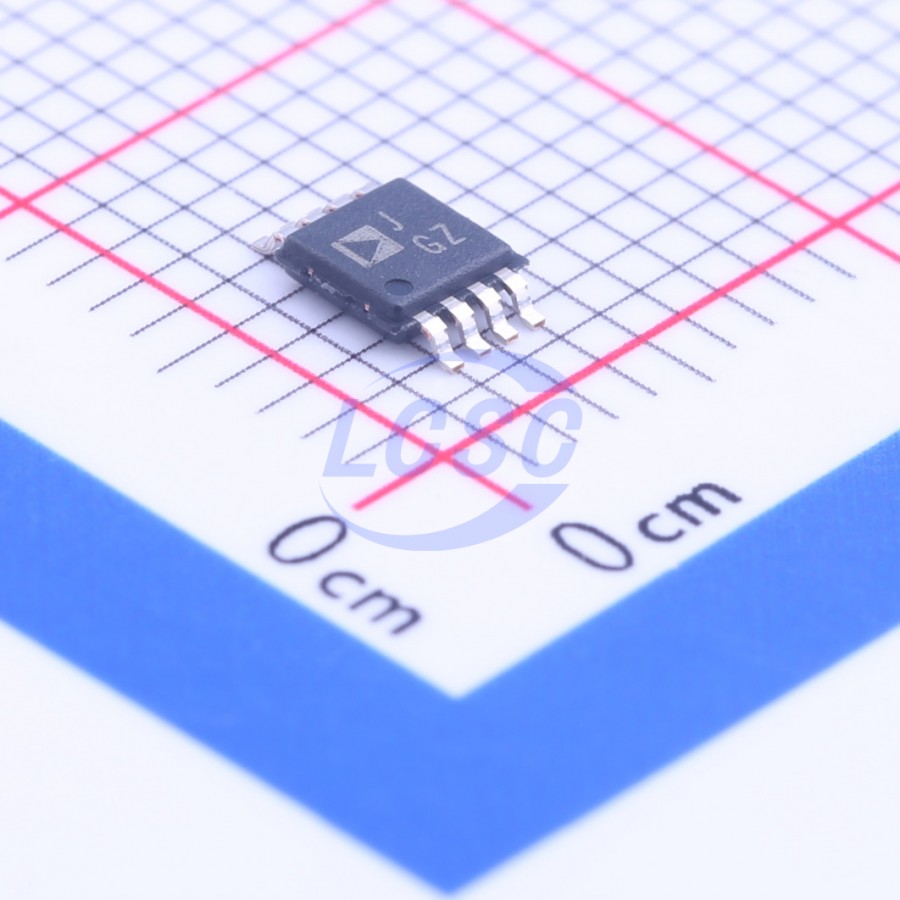

주요 스펙 요약(25)
- Common Mode Rejection Ratio Cmrr
- 75dB
- Gain Bandwidth Product
- 600kHz
- Ib Input Bias Current
- 1.5nA
- Input Offset Voltage Drift Vos Tc
- 10uV/℃
- Maximum Power Supply Range Vdd Vss
- 36V
- Number Of Channels
- 1
- Operating Temperature
- -40℃~+85℃
- Output Current
- -
- Output Type
- Single-Ended
- Power Supply Rejection Ratio Psrr
- 94dB
- Quiescent Current
- 1.6mA
- Rail To Rail
- Rail-to-Rail Output
- Settling Time
- 40us
- Single Supply
- 4.5 to 36V
- Slew Rate
- 0.3V/us
- Vos Input Offset Voltage
- 1.5mV
- Common Mode Rejection Ratio보강
- 75dB
- Dual Supply
- -18V~-2.25V;2.25V~18V
- Input Offset Current Ios
- 0.5nA
- Input Offset Voltage Vos보강
- 1.5mV
- Max Supply Voltage보강
- 18V
- Noise Density E N
- 300nV/√Hz@1kHz
- Operating Temperature Max보강
- 85°C
- Operating Temperature Min보강
- -40°C
- package
- MSOP-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · MSOP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | +IN | input | Noninverting Input |
| 2 | -VS | power in | Negative Supply Voltage |
| 3 | VREF | input | Reference Voltage Input |
| 4 | CFILT | passive | Filter Capacitor Connection |
| 5 | OUT | output | Amplifier Output |
| 6 | RG | input | Output Amplifier Inverting Input |
| 7 | +VS | power in | Positive Supply Voltage |
| 8 | -IN | input | Inverting Input |
절대 최대 정격
| Supply Voltage | 18V | ± |
| Input Voltage (Common Mode) | 120V | ± |
| Differential Input Voltage | 120V | ± |
| Storage Temperature Range | -65 to +125°C |
권장 동작 조건
| Dual Supply Voltage | 2.25 to 18V | ± |
| Single Supply Voltage | 4.5 to 36V | |
| Operating Temperature Range | -40 to +85°C |
열 특성
- theta ja
- 132.54
오더링 코드
- R7
- 7" Reel
