PartsPlan ist eine gehostete Entwickler-API (MCP-Server). Mit einem Abonnement bezahlen Sie die API-Nutzung. Wir sind kein Marktplatz und verkaufen weder Bauteile noch Dokumente.

Ihre KI antwortet anhand des Original-Datenblatts

Sie findet die benötigten Tabellen, Diagramme, Zeichnungen und Bedingungen im Original des Herstellers und gibt sie Ihrer KI mit Dokument und Seitenzahl.

Free $0 · Personal $19/month plus applicable sales tax / VAT · Companies & organizations: by agreement — See pricing · Mehr als 7 Mio. Teilenummern, die Ihre KI über die API prüfen kann (Stand: Oktober 2026)

Vergleichen Sie die Antwort mit Seite 6 des Originals

Echte ChatGPT-Sitzung mit PartsPlan · aufgezeichnet im Oktober 2026

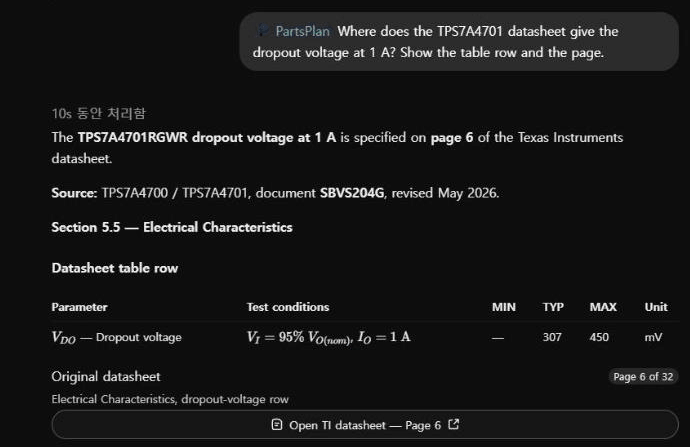

ChatGPT-Unterhaltung. Die Antwort zeigt die Zeile zur Dropout-Spannung (1 A, TYP 307 mV, MAX 450 mV) aus der Tabelle der elektrischen Kennwerte auf Seite 6 des TPS7A4701-Datenblatts, mit einer Schaltfläche, die Seite 6 des Originals öffnet.
Datenblatt-Original, mit dem wir es abgeglichen habenTexas Instruments · TPS7A4700/TPS7A4701 (SBVS204G) · Seite 6

Dropout-Spannung V(DO)

⋯ Zeilen dazwischen ausgelassen ⋯

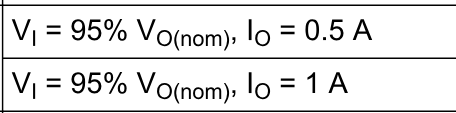

Kopfzeile und die beiden Zeilen zur Dropout-Spannung (0.5 A 216 mV; 1 A 307 mV, max. 450 mV) der Tabelle der elektrischen Kennwerte auf Seite 6 des TPS7A4701-Datenblatts

Von der Antwort zitierte Zeile · von uns markiert

Zeilen dazwischen und die MIN-Spalte sind ausgelassen. Vergrößern zeigt die ganze Seite 6.

Datenblatt-Original, mit dem wir es abgeglichen haben

Texas Instruments · TPS7A4700/TPS7A4701 (SBVS204G) · Seite 6

Original des Herstellers öffnen ↗

F: Wo steht die Dropout-Spannung des TPS7A4701 bei 1 A? → A: Tabelle auf Seite 6, TYP 307 mV · MAX 450 mV

Verbindet sich mit der KI, die Sie schon nutzen

Was die KI mit PartsPlan gebaut hat

Wir haben derselben KI dieselben Aufgaben gegeben. Das hier hat die Seite mit PartsPlan tatsächlich erstellt.

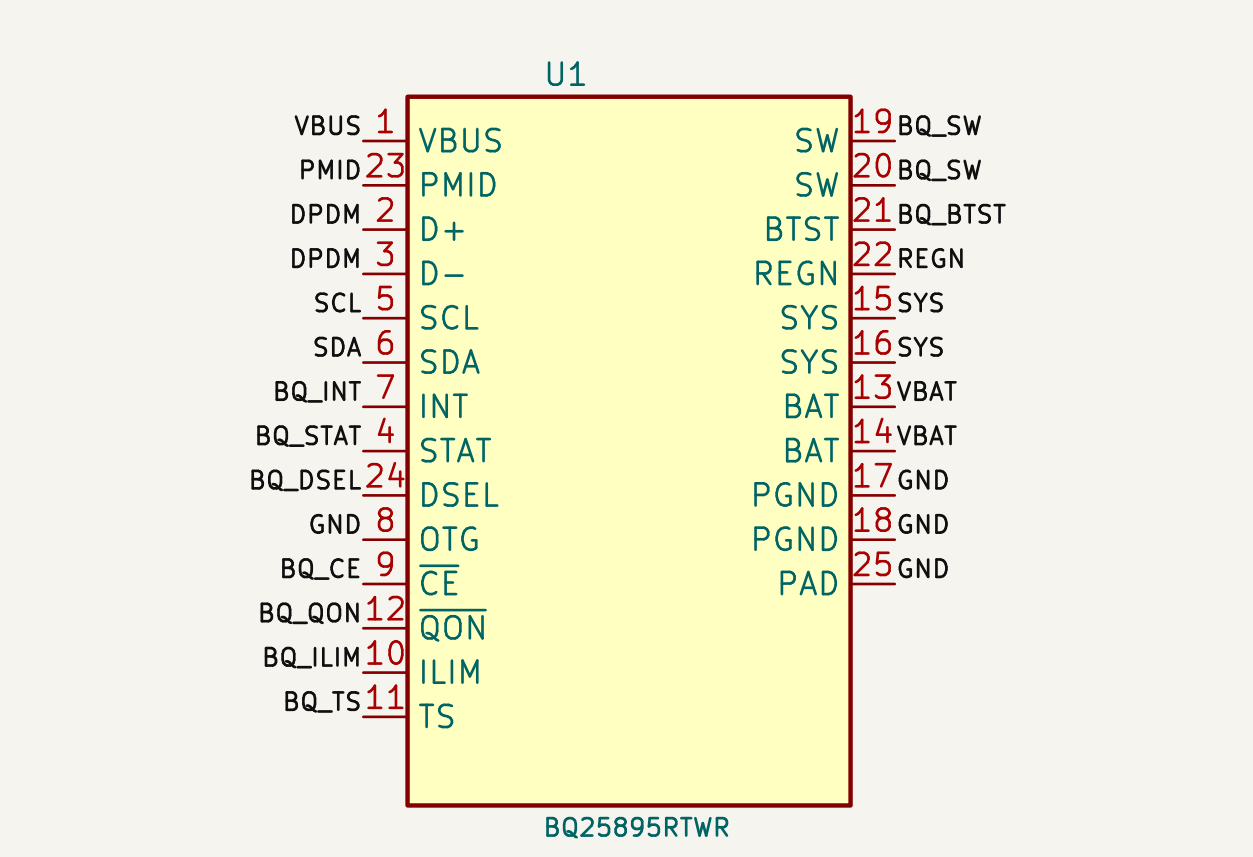

Der Abschnitt mit dem Lade-IC BQ25895 im Schaltplan der KI — Netzlabels wie VBUS, SDA, SW und BAT an allen 25 Pins.

Schaltungsdesign

Schaltplan um den Lade-IC

Ausschnitt des Schaltplans, den die KI im Test erstellt hat · jeder Pin über ein Netzlabel verbunden

Gravierende Fehler

0

Mit PartsPlan

vs

3

Ohne PartsPlan

Gleiche KI · gleiche Aufgabe · max. 90 Minuten · ein Durchlauf je Seite · die Gegenseite nutzte ebenfalls Web, Shell und KiCad · Oktober 2026

KiCad-Dateien herunterladen(124 KB · ZIP)

Beispiel aus einem Test — vor der Fertigung prüfen

Anwendungsfälle ansehen →

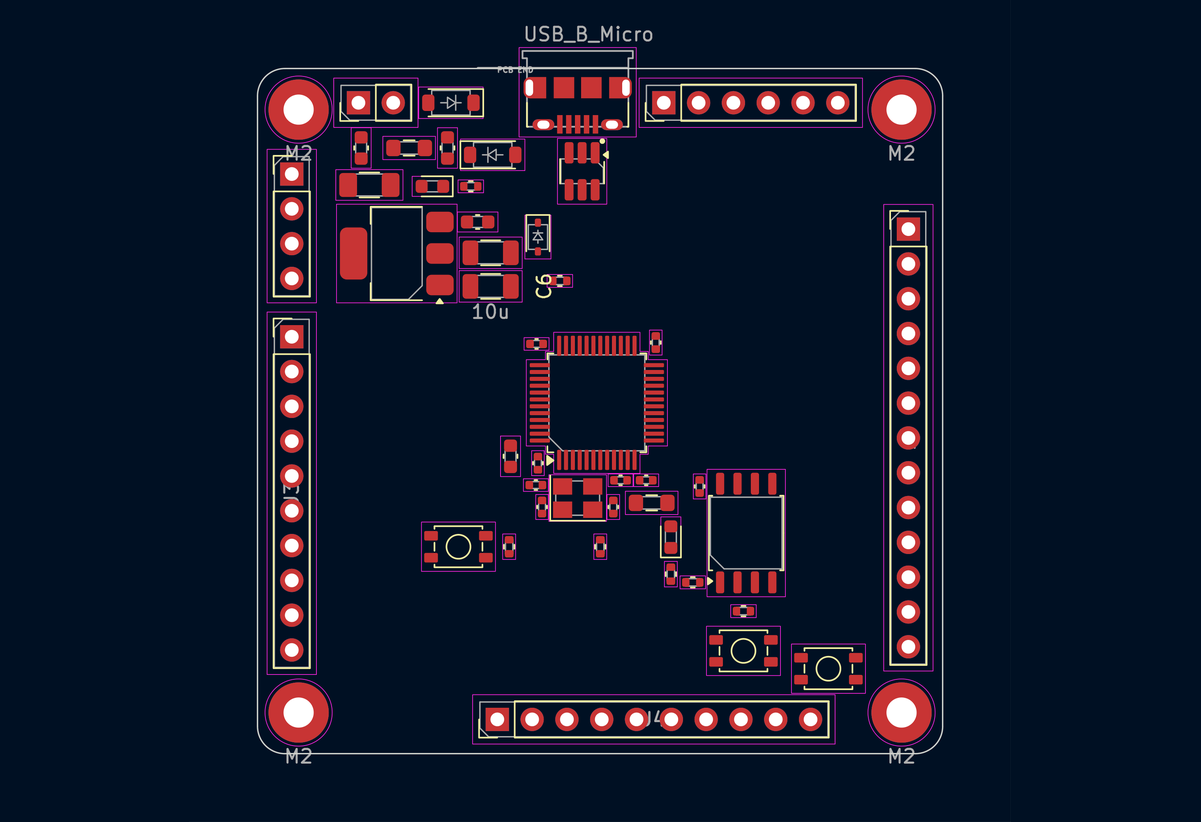

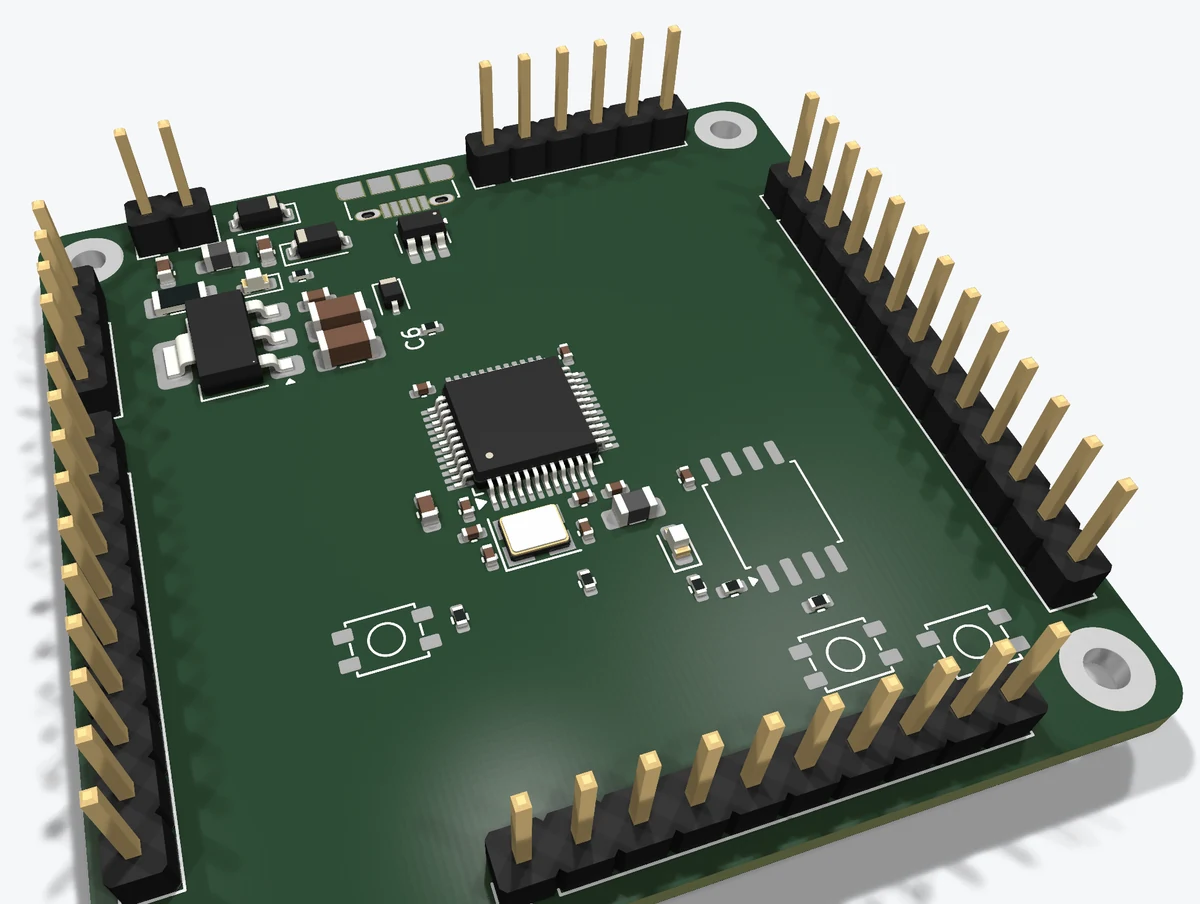

Die STM32-Entwicklungsplatine mit allen 49 von der KI platzierten Bauteilen im KiCad-PCB-Editor — Pads, Bauteilumrisse und Bestückungsdruck

PCB-Platzierung

Platzierung von 49 Bauteilen auf einer STM32-Platine

Die Platine, die die KI im Test bestückt hat (KiCad 2D und 3D) · Durchlauf 2 von 3

Durchschnittliche Punktzahl (von 100, Mittel aus drei Durchläufen)

92.6

Mit PartsPlan

vs

81.7

Ohne PartsPlan

Gleiche KI · drei Durchläufe je Seite, alle drei vorn · die Gegenseite nutzte ebenfalls Shell und KiCad · Oktober 2026

Anwendungsfälle ansehen →

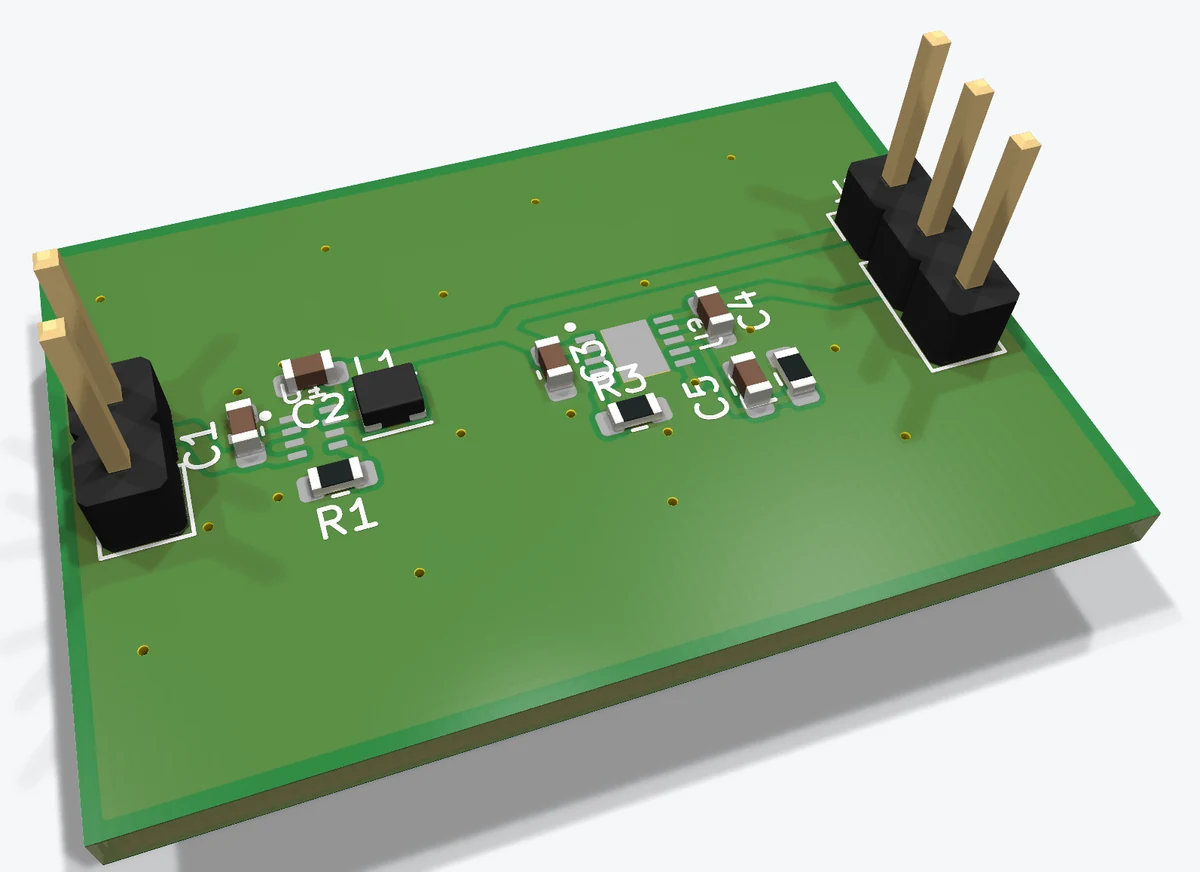

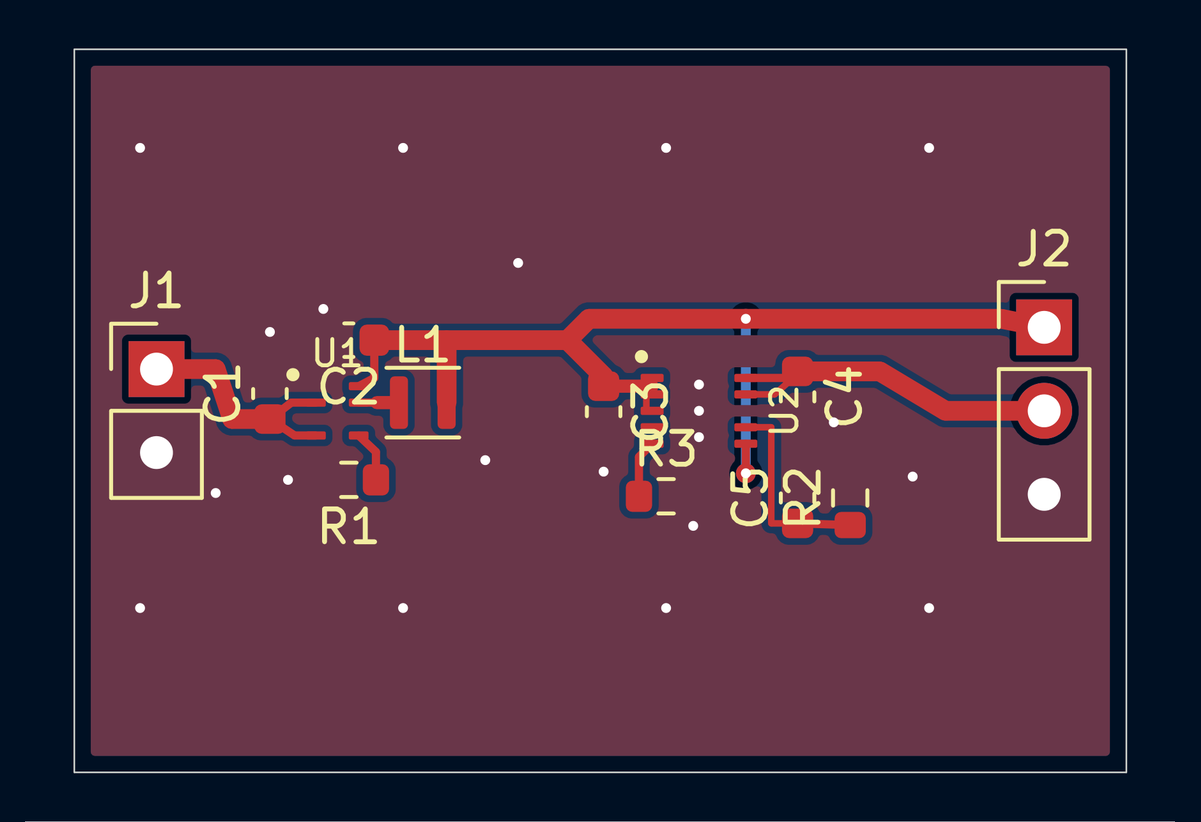

Die von der KI geroutete zweilagige Platine im KiCad-PCB-Editor — rote Leiterbahnen oben, blaue unten, Massefläche und Bauteilbezeichner

PCB-Routing

Zweilagige Platine mit Buck und LDO

Die Platine, die die KI im Test geroutet hat (KiCad 2D und 3D) · Durchlauf 2 von 3 (20/20)

Durchschnittliche Zeit (Mittel aus drei Durchläufen)

10.6 min

Mit PartsPlan

vs

21.3 min

Ohne PartsPlan

Qualitätspunkte 19.7 vs. 20.0 (von 20, Mittel aus drei Durchläufen) · gleiche KI · die Gegenseite nutzte ebenfalls Shell und KiCad · Oktober 2026

KiCad-Dateien herunterladen(31 KB · ZIP)

Beispiel aus einem Test — vor der Fertigung prüfen

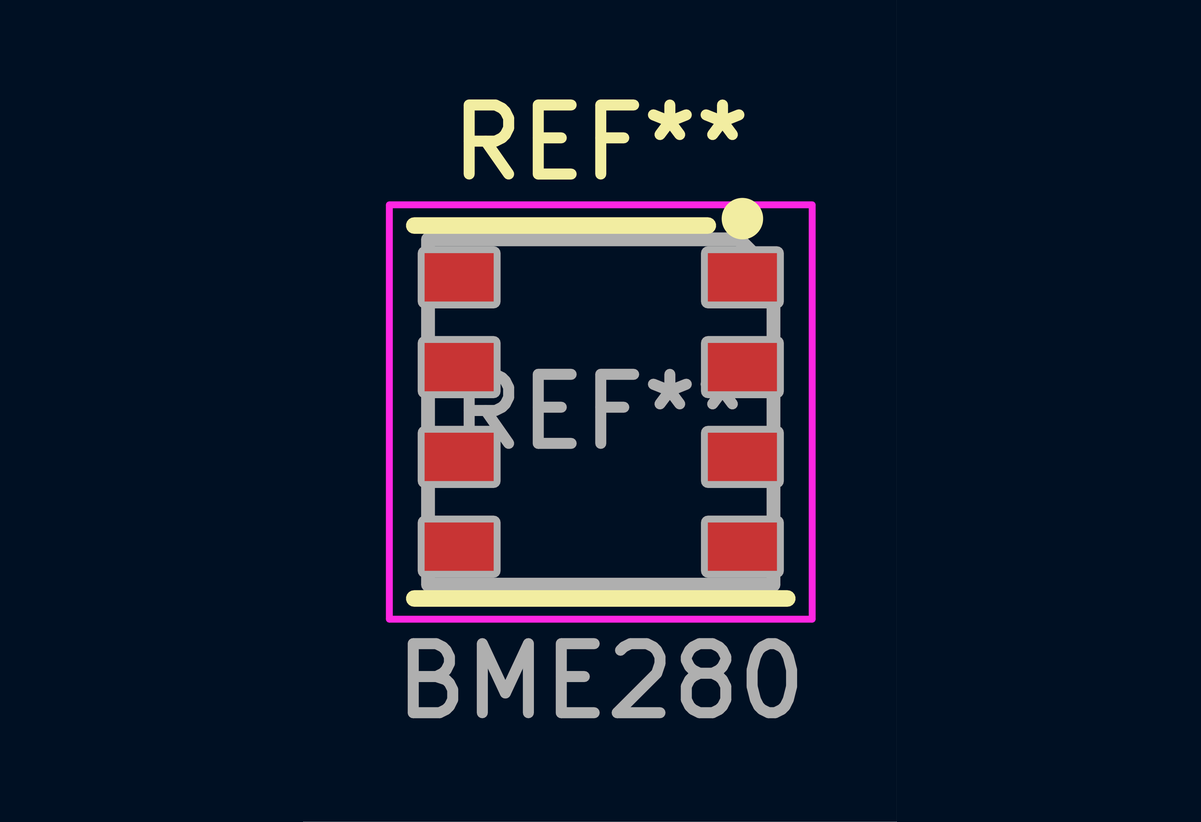

Der BME280-Footprint der KI im KiCad-Footprint-Editor — acht Pads, Bestückungsdruck-Umriss und Courtyard

Footprints

BME280-Footprint

Der Footprint, den die KI im Test erstellt hat, im KiCad-Footprint-Editor · Durchlauf 1 von 3

Durchschnittliche Zeit (Mittel aus drei Durchläufen)

10.1 min

Mit PartsPlan

vs

24.8 min

Ohne PartsPlan

Sechs Bauteile · gleiche KI · drei Durchläufe je Seite · die Gegenseite nutzte ebenfalls Shell und KiCad · Oktober 2026

KiCad-Dateien herunterladen(12 KB · ZIP)

Beispiel aus einem Test — vor der Fertigung prüfen

Anwendungsfälle ansehen →

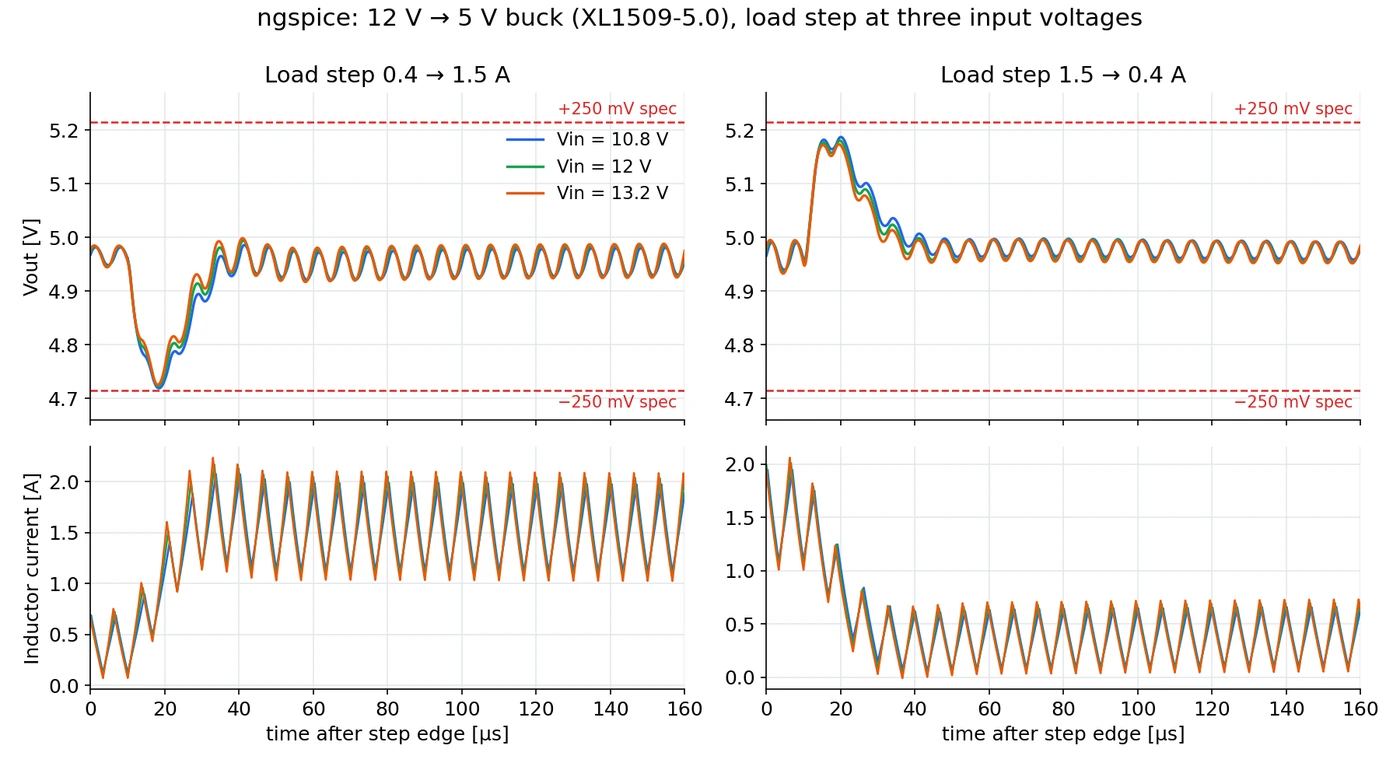

Mit ngspice berechnete Lastsprungantwort eines 12 V→5 V Buck-Wandlers (XL1509-5.0) bei 10.8, 12 und 13.2 V Eingangsspannung — Ausgangsspannung und Spulenstrom mit ±250-mV-Grenzlinien

Schaltungssimulation

12 V→5 V Buck: Lastsprung

Ein ngspice-Modell, das die KI aus Datenblattwerten der Hersteller selbst erstellt hat · Werte, die in den Dokumenten fehlen, wurden als Annahmen ausgewiesen · gezeigt: die Wiederholung

Zeit von Schaltplan über Simulation bis PCB (erster Vergleich, je ein Durchlauf)

64 min

Mit PartsPlan

vs

85 min

Ohne PartsPlan

Weniger bekannte chinesische und taiwanische Bauteile · alle sieben Dokumente von den Herstellern · gleichwertige Designqualität · gleiche KI · je ein Durchlauf · Oktober 2026

Mit Ihren EDA-Werkzeugen

  • In den Tests hat die KI Schaltpläne, Platinen und Footprints im KiCad-Format erstellt, und diese Dateien öffnen sich unverändert in KiCad 10 (die Bilder oben zeigen diese Dateien und Platzierungen, von KiCad gezeichnet).
  • Gehäusezeichnungen und Land-Patterns kommen genau so, wie sie gedruckt sind – egal, in welchem Werkzeug Sie zeichnen, ob EasyEDA, Altium oder andere, die Grundlage ist dieselbe Originalseite.
Tabellen der Testergebnisse →

In EasyEDA zeichnen, bei JLCPCB fertigen

Geben Sie die BOM genau so weiter, wie EasyEDA sie exportiert — Entwurf, Datenblattprüfung und Bestückungsauftrag bleiben bei denselben Teilenummern.

  1. Entwurf in EasyEDASchaltung zeichnen und BOM exportieren. Die Herstellerspalte (zum Beispiel MDD(辰达半导体)) kommt zusammen mit C-Nummern heraus.
  2. Prüfen mit KI + PartsPlanGeben Sie die BOM unverändert weiter, und jede Zeile erhält das Dokument dieses Herstellers — 14 von 14 Zeilen einer tatsächlich exportierten BOM (Oktober 2026, ein Durchlauf).
  3. Bestückung bei JLCPCB bestellenDie C-Nummern einer EasyEDA-BOM sind dieselben wie die JLCPCB-Bestückungs-Teilenummern, die geprüften Teilenummern gehen also unverändert in den Auftrag.
  • Geben Sie der KI die BOM genau so, wie EasyEDA sie exportiert, und jede Zeile, auch passive Bauteile, wird mit dem Original-Datenblatt des jeweiligen Herstellers geprüft — in einem Vergleichstest mit derselben KI (Claude) und einer 14-zeiligen BOM im EasyEDA-Format wurden aus dem Herstelleroriginal bestätigt: nur Web 8 Zeilen, Web + PartsPlan 14 Zeilen (Oktober 2026, ein Durchlauf).
  • Jede Zeile kommt mit dem Dokument des Herstellers und den zuerst zu öffnenden Seiten (Pinbelegung, Gehäuse, elektrische Kennwerte) zurück, und die KI öffnet diese Seiten zur Prüfung.
  • In einem Test mit einer tatsächlich aus EasyEDA Pro exportierten BOM, unbearbeitet übergeben — 14 Zeilen, Herstellernamen so, wie der Export sie schreibt (zum Beispiel 'MDD(辰达半导体)', mit dem chinesischen Namen daneben), C-Nummern eingeschlossen — wurde für alle 14 Zeilen das Dokument des jeweiligen Herstellers gefunden (Oktober 2026, ein Durchlauf).

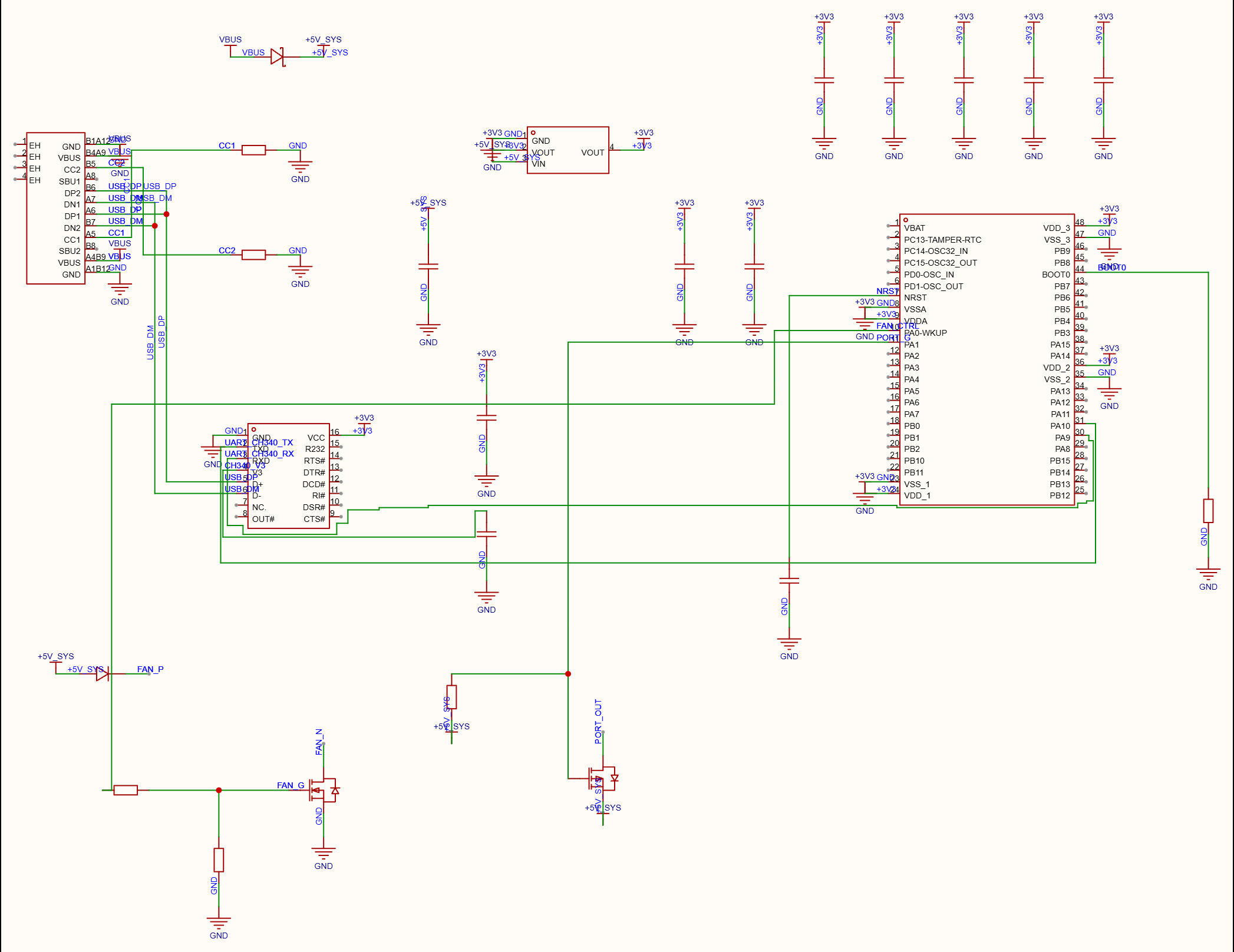

EasyEDA Pro Schaltplan: USB-C-Buchse, CH340C USB-Seriell-Wandler, STM32F103-Mikrocontroller, AMS1117-3.3-Regler, zwei Lüfter-/Port-MOSFETs und passive Bauteile
Eine in EasyEDA Pro erstellte Vergleichstest-Schaltung (25 Bauteile). Die aus dieser Schaltung exportierte 14-zeilige BOM wurde unbearbeitet übergeben.

EasyEDA Pro Testschaltung — USB-Datenlogger

Eine in EasyEDA Pro erstellte Vergleichstest-Schaltung (25 Bauteile). Die aus dieser Schaltung exportierte 14-zeilige BOM wurde unbearbeitet übergeben.

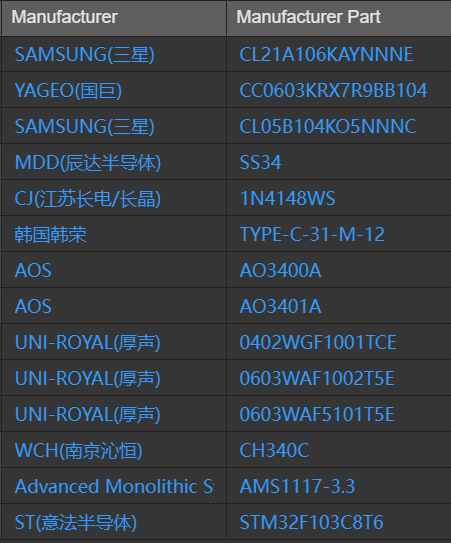

EasyEDA Pro Eigenschaftsliste, 14 Zeilen — Herstellerspalte: SAMSUNG(三星), YAGEO(国巨), MDD(辰达半导体), CJ(江苏长电/长晶), 韩国韩荣, AOS, UNI-ROYAL(厚声), WCH(南京沁恒), Advanced Monolithic S…, ST(意法半导体) · Teilenummernspalte: CL21A106KAYNNNE bis STM32F103C8T6
Direkt in EasyEDA Pro aufgenommen: die Eigenschaftsliste der Testschaltung (dieselben Bauteile wie die 14-zeilige BOM), die Herstellerspalte genau so, wie EasyEDA sie schreibt.

Die Originale, die Ihre KI liest

Tabellen, Diagramme, Schaltungen und Gehäusezeichnungen genau so, wie der Hersteller sie gedruckt hat – mit Dokument und Seitenzahl.

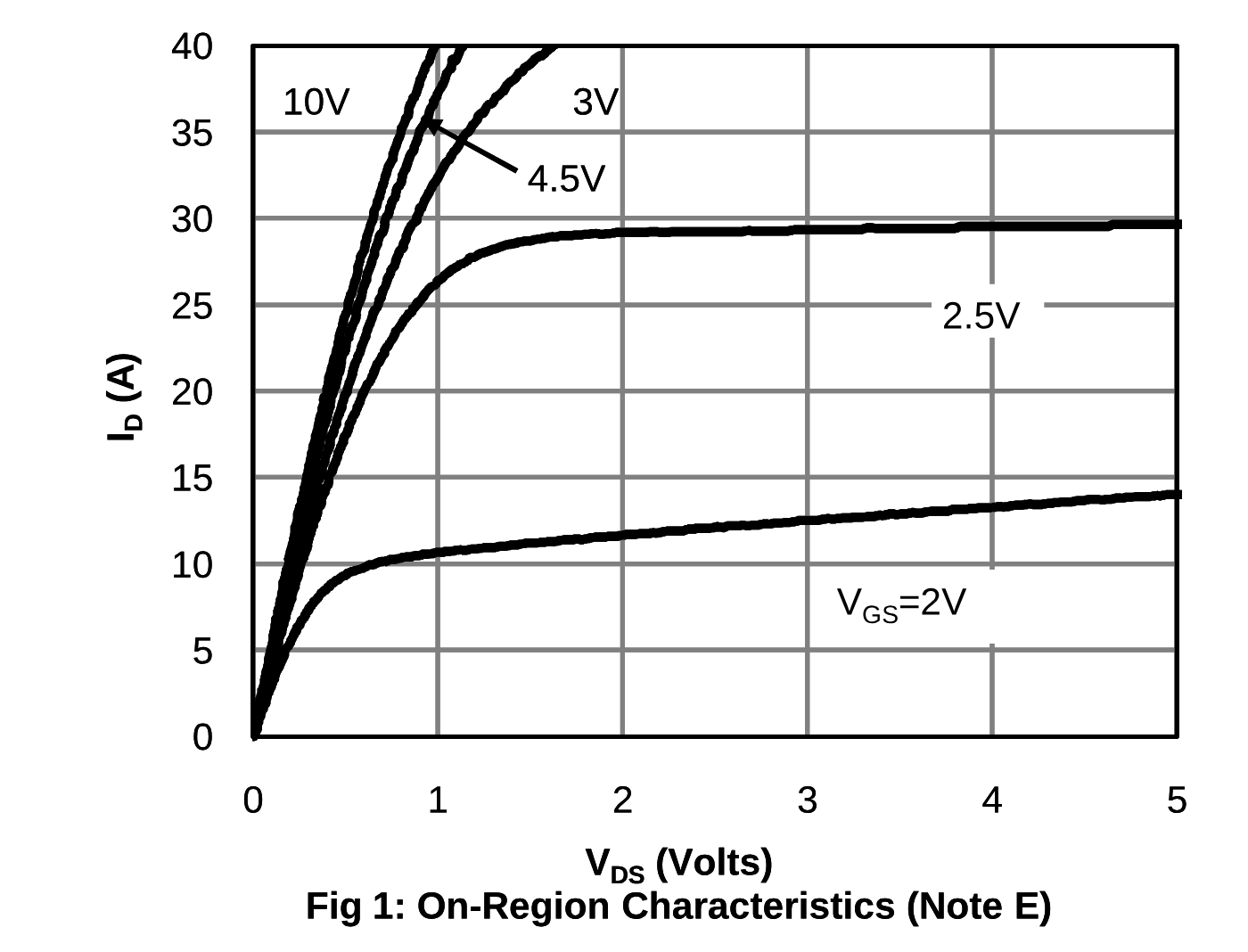

AO3400A-Datenblatt Seite 3, Fig 1 — Drainstrom über Drain-Source-Spannung für Gate-Spannungen von 2 V bis 10 V
KennlinienMOSFET-AusgangskennlinienAlpha & Omega · AO3400A · Seite 3 · Fig 1

MOSFET-Ausgangskennlinien

Alpha & Omega · AO3400A · Seite 3 · Fig 1

Original des Herstellers öffnen ↗

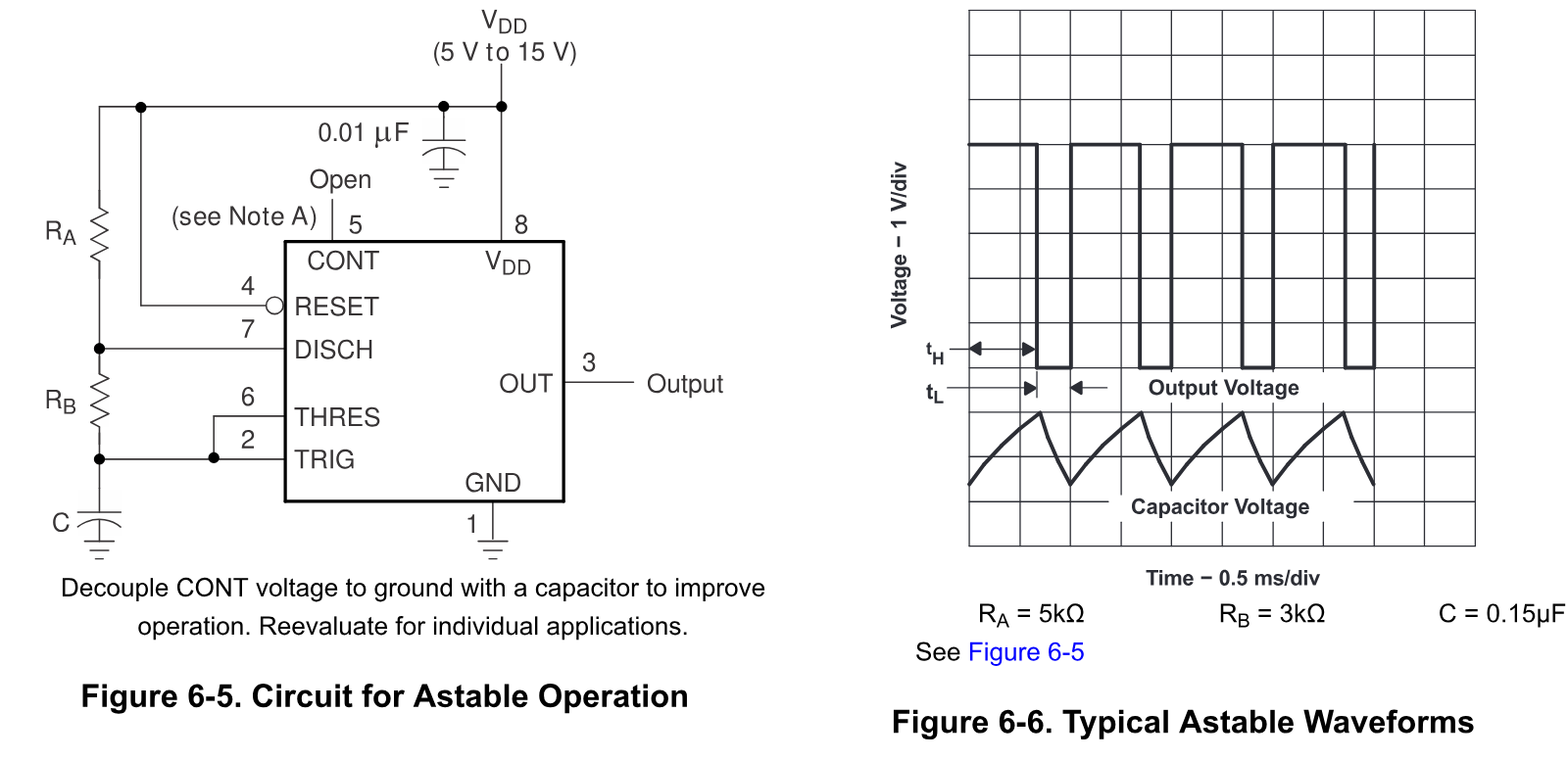

TLC555-Datenblatt Seite 15 — Schaltung für den Astabilbetrieb (Figure 6-5) und Signalverläufe von Ausgangs- und Kondensatorspannung (Figure 6-6)
Schaltung und Signalverläufe555-Astabilschaltung und SignalverläufeTexas Instruments · TLC555 · Seite 15 · Figure 6-5, 6-6

555-Astabilschaltung und Signalverläufe

Texas Instruments · TLC555 · Seite 15 · Figure 6-5, 6-6

Original des Herstellers öffnen ↗

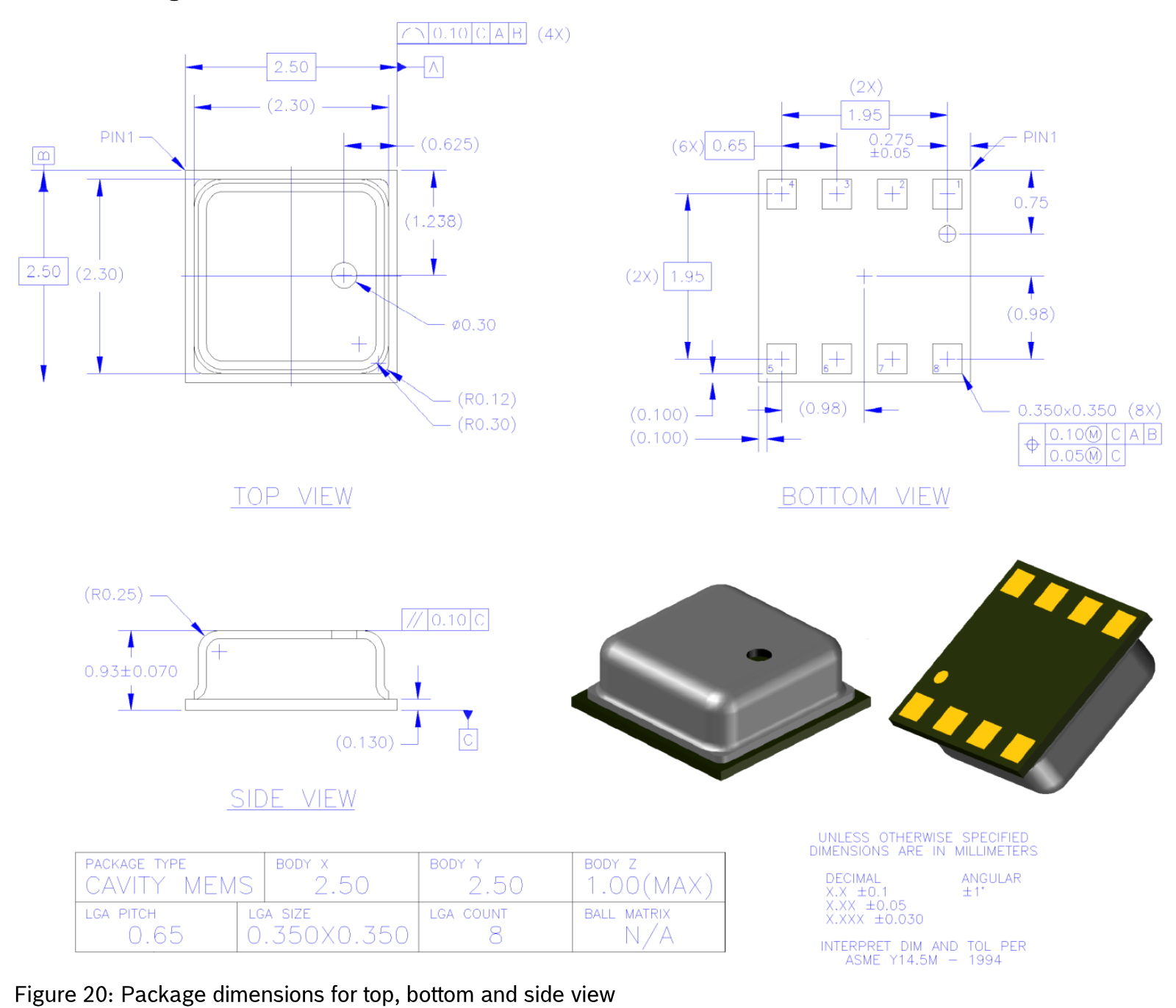

BME280-Datenblatt Seite 42, Figure 20 — Gehäuseabmessungen in Drauf-, Unter- und Seitenansicht (2.50 × 2.50 mm, 8-poliges LGA)
GehäusezeichnungGehäuseabmessungenBosch Sensortec · BME280 · Seite 42 · Figure 20

Gehäuseabmessungen

Bosch Sensortec · BME280 · Seite 42 · Figure 20

Original des Herstellers öffnen ↗
Alle Funktionen ansehen →

In drei Schritten starten

  1. 1Kostenloses Konto anlegen (ohne Karte)
  2. 2PartsPlan mit Ihrer KI verbinden
  3. 3Wie gewohnt nach Bauteilen fragen

Probieren Sie es mit Ihren Bauteilen aus

Starten Sie im kostenlosen Tarif und wechseln Sie den Tarif, wann immer Sie es brauchen.
