주요 스펙 요약(11)
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+85℃@(Ta)
- Output Configuration
- Positive
- Output Current
- 200mA
- Output Type
- Fixed
- Output Voltage검증
- 3.3V

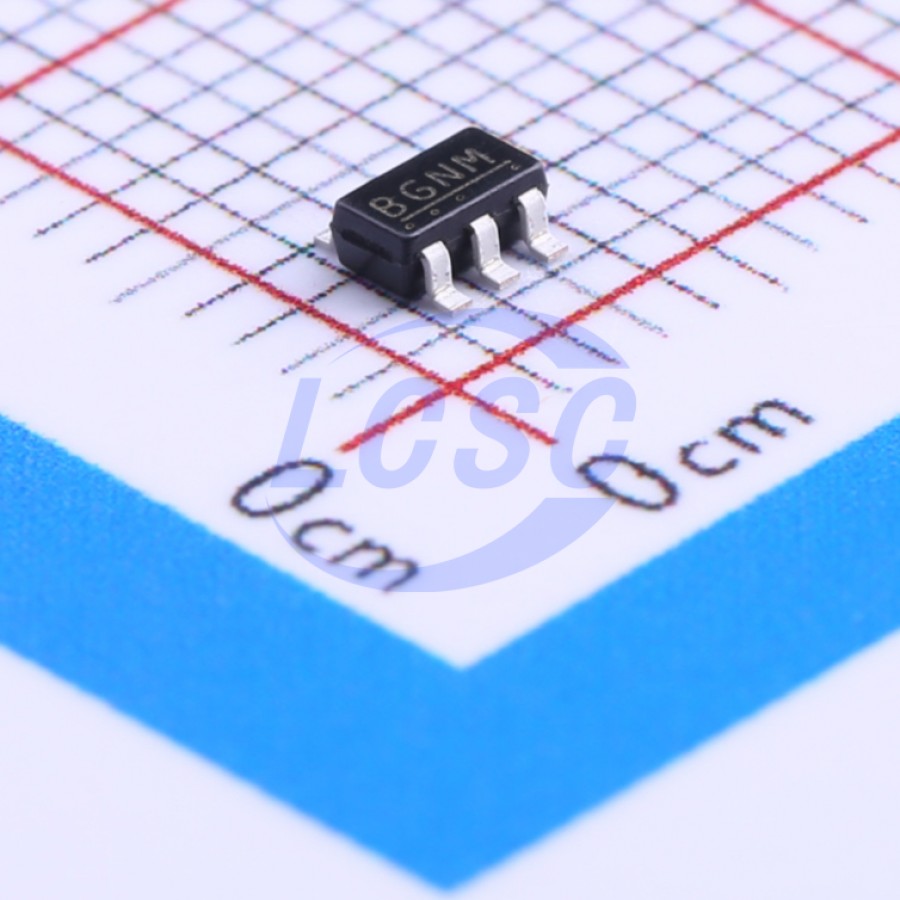

- package
- SOT-23-5
- Supply Current Iq
- 30uA
- Voltage Supply
- 10V
- Pin Count보강
- 5
- Package Industry Name보강
- SOT-23-5
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOT-23-5 · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | Input voltage pin |
| 2 | VSS | power in | GND pin |
| 3 | ON/OFF | input | ON/OFF pin |
| 4 | NC | no connect | No connection |
| 5 | VOUT | output | Output voltage pin |
절대 최대 정격
| Input voltage | 12V | VSS-0.3 to VSS+12 |
| Output voltage | VIN+0.3V | VSS-0.3 to VIN+0.3 |
| Power dissipation (SOT-23-5) | 600mW | mounted on board |
| Storage temperature | 125°C | -40 to +125 |
권장 동작 조건
| Current consumption during operation | 30uA | typ |
| Operation ambient temperature | 85°C | -40 to +85 |
오더링 코드
- BGNT2G
- SOT-23-5 package
