국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(11)
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+85℃@(Ta)
- Output Configuration
- Positive
- Output Current검증
- 300mA
- Output Type
- Fixed
- Output Voltage검증
- 1.2V

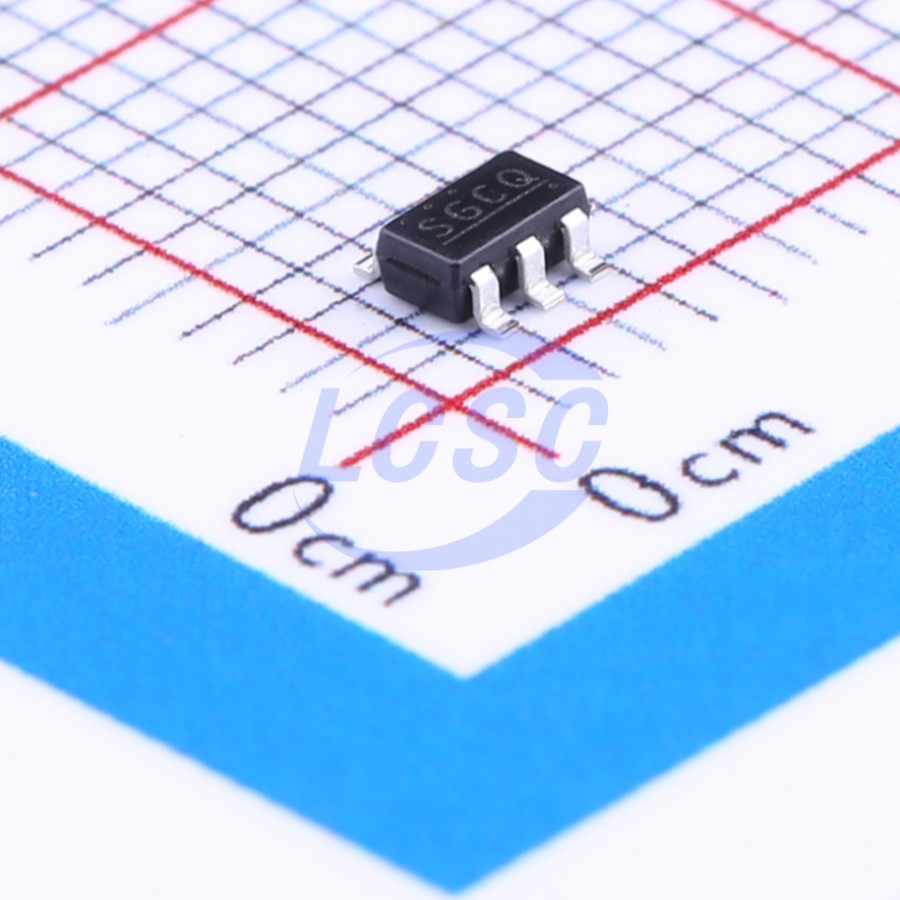

- package
- SOT-23-5
- Supply Current Iq
- 45uA
- Voltage Supply
- 5.5V
- Pin Count보강
- 5
- Package Industry Name보강
- SOT-89-5
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOT-89-5 · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | Output voltage pin |
| 2 | VSS | power in | GND pin |
| 3 | NC | no connect | No connection |
| 4 | ON / OFF | input | ON / OFF pin |
| 5 | VIN | power in | Input voltage pin |
절대 최대 정격
| Input voltage | VSS - 0.3 to VSS + 6.0V | |
| ON / OFF voltage | VSS - 0.3 to VIN + 0.3V | |
| Output voltage | VSS - 0.3 to VIN + 0.3V | |
| Power dissipation (SOT-89-5) | 1000mW | When mounted on board |
| Operation ambient temperature | -40 to +85°C | |
| Storage temperature | -40 to +125°C |
권장 동작 조건
| Input voltage | 1.5 to 5.5V | |
| Current consumption during operation | 45μA | typ |
| Current consumption during power-off | 0.1μA | typ |
오더링 코드
- M5T1U
- SOT-89-5 package, Sn 100%, halogen-free
