국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

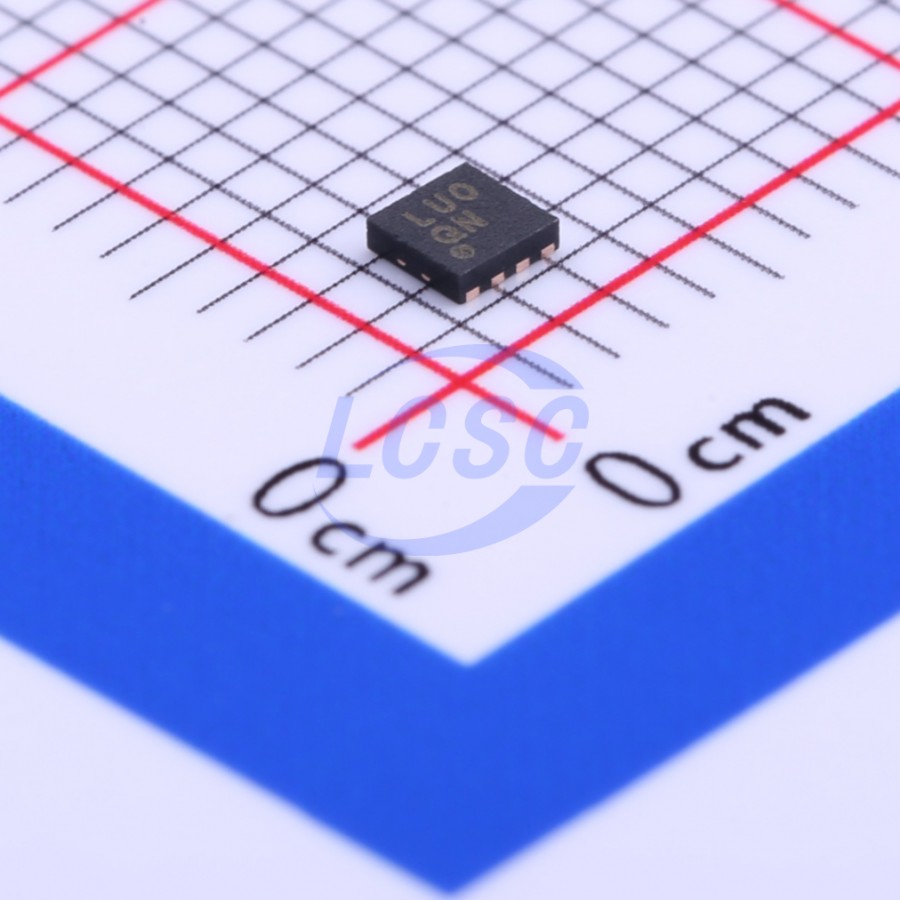

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 5.5V
- Output Configuration
- Negative
- Output Current검증
- 500mA
- Output Type
- Fixed
- Output Voltage검증
- 3.3V
- package
- LFCSP-8(2x2)
- Package Industry Name보강
- LFCSP
- Pin Count보강
- 8
- Supply Current Iq
- 600uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-lead LFCSP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | Regulated Output Voltage |
| 2 | SENSE | input | Sense Input |
| 3 | VA | power in | Low Noise Reference Voltage |
| 4 | VAFB | input | Output Voltage Reference Feedback (Adjust Mode) |
| 5 | EN | input | Enable |
| 6 | GND | power in | Ground |
| 7 | VREG | power in | Regulated Input Supply to the LDO Amplifier |
| 8 | VIN | power in | Regulator Input Supply |
절대 최대 정격
| VIN to GND | 0.3 to -6V | |
| VOUT to GND | 0.3 to -VINV | |
| EN to GND | 5.0 to -6V | |
| VA to GND | 0.3 to -6V | |
| VAFB to GND | 0.3 to -6V | |
| VREG to GND | 0.3 to -2.16V | |
| SENSE to GND | 0.3 to -6V | |
| Storage Temperature Range | -65 to 150°C | |
| Operating Junction Temperature Range | -40 to 125°C |
권장 동작 조건
| Input voltage range | -2.0 to -5.5V | |
| Operating supply current (IGND) | 0.6mA | no load |
| Shutdown current | 2µA | VIN = -5.5 V |
열 특성
- theta ja
- 68.8
- theta jc
- 10.0
오더링 코드
- R7
- Tape and Reel
