국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

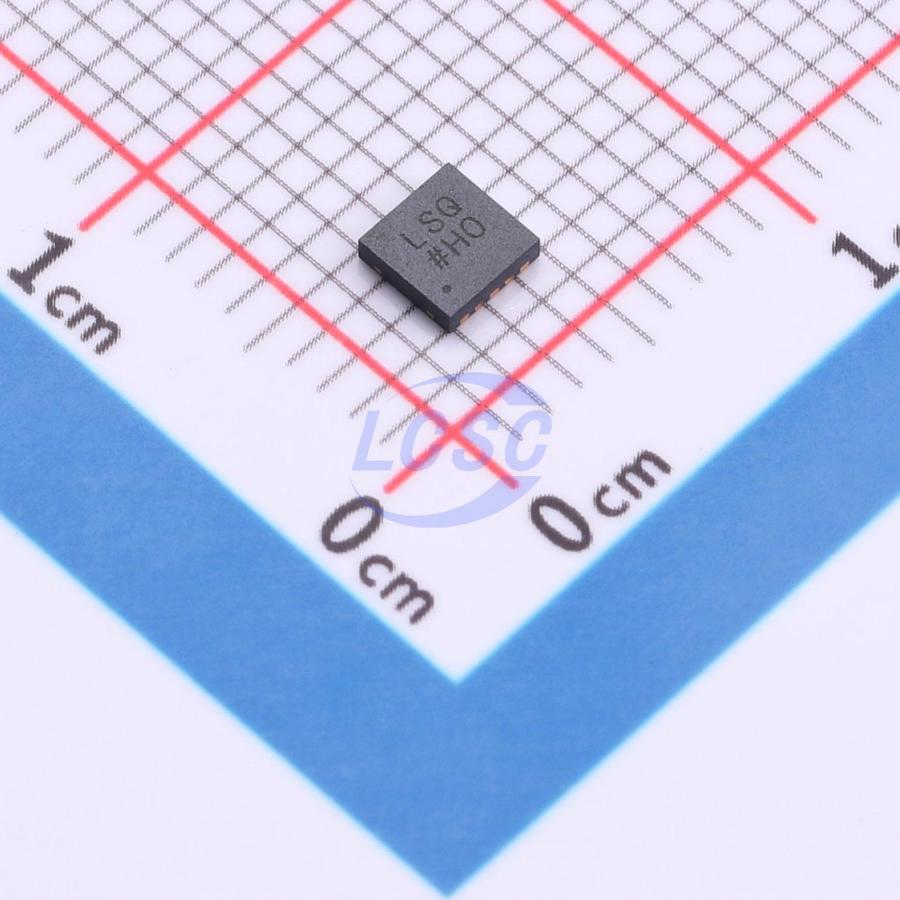

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal shutdown;Enable control;Input under-voltage protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃
- Operating Voltage
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 2A
- Output Type
- Fixed
- Output Voltage검증
- 3V
- package
- LFCSP-10(3x3)
- Supply Current Iq
- 8mA
- Pin Count보강
- 10
- Package Industry Name보강
- LFCSP
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 10-Lead LFCSP · 10 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | Regulated Output Voltage. |
| 2 | VOUT | output | Regulated Output Voltage. |
| 3 | VOUT_SENSE | input | Output Sense. VOUT_SENSE is internally connected to VOUT with a 10 Ω resistor. |
| 4 | BYP | passive | Low Noise Bypass Capacitor. |
| 5 | EN | input | Enable. Drive EN high to turn on the regulator; drive EN low to turn off the regulator. |
| 6 | REF_SENSE | input | Reference Sense. Connect REF_SENSE to the REF pin. |
| 7 | REF | output | Low Noise Reference Voltage Output. |
| 8 | VREG | output | Regulated Input Supply Voltage to Low Dropout (LDO) Amplifier. |
| 9 | VIN | power in | Regulator Input Supply Voltage. |
| 10 | VIN | power in | Regulator Input Supply Voltage. |
절대 최대 정격
| VIN to Ground | -0.3 to +7V | |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Input voltage range | 2.3 to 5.5V | |
| Quiescent current | 4.0mA | IGND at no load |
| Operational Junction Temperature Range | -40 to +125°C |
열 특성
- theta ja
- 53.8
- theta jc
- 15.6
오더링 코드
- R7
- Tape and Reel
