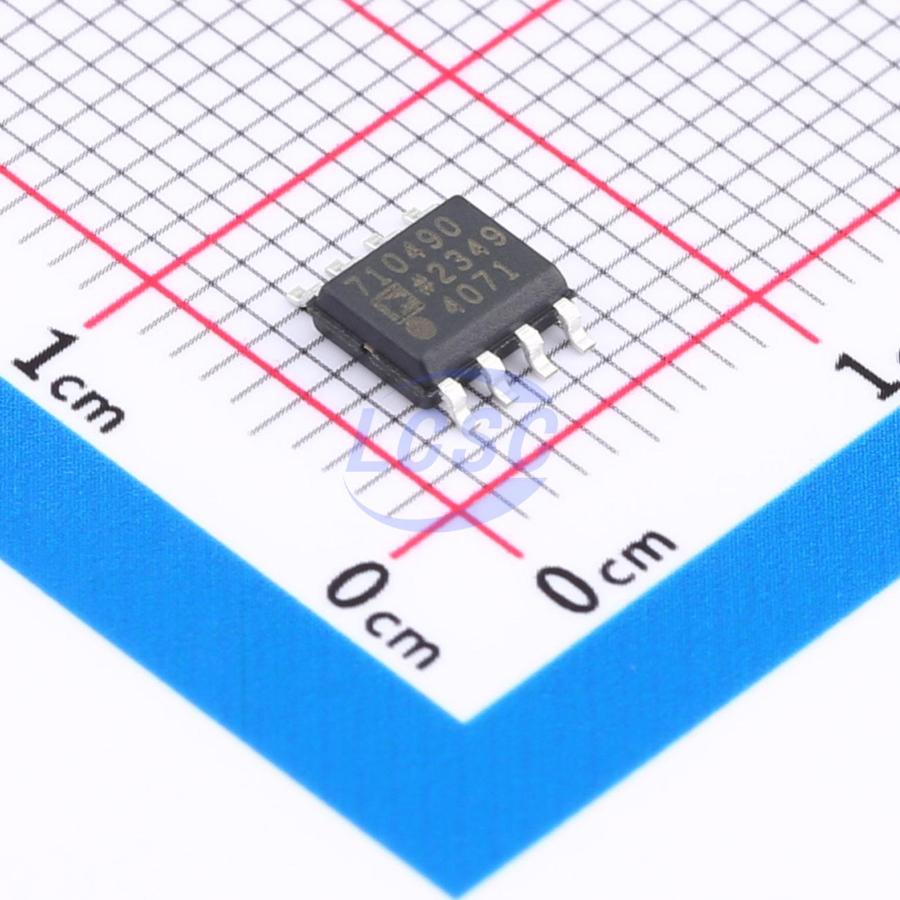

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Input undervoltage protection
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 20V
- Output Configuration
- Positive
- Output Current검증
- 500mA
- Output Type
- Fixed
- Output Voltage검증
- 9V
- package
- SOIC-8-EP
- Package Industry Name보강
- SOIC
- Pin Count보강
- 8
- Supply Current Iq
- 900uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead SOIC · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | Regulated Output Voltage |
| 2 | SENSE/ADJ | input | Sense (SENSE) or Adjust Input (ADJ) |
| 3 | GND | power in | Ground |
| 4 | NC | no connect | Do Not Connect to this Pin |
| 5 | EN/UVLO | input | Enable Input (EN) or Programmable Undervoltage Lockout (UVLO) |
| 6 | GND | power in | Ground |
| 7 | PG | open collector | Power Good |
| 8 | VIN | power in | Regulator Input Supply |
절대 최대 정격
| VIN to GND | -0.3 to +22V | |
| VOUT to GND | -0.3 to +20V | |
| EN/UVLO to GND | -0.3 to VINV | |
| PG to GND | -0.3 to VINV | |
| SENSE/ADJ to GND | -0.3 to VOUTV | |
| Storage Temperature Range | -65 to +150°C | |
| Operating Junction Temperature Range | -40 to +125°C |
권장 동작 조건
| Input voltage range | 3.3 to 20V | |
| Quiescent current | 900µA | VIN = 5 V, 500 mA load |
| Shutdown current | <40µA | VIN = 12 V |
열 특성
- theta ja
- 48.5
- theta jc
- 58.4
오더링 코드
- R7
- Reel, 1000
