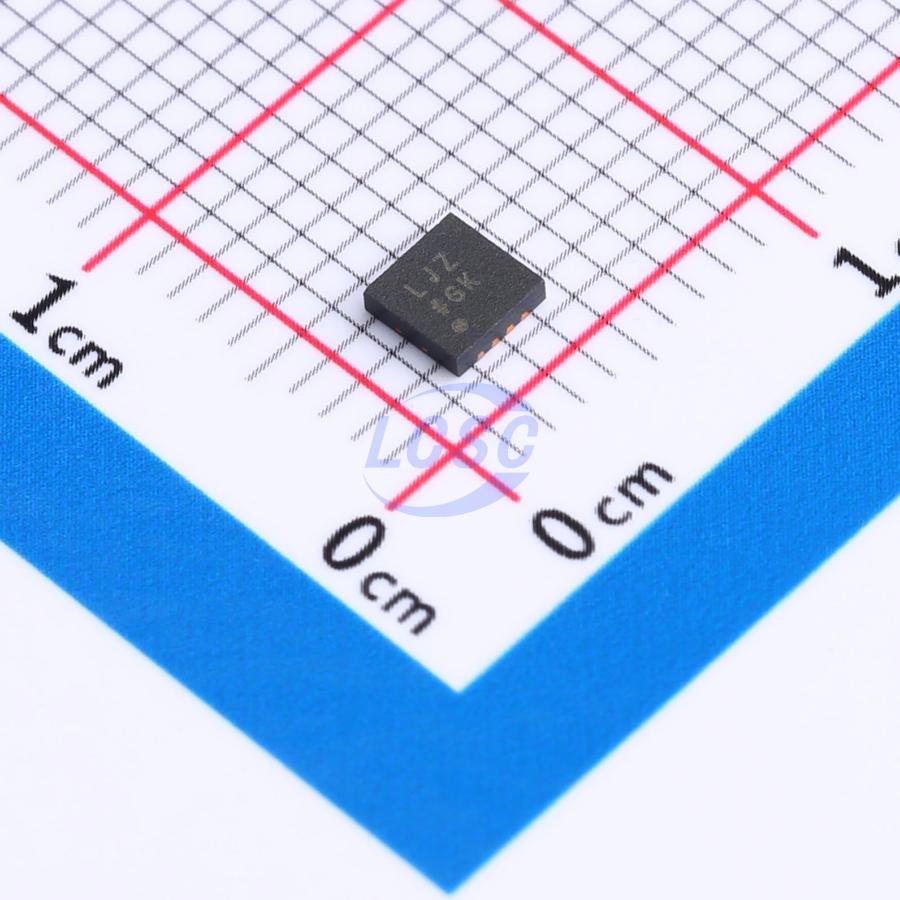

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal shutdown;Operation status indication
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 20V
- Output Configuration
- Positive
- Output Current검증
- 300mA
- Output Type
- Fixed
- Output Voltage검증
- 2.5V
- package
- LFCSP-8(3x3)
- Supply Current Iq
- 750uA
- Pin Count보강
- 8
- Package Industry Name보강
- LFCSP
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · LFCSP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | Regulated Output Voltage. |
| 2 | SENSE/ADJ | input | Sense (SENSE) for fixed voltages or Adjust Input (ADJ) for adjustable versions. |
| 3 | GND | power in | Ground. |
| 4 | NC | no connect | Do Not Connect to this Pin. |
| 5 | EN/UVLO | input | Enable Input (EN) or Programmable Undervoltage Lockout (UVLO). |
| 6 | GND | power in | Ground. |
| 7 | PG | output | Power Good (open-drain output). |
| 8 | VIN | power in | Regulator Input Supply. |
절대 최대 정격
| VIN to GND | -0.3 to +22V | |
| VOUT to GND | -0.3 to +20V | |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Input Voltage Range | 3.3 to 20V | |
| Operating Junction Temperature Range | -40 to +125°C |
열 특성
- theta ja
- 40.1
- theta jb
- 17.2
- theta jc
- 27.1
오더링 코드
- R7
- Tape and Reel (implied by standard Analog Devices suffix)
