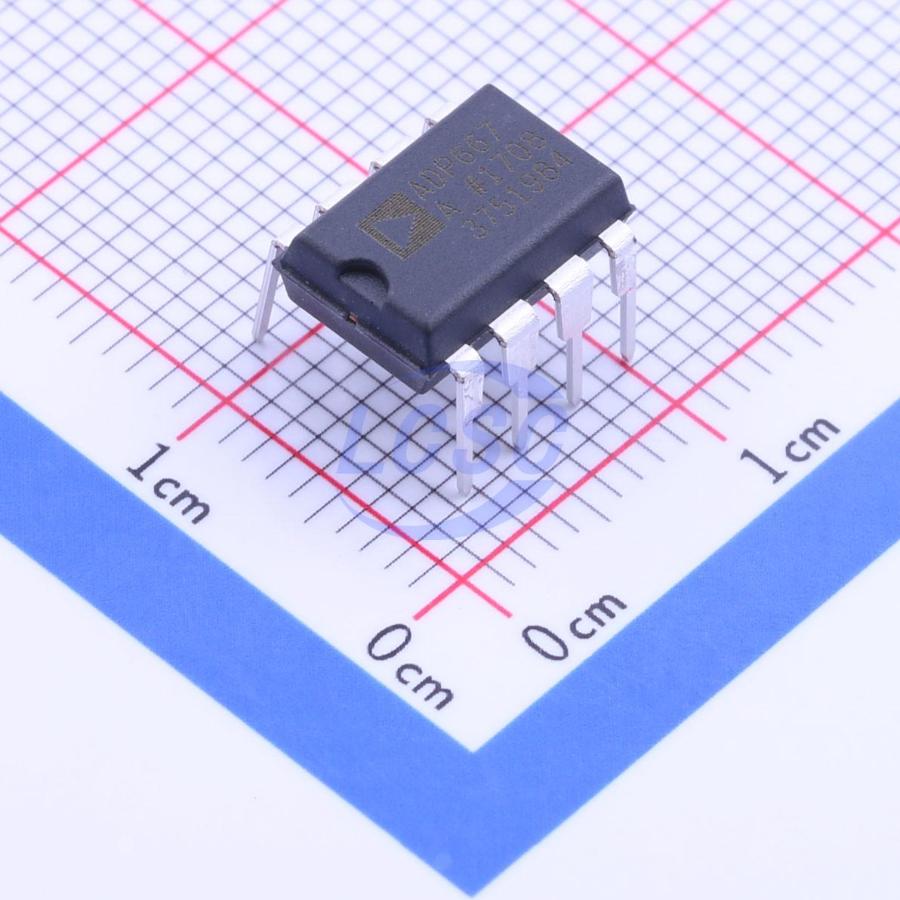

주요 스펙 요약(10)
- Number Of Outputs보강
- 1
- Operating Temperature
- -40℃~+85℃@(Ta)
- Operating Voltage
- 16.5V
- Output Configuration
- Positive
- Output Current검증
- 250mA
- Output Type
- Fixed;Adjustable
- Output Voltage검증
- 5V;1.3V~16V
- package
- DIP-8
- Pin Count보강
- 8
- Supply Current Iq
- 20uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-pin DIP or 8-lead SOIC · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | DD | output | Dropout Detector Output |
| 2 | OUT | output | Regulated Output Voltage |
| 3 | LBI | input | Low Battery Detect Input |
| 4 | GND | power in | Ground Pin |
| 5 | IN | power in | Voltage Regulator Input |
| 6 | SHDN | input | Digital Input |
| 7 | SET | input | Voltage Setting Input |
| 8 | LBO | output | Low Battery Detect Output |
절대 최대 정격
| Input Voltage, VIN | 18V | |
| LBO Output Sink Current | 50mA | |
| SHDN Input Voltage | -0.3V | VIN + 0.3 V |
| LBI, SET Input Voltage | -0.3V | VIN + 0.3 V |
| Power Dissipation, N-8 | 625mW | |
| Power Dissipation, SO-8 | 450mW |
권장 동작 조건
| Input Voltage Range | 3.5V | min |
| Input Voltage Range | 16.5V | max |
| Operating Temperature Range | -40°C | min |
| Operating Temperature Range | 85°C | max |
열 특성
- theta ja
- 120°C/W (N-8), 170°C/W (SO-8)
등급 · 신뢰성
- esd cdm
- > 6000 V
오더링 코드
- AN
- 8-Pin Plastic DIP N-8, -40°C to +85°C
- AR
- 8-Lead SOIC SO-8, -40°C to +85°C
