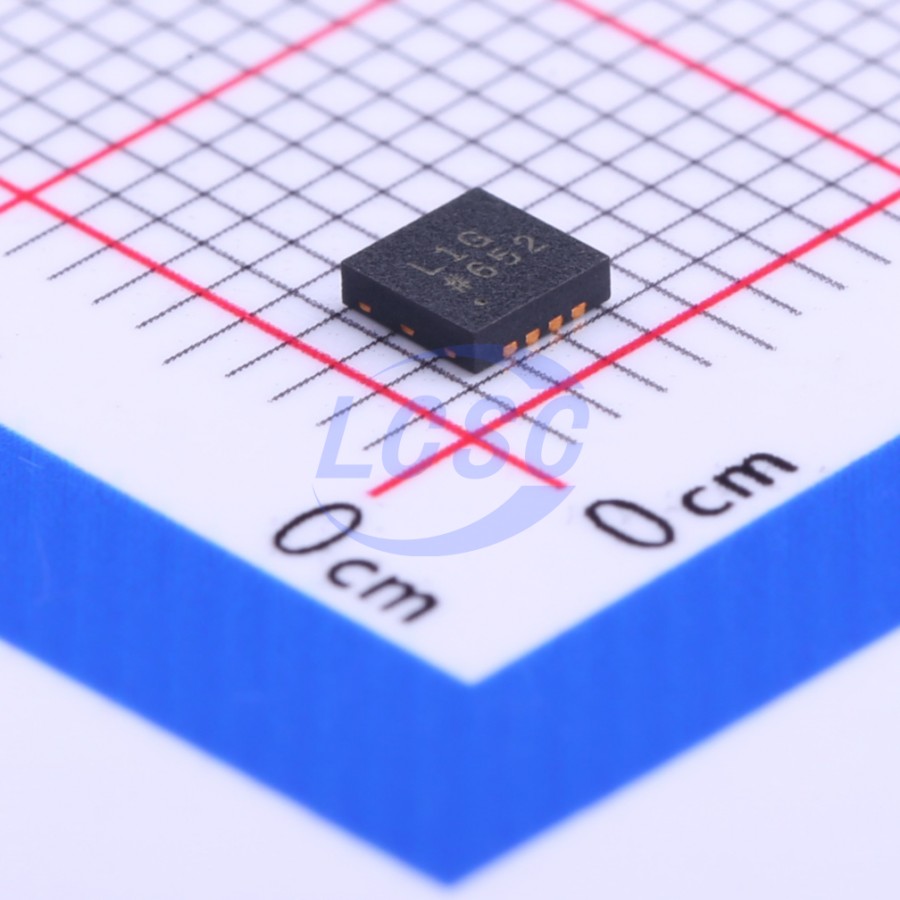

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+85℃@(Ta)
- Operating Voltage
- 12V
- Output Configuration
- Positive
- Output Current검증
- 500mA
- Output Type
- Fixed
- Output Voltage검증
- 1.8V
- package
- LFCSP-8(3x3)
- Package Industry Name보강
- LFCSP
- Pin Count보강
- 8
- Supply Current Iq
- 80uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · LFCSP-8 · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | OUT | output | Output of the Regulator |
| 2 | OUT | output | Output of the Regulator |
| 3 | OUT | output | Output of the Regulator |
| 4 | GND | power in | Ground Pin |
| 5 | NR | input | Noise Reduction Pin |
| 6 | SD | input | Active Low Shutdown Pin |
| 7 | IN | power in | Regulator Input |
| 8 | IN | power in | Regulator Input |
절대 최대 정격
| Input Supply Voltage | -0.3 to +16V | |
| Shutdown Input Voltage | -0.3 to +16V | |
| Operating Junction Temperature Range | -40 to +150°C | |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Input Voltage Range | 2.6 to 12V | |
| Ambient Temperature Range | -40 to +85°C | |
| Quiescent Current | 80µA | light load |
| Shutdown Current | 10nA | typical |
열 특성
- unit
- °C/W
- theta ja
- 48
- theta jc
- 20
오더링 코드
- R7
- Tape and Reel
