주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+85℃@(Ta)
- Operating Voltage
- 11V
- Output Configuration
- Positive
- Output Current검증
- 500mA
- Output Type
- Adjustable
- Output Voltage검증
- 1.5 to 10V

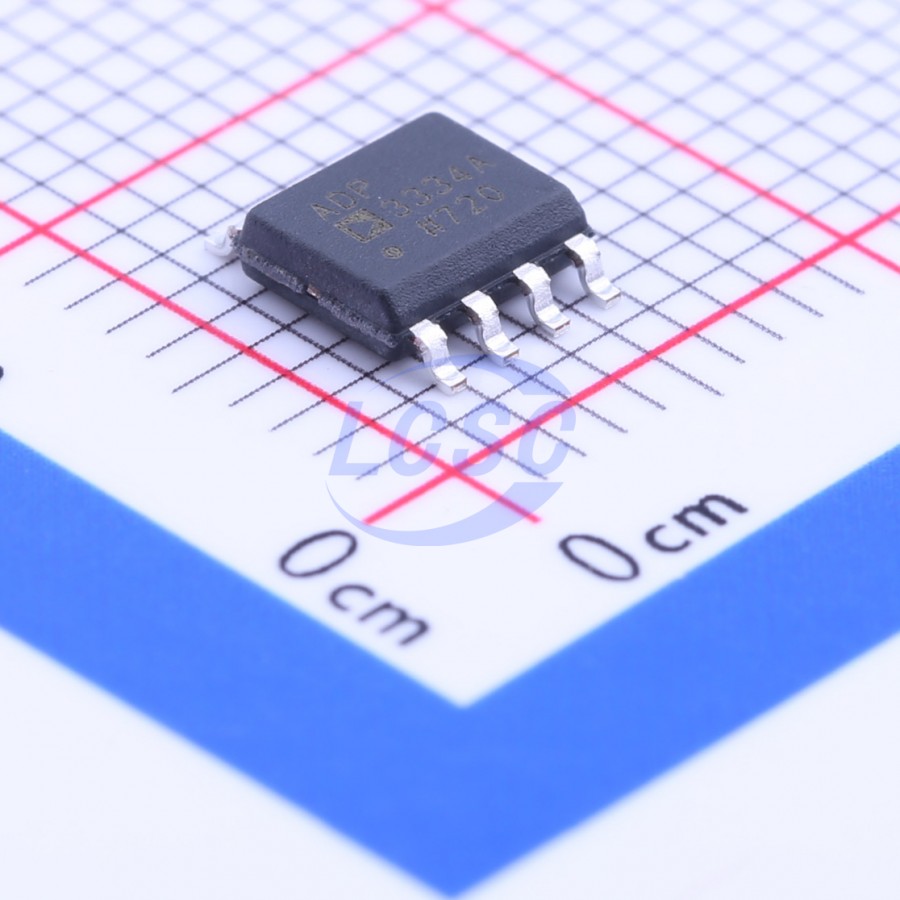

- package
- SOIC-8
- Package Industry Name보강
- SOIC-8
- Pin Count보강
- 8
- Supply Current Iq
- 90uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOIC-8 · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | IN | power in | Regulator Input |
| 2 | IN | power in | Regulator Input |
| 3 | SD | input | Shutdown Control |
| 4 | GND | power in | Ground Pin |
| 5 | OUT | power out | Output |
| 6 | OUT | power out | Output |
| 7 | FB | input | Feedback Input |
| 8 | NC | no connect | No Connection |
절대 최대 정격
| Input Supply Voltage | -0.3 to +16V | |
| Shutdown Input Voltage | -0.3 to +16V | |
| Operating Ambient Temperature Range | -40 to +85C | |
| Operating Junction Temperature Range | -40 to +150C | |
| Storage Temperature Range | -65 to +150C |
권장 동작 조건
| Input Voltage Range | 2.6 to 11V | |
| Shutdown Current | < 1.0μA | typ |
| Quiescent Current | 90μA | typ |
열 특성
- theta ja
- 122.3
오더링 코드
- ARZ
- 8-Lead Standard Small Outline Package [SOIC_N]
- ACPZ-REEL7
- 8-Lead Lead Frame Chip Scale Package [LFCSP_WD]
- ARMZ-REEL7
- 8-Lead Mini Small Outline Package [MSOP]
