주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+85℃@(Ta)
- Output Configuration
- Positive
- Output Current검증
- 500mA
- Output Type
- Adjustable
- Output Voltage검증
- 1.5 to 10V
- package

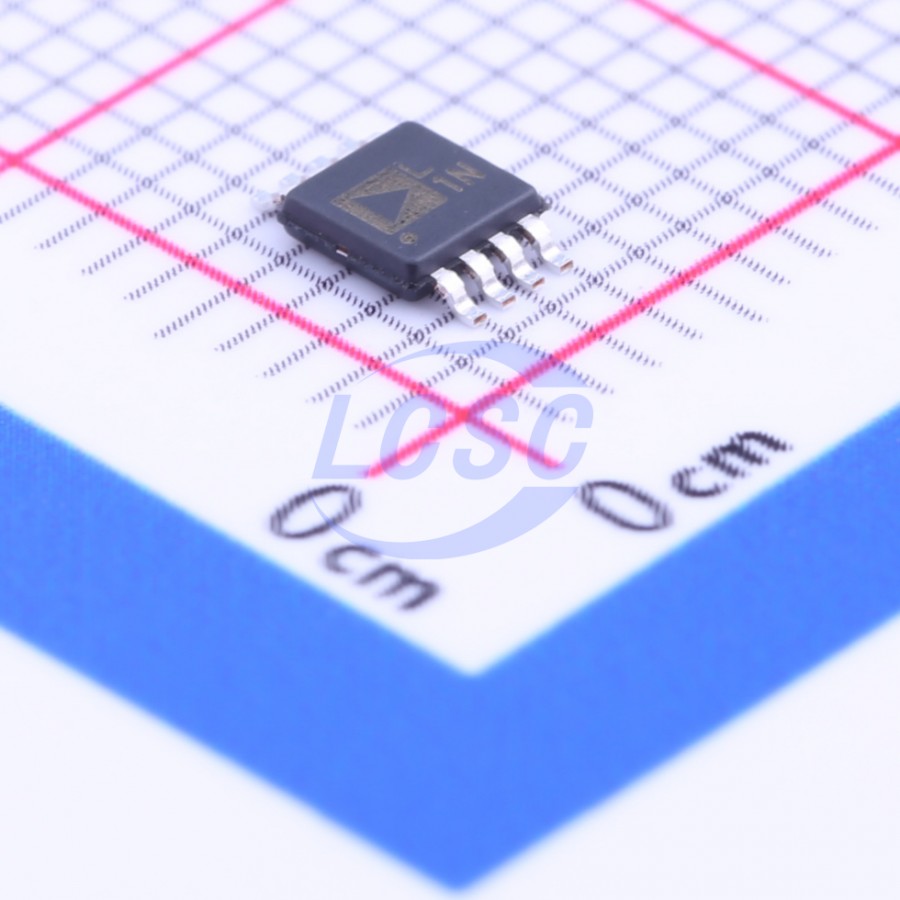

- MSOP-8
- Supply Current Iq
- 90uA
- Voltage Supply
- 11V
- Pin Count보강
- 8
- Package Industry Name보강
- MSOP-8
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · MSOP-8 · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | GND | power in | Ground Pin |
| 2 | SD | input | Shutdown Control |
| 3 | IN | power in | Regulator Input |
| 4 | IN | power in | Regulator Input |
| 5 | NC | no connect | No Connection |
| 6 | FB | input | Feedback Input |
| 7 | OUT | output | Output |
| 8 | OUT | output | Output |
절대 최대 정격
| Input Supply Voltage | -0.3 to +16V | |
| Shutdown Input Voltage | -0.3 to +16V | |
| Operating Junction Temperature Range | -40 to +150°C | |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Input Supply Voltage | 2.6 to 11V | |
| Output Voltage Range | 1.5 to 10V | |
| Quiescent Current | 90µA | typ |
| Shutdown Ground Current | < 1.0µA | typ |
| Ambient Temperature Range | -40 to +85°C |
열 특성
- theta ja
- 220
오더링 코드
- REEL7
- Tape and Reel
