국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Short Circuit Protection
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+85℃@(Ta)
- Operating Voltage
- 12V
- Output Configuration
- Positive
- Output Current검증
- 300mA
- Output Type
- Fixed
- Output Voltage검증
- 3.3V

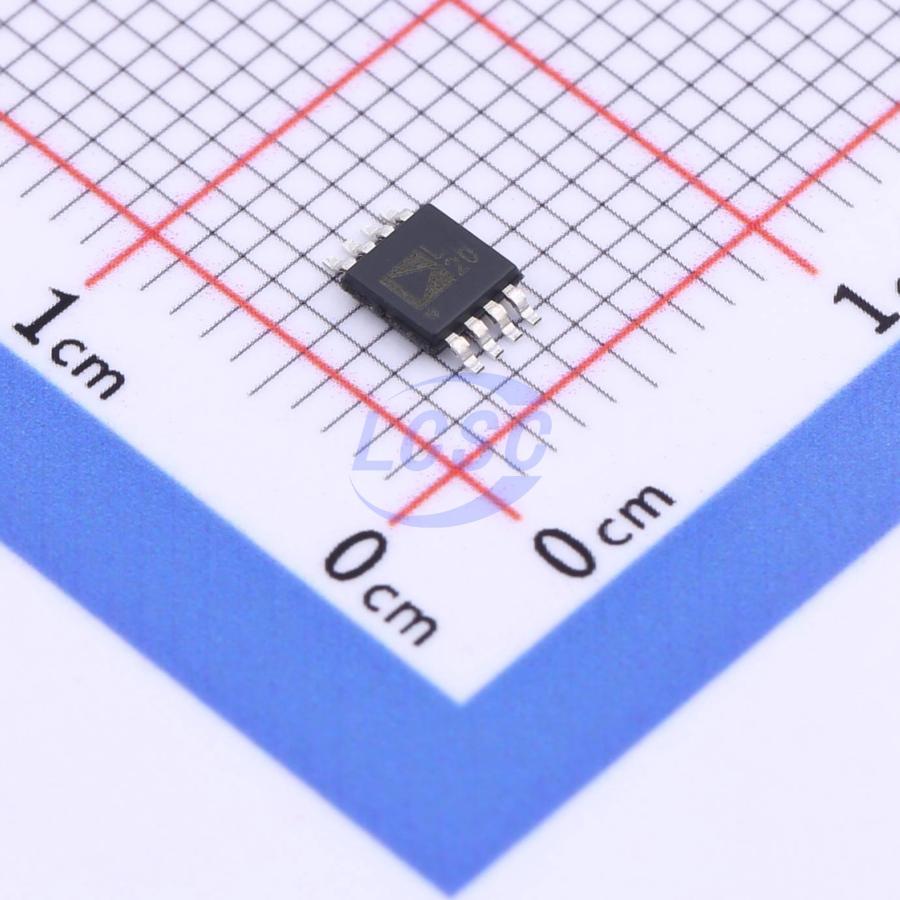

- package
- MSOP-8
- Package Industry Name보강
- MSOP
- Pin Count보강
- 8
- Supply Current Iq
- -
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead MSOP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | OUT | output | Output of the Regulator |
| 2 | IN | input | Input Pin |
| 3 | GND | power in | Ground Pin |
| 4 | NC | no connect | No Connect |
| 5 | NC | no connect | No Connect |
| 6 | NC | no connect | No Connect |
| 7 | SD | input | Active Low Shutdown Pin |
| 8 | NC | no connect | No Connect |
절대 최대 정격
| Input Supply Voltage | -0.3 to +16V | |
| Shutdown Input Voltage | -0.3 to +16V | |
| Operating Ambient Temperature Range | -40 to +85°C | |
| Operating Junction Temperature Range | -40 to +125°C |
권장 동작 조건
| Input Voltage Range | 2.6 to 12V | |
| Quiescent Current | 70µA | typical light load |
| Shutdown Current | < 1µA |
열 특성
- theta ja
- 158
- condition
- 4-Layer
오더링 코드
- R7
- 7-inch reel
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
