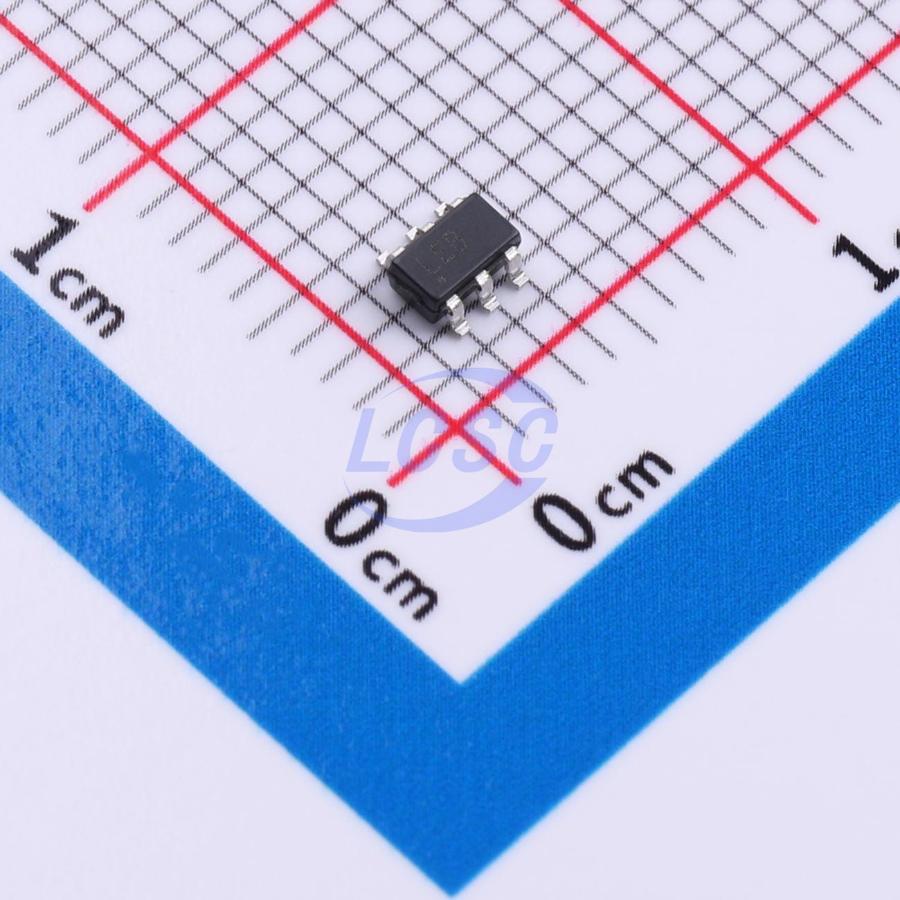

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+85℃@(Ta)
- Operating Voltage
- 12V
- Output Configuration
- Positive
- Output Current검증
- 50mA
- Output Type
- Fixed
- Output Voltage검증
- 5V
- package
- SOT-23-6
- Package Industry Name보강
- SOT-23
- Pin Count보강
- 6
- Supply Current Iq
- -
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOT-23 · 6 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | GND | power in | Ground Pin |
| 2 | NR | input | Noise Reduction Pin |
| 3 | SD | input | Active Low Shutdown Pin |
| 4 | OUT | output | Output of the Regulator |
| 5 | IN | power in | Regulator Input |
| 6 | ERR | open collector | Open Collector Output |
절대 최대 정격
| Input Supply Voltage | -0.3 to +16V | |
| Shutdown Input Voltage | -0.3 to +16V | |
| Error Flag Output Voltage | -0.3 to +16V | |
| Noise Bypass Pin Voltage | -0.3 to +5V | |
| Operating Ambient Temperature Range | -55 to +125°C | |
| Operating Junction Temperature Range | -55 to +125°C | |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Input Voltage Range | 3.0 to 12V | |
| Ambient Temperature Range | -40 to +85°C |
열 특성
- unit
- °C/W
- theta ja
- 165
- theta jc
- 92
오더링 코드
- REEL7
- ADP3300ARTZ-5REEL7
