주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 1.98V
- Output Configuration
- Positive
- Output Current검증
- 3A
- Output Type
- Fixed
- Output Voltage검증
- 1.2V

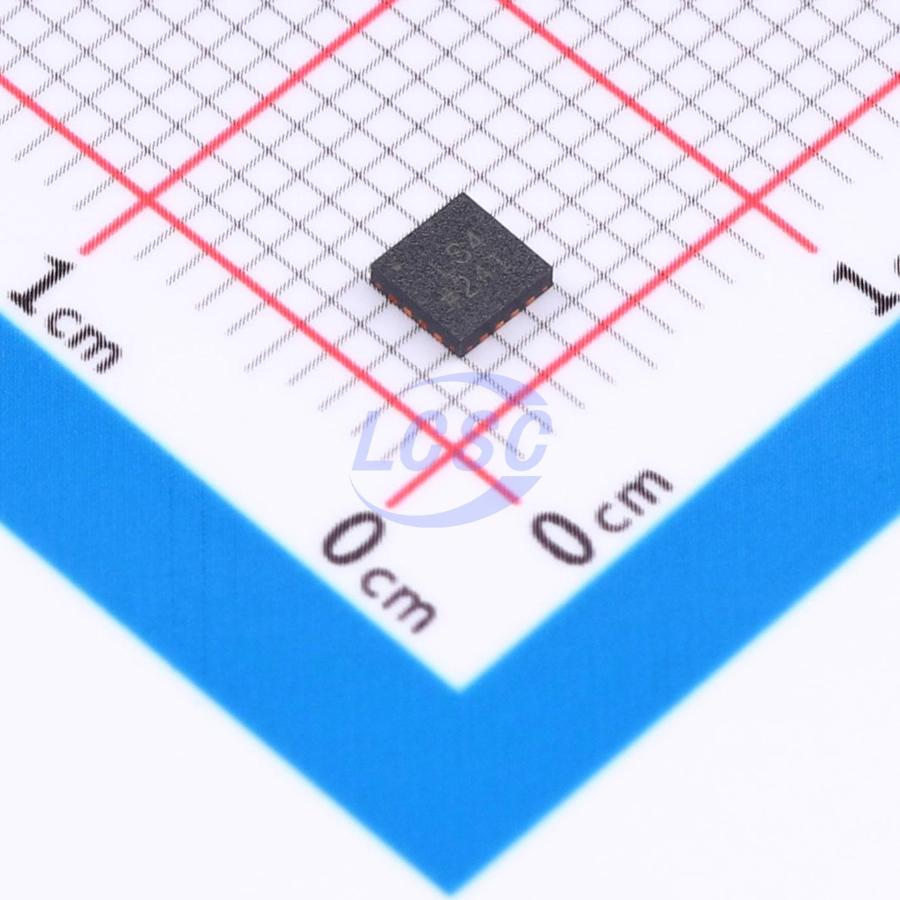

- package
- LFCSP-16(3x3)
- Package Industry Name보강
- LFCSP
- Pin Count보강
- 16
- Supply Current Iq
- -
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · LFCSP · 16 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | Regulator Input Supply |
| 2 | VIN | power in | Regulator Input Supply |
| 3 | VIN | power in | Regulator Input Supply |
| 4 | VIN | power in | Regulator Input Supply |
| 5 | REFCAP | passive | Reference Filter Capacitor |
| 6 | VREG | power in | Regulated Input Supply to LDO Amplifier |
| 7 | GND | power in | Ground |
| 8 | VADJ | input | Adjustable Voltage Pin for the Adjustable Output Option |
| 9 | VOUT | power out | Regulated Output Voltage |
| 10 | VOUT | power out | Regulated Output Voltage |
| 11 | VOUT | power out | Regulated Output Voltage |
| 12 | VOUT | power out | Regulated Output Voltage |
| 13 | SENSE | input | Sense Input |
| 14 | SS | input | Soft Start Pin |
| 15 | PG | open collector | Power-Good Output |
| 16 | EN | input | Enable Input |
절대 최대 정격
| VIN to GND | 2.16V | max |
| EN to GND | 3.96V | max |
| Storage Temperature Range | -65 to 150°C |
권장 동작 조건
| Operating Temperature Range | -40 to 125°C | |
| Operating Junction Temperature | 125°C | max |
열 특성
- theta ja
- 50.95
- theta jc
- 49.53
등급 · 신뢰성
- aec q
- AEC-Q100
오더링 코드
- R7
- Reel, 1500
