주요 스펙 요약(12)
- features
- Enable control;Operation status indication;Over Current Protection;Thermal shutdown
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 3.6V
- Output Configuration
- Positive
- Output Current검증
- 2A
- Output Type
- Fixed
- Output Voltage검증
- 2.5V

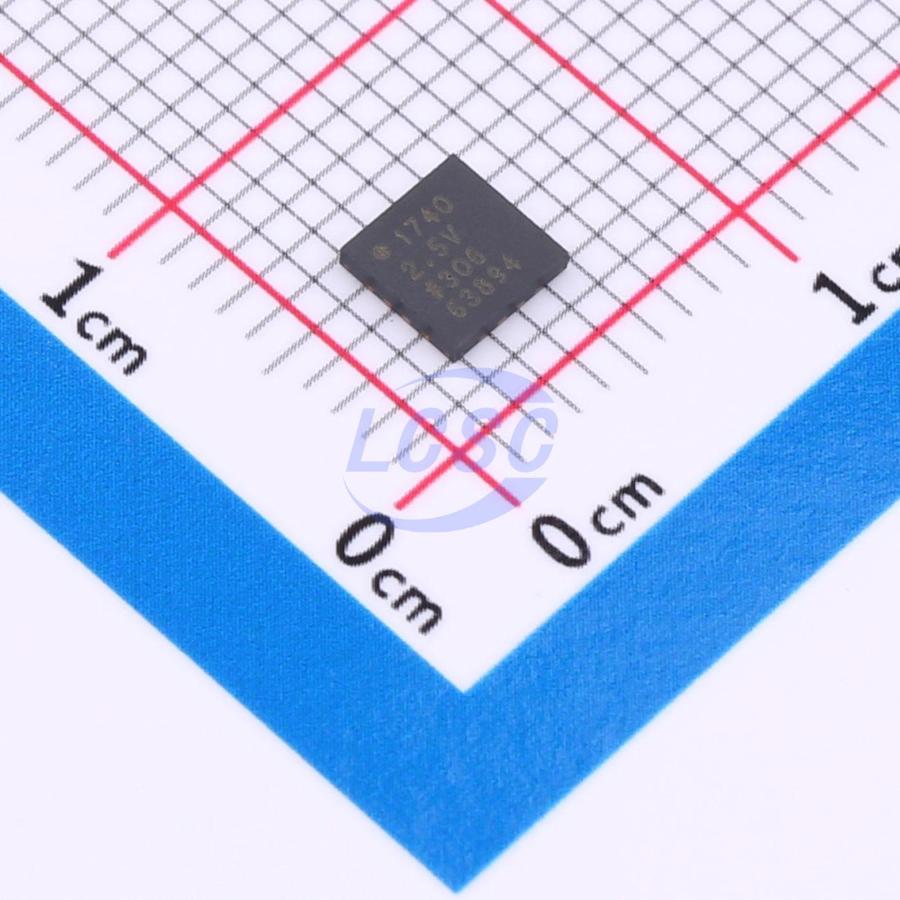

- package
- LFCSP-16(4x4)
- Supply Current Iq
- 400uA
- Pin Count보강
- 16
- Package Industry Name보강
- LFCSP
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · LFCSP · 16 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | |
| 2 | VIN | power in | |
| 3 | VIN | power in | |
| 4 | VIN | power in | |
| 5 | SENSE | input | |
| 6 | GND | power in | |
| 7 | SS | passive | |
| 8 | NC | no connect | |
| 9 | PG | output | |
| 10 | VOUT | power out | |
| 11 | VOUT | power out | |
| 12 | EN | input | |
| 13 | VIN | power in | |
| 14 | VOUT | power out | |
| 15 | VOUT | power out | |
| 16 | PG | output |
절대 최대 정격
| VIN to GND | -0.3V | |
| VIN to GND | 4.0V | |
| VOUT to GND | -0.3V | |
| VOUT to GND | VINV | |
| EN to GND | -0.3V | |
| EN to GND | VINV | |
| SS to GND | -0.3V | |
| SS to GND | VINV | |
| PG to GND | -0.3V | |
| PG to GND | 4.0V | |
| SENSE/ADJ to GND | -0.3V | |
| SENSE/ADJ to GND | VINV | |
| Storage Temperature | -65°C | |
| Storage Temperature | 150°C | |
| Junction Temperature | -40°C | |
| Junction Temperature | 125°C | |
| Junction Temperature | 150°C |
권장 동작 조건
| Input Voltage Range | 1.6V | |
| Input Voltage Range | 3.6V | |
| Quiescent Current | 2µA | low shutdown current |
| Dropout Voltage | 160mV | at 2 A load |
열 특성
- theta ja
- 42
오더링 코드
- R7
- Tape and Reel
