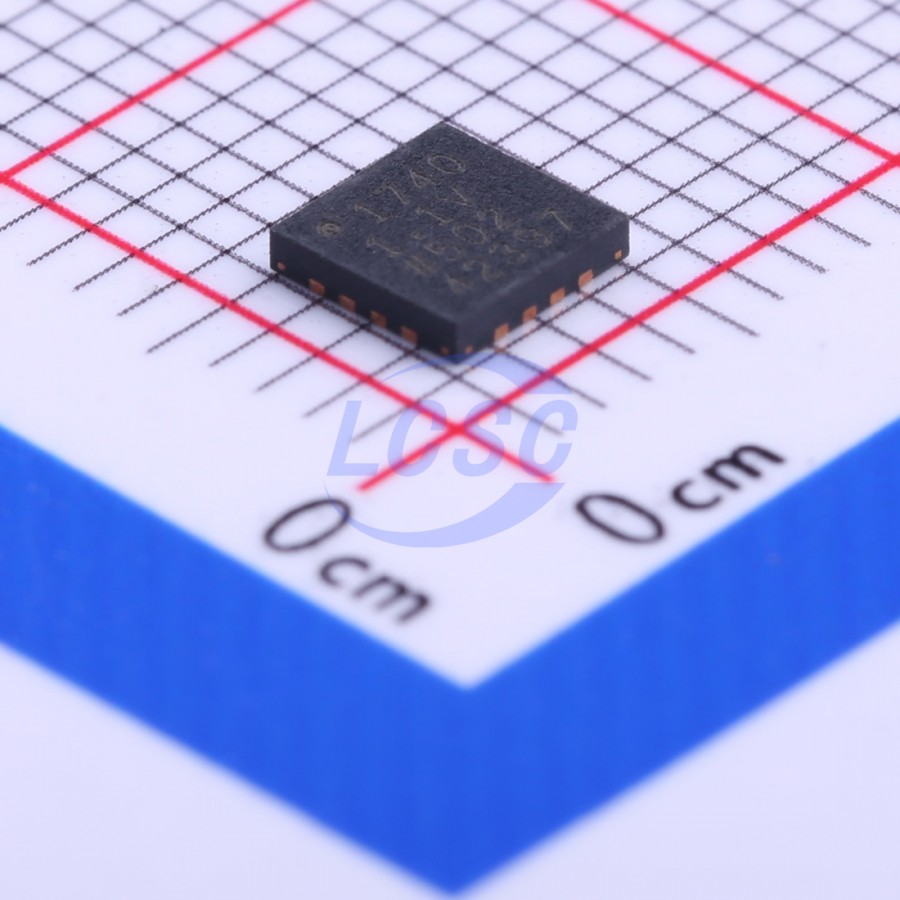

주요 스펙 요약(12)
- features
- Operation status indication;Over Current Protection;Thermal Shutdown
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+125℃@(Ta)
- Operating Voltage
- 3.6V
- Output Configuration
- Positive
- Output Current검증
- 2A
- Output Type
- Fixed
- Output Voltage검증
- 1.1V
- package
- LFCSP-16-EP(4x4)
- Package Industry Name보강
- LFCSP
- Pin Count보강
- 16
- Supply Current Iq
- 400uA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 16-Lead LFCSP · 16 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | Regulator Input Supply |
| 2 | VIN | power in | Regulator Input Supply |
| 3 | VIN | power in | Regulator Input Supply |
| 4 | EN | input | Enable Input |
| 5 | PG | output | Power-Good Output |
| 6 | GND | power in | Ground |
| 7 | SS | input | Soft Start Pin |
| 8 | NC | no connect | Not Connected |
| 9 | SENSE | input | Sense Input |
| 10 | VOUT | power out | Regulated Output Voltage |
| 11 | VOUT | power out | Regulated Output Voltage |
| 12 | VOUT | power out | Regulated Output Voltage |
| 13 | VOUT | power out | Regulated Output Voltage |
| 14 | VOUT | power out | Regulated Output Voltage |
| 15 | VIN | power in | Regulator Input Supply |
| 16 | VIN | power in | Regulator Input Supply |
절대 최대 정격
| VIN to GND | -0.3 to 4.0V | |
| VOUT to GND | -0.3 to VINV | |
| EN to GND | -0.3 to VINV | |
| SS to GND | -0.3 to VINV | |
| PG to GND | -0.3 to 4.0V | |
| SENSE/ADJ to GND | -0.3 to VINV | |
| Storage Temperature Range | -65 to 150°C | |
| Junction Temperature Range | -40 to 125°C | |
| Junction Temperature | 150°C |
권장 동작 조건
| Input voltage range | 1.6 to 3.6V | |
| Shutdown current | 2µA |
열 특성
- theta ja
- 42
오더링 코드
- R7
- RoHS Compliant Part
