주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Short Circuit Protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Output Configuration
- Positive
- Output Current검증
- 300mA
- Output Type
- Fixed
- Output Voltage검증
- 1.8V

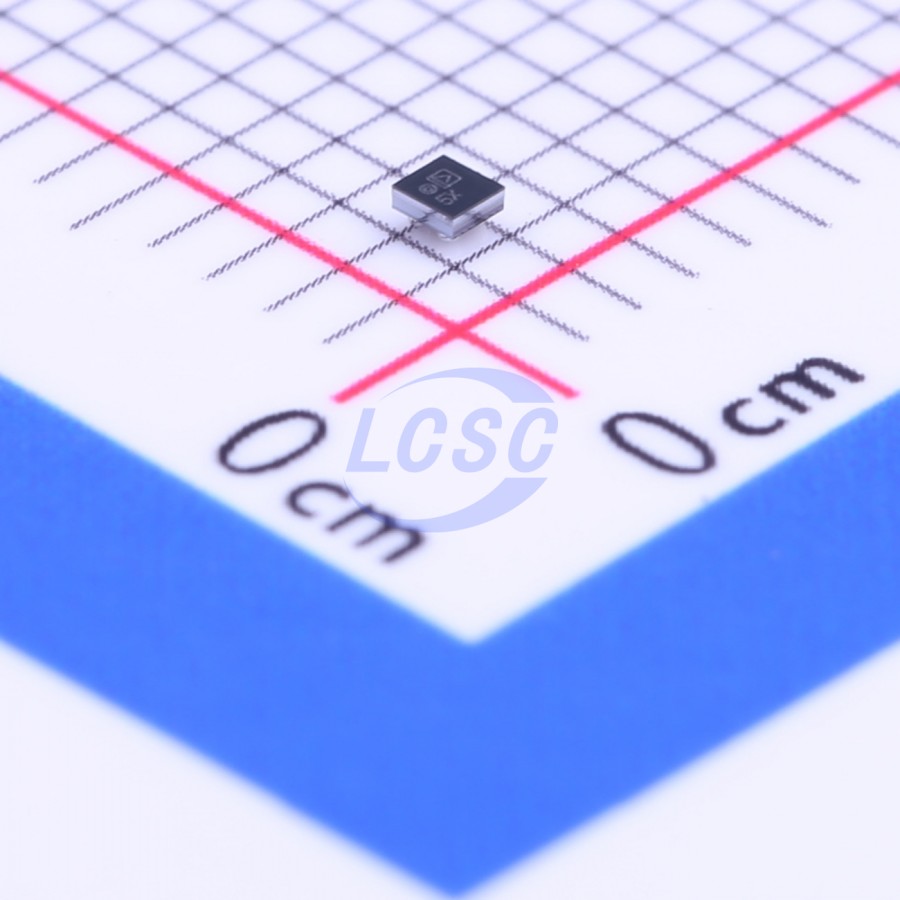

- package
- WLCSP-4(1.02x0.95)
- Supply Current Iq
- 23uA
- Voltage Supply
- 3.6V
- Pin Count보강
- 4
- Package Industry Name보강
- WLCSP
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · WLCSP · 4 핀
| # | Name | Type | Function |
|---|---|---|---|
| A1 | VIN | power in | Regulator Input Supply |
| A2 | VOUT | input | Output Voltage Adjust Input |
| B1 | EN | input | Enable Input |
| B2 | GND | power in | Ground |
절대 최대 정격
| VIN to GND | -0.3 to +4.0V | |
| VOUT to GND | -0.3 to VINV | |
| EN to GND | -0.3 to +4.0V | |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Input Voltage Range | 1.6 to 3.6V | |
| Operating Junction Temperature Range | -40 to +125°C | |
| Operating Ambient Temperature Range | -40 to +85°C |
열 특성
- theta ja
- 260
