국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

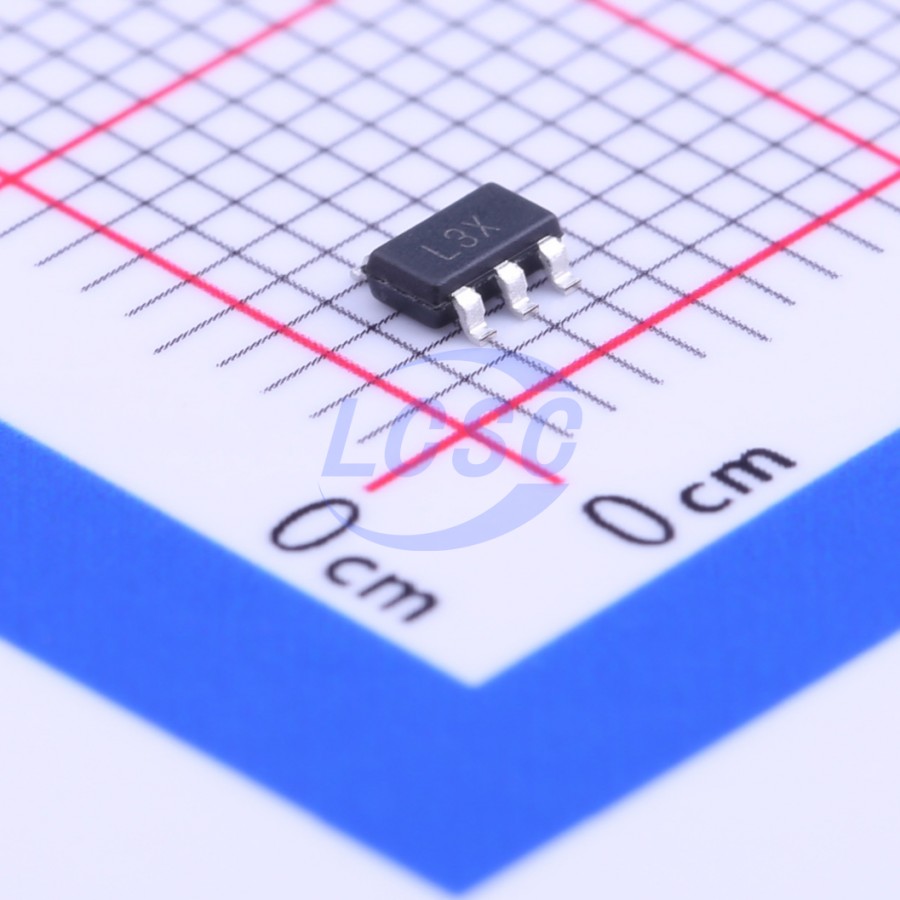

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Input undervoltage protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Output Configuration
- Positive
- Output Current검증
- 300mA
- Output Type
- Fixed
- Output Voltage검증
- 1V
- package
- TSOT-5
- Supply Current Iq
- 75uA
- Voltage Supply
- 5.5V
- Pin Count보강
- 5
- Package Industry Name보강
- TSOT-5
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 5-Lead TSOT · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | IN | power in | Regulator Input Supply. Bypass IN to GND with a 2.2 μF or greater capacitor. |
| 2 | GND | power in | Ground. |
| 3 | EN | input | Enable Input. Drive EN high to turn on the regulator; drive it low to turn off the regulator. For automatic startup, con |
| 4 | SS | passive | Soft Start. Connect a capacitor between SS and GND to set the output start-up time. |
| 5 | OUT | power out | Regulated Output Voltage. Bypass OUT to GND with a 2.2 μF or greater capacitor. |
절대 최대 정격
| IN to GND | -0.3 to +6V | |
| OUT to GND | -0.3 to INV | |
| EN to GND | -0.3 to +6V | |
| SS/ADJ/BYP/TRK to GND | -0.3 to +6V | |
| Storage Temperature Range | -65 to +150°C | |
| Operating Junction Temperature Range | -40 to +125°C |
권장 동작 조건
| Input voltage range | 2.5 to 5.5V | |
| IGND | 75μA | 100 μA load |
열 특성
- unit
- °C/W
- theta ja
- 170
오더링 코드
- R7
- Tape and Reel
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
