국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

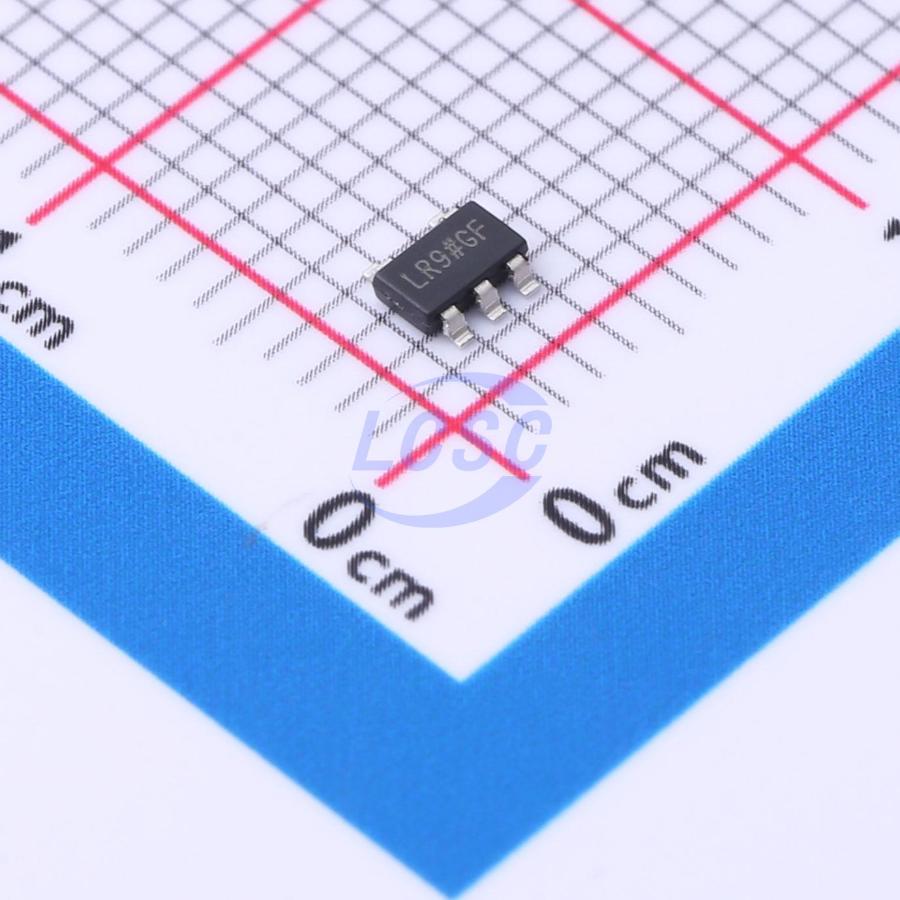

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Short Circuit Protection;Input undervoltage protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃
- Operating Voltage
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 150mA
- Output Type
- Fixed
- Output Voltage검증
- 3V
- package
- TSOT-23-5
- Package Industry Name보강
- TSOT
- Pin Count보강
- 5
- Supply Current Iq
- -
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · TSOT · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | None |
| 2 | NC | no connect | NOT CONNECTED INTERNALLY |
| 3 | GND | power in | None |
| 4 | EN | input | None |
| 5 | VIN | power in | None |
절대 최대 정격
| VIN to GND | 6.5V | |
| VOUT to GND | 6.5V | VIN |
| EN to GND | 6.5V | VIN |
| Storage Temperature | 150°C | max |
| Operating Junction Temperature | 125°C | max |
권장 동작 조건
| Input Voltage Range | 2.2V | min |
| Input Voltage Range | 5.5V | max |
| Quiescent Current (IQ) | 50nA | typical shutdown |
| Dropout Voltage | 120mV | 150 mA load |
열 특성
- unit
- °C/W
- theta ja
- 170
오더링 코드
- R7
- Tape and Reel
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
