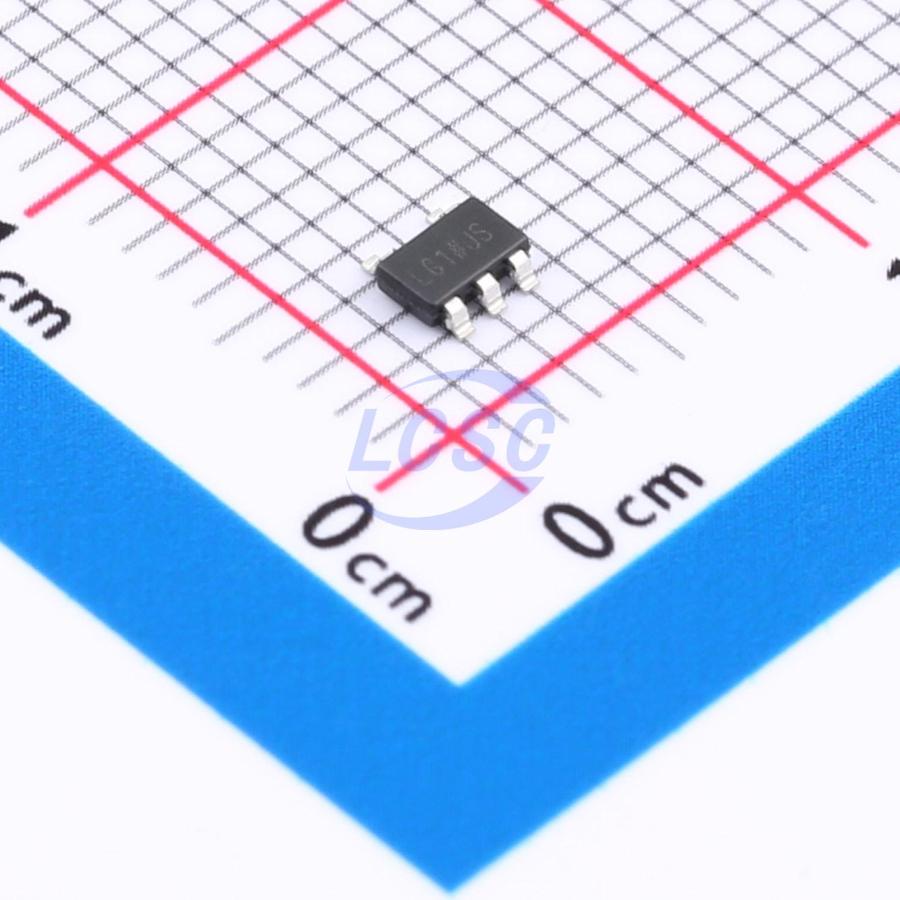

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Input undervoltage protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Output Configuration
- Positive
- Output Current검증
- 150mA
- Output Type
- Fixed
- Output Voltage검증
- 3.3V
- package
- TSOT-23-5
- Supply Current Iq
- 560nA
- Voltage Supply
- 5.5V
- Pin Count보강
- 5
- Package Industry Name보강
- TSOT
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 5-lead TSOT · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | Regulator Input Supply. Bypass VIN to GND with a 1 μF or greater capacitor. |
| 2 | GND | power in | Ground. |
| 3 | EN | input | Enable Input. Drive EN high to turn on the regulator; drive EN low to turn off the regulator. For automatic startup, con |
| 4 | NC | no connect | No Connect. This pin is not connected internally. Connect this pin to GND or leave open. |
| 5 | VOUT | power out | Regulated Output Voltage. Bypass VOUT to GND with a 1 μF or greater capacitor. |
절대 최대 정격
| VIN to GND | -0.3 to +6.5V | |
| VOUT to GND | -0.3 to VINV | |
| EN to GND | -0.3 to VINV | |
| Storage Temperature Range | -65 to +150°C | |
| Operating Junction Temperature Range | -40 to +125°C |
권장 동작 조건
| Input voltage range | 2.2 to 5.5V | |
| Quiescent current (0 µA load) | 560nA | |
| Shutdown current | <50nA | typ |
열 특성
- theta ja
- 170
오더링 코드
- R7
- Tape and Reel
