국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Input undervoltage protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃@(Ta)
- Operating Voltage
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 150mA
- Output Type
- Fixed
- Output Voltage검증
- 2.8V

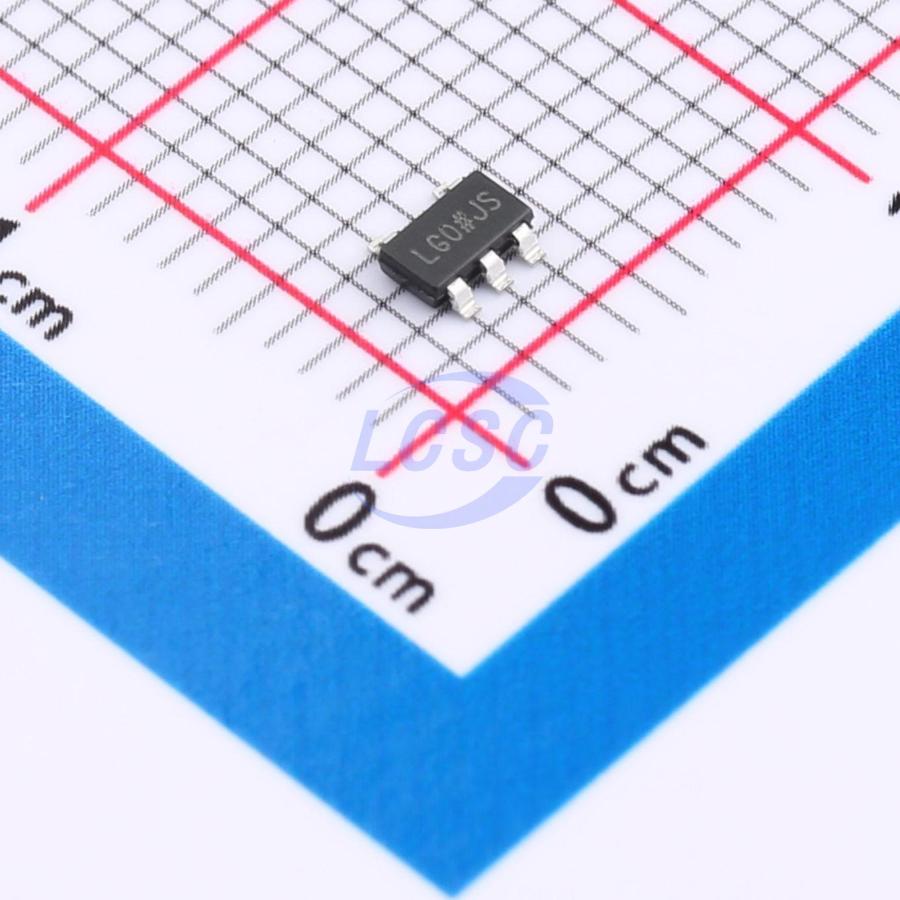

- package
- TSOT-23-5
- Package Industry Name보강
- WLCSP
- Pin Count보강
- 4
- Supply Current Iq
- -
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 4-Ball WLCSP · 4 핀
| # | Name | Type | Function |
|---|---|---|---|
| A1 | VIN | power in | Regulator Input Supply |
| B1 | EN | input | Enable Input |
| A2 | VOUT | power out | Regulated Output Voltage |
| B2 | GND | power in | Ground |
절대 최대 정격
| VIN to GND | -0.3 to 6.5V | |
| VOUT to GND | -0.3 to VINV | |
| EN to GND | -0.3 to VINV | |
| Storage Temperature Range | -65 to 150°C | |
| Operating Junction Temperature Range | -40 to 125°C |
권장 동작 조건
| Input voltage range | 2.2 to 5.5V | |
| Quiescent current (0 µA load) | 560nA | typ |
| Quiescent current (1 µA load) | 860nA | typ |
| Shutdown current | 50nA | typ |
열 특성
- theta ja
- 260
오더링 코드
- R7
- Tape and Reel
