주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃
- Operating Voltage
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 200mA
- Output Type
- Fixed
- Output Voltage검증
- 1.8V

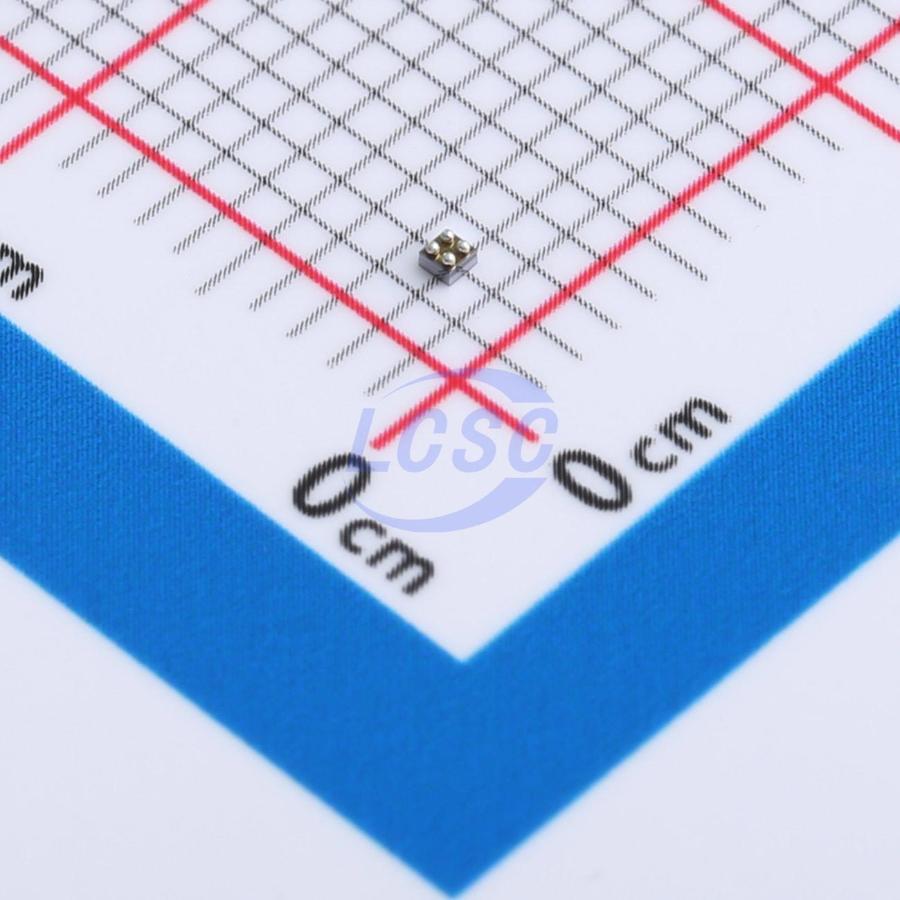

- package
- WLCSP-4(0.8x0.8)
- Package Industry Name보강
- WLCSP
- Pin Count보강
- 4
- Supply Current Iq
- -
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 4-Ball WLCSP · 4 핀
| # | Name | Type | Function |
|---|---|---|---|
| A1 | VIN | power in | Regulator Input Supply. Bypass VIN to GND with a 1 µF or greater capacitor. |
| B2 | GND | power in | Ground. |
| B1 | EN | input | Enable Input. Drive EN high to turn on the regulator and drive EN low to turn off the regulator. For automatic startup, |
| A2 | VOUT | power out | Regulated Output Voltage. Bypass VOUT to GND with a 1 µF or greater capacitor. |
절대 최대 정격
| VIN to GND | 6.5V | |
| VOUT to GND | 6.5V | VIN |
| EN to GND | 6.5V | |
| Operating Junction Temperature | 125°C | |
| Storage Temperature | 150°C |
권장 동작 조건
| Input Voltage Range | 2.2 to 5.5V | |
| Quiescent Current (IGND) | 10µA | IOUT = 0 µA |
| Quiescent Current (IGND) | 265µA | IOUT = 200 mA |
| Dropout Voltage | 135mV | IOUT = 200 mA |
열 특성
- theta ja
- 260
등급 · 신뢰성
- aec q
- AEC-Q100
오더링 코드
- R7
- Reel, 3000
