국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.
주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Short Circuit Protection
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+125℃
- Operating Voltage
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 500mA
- Output Type
- Fixed
- Output Voltage검증
- 3.3V

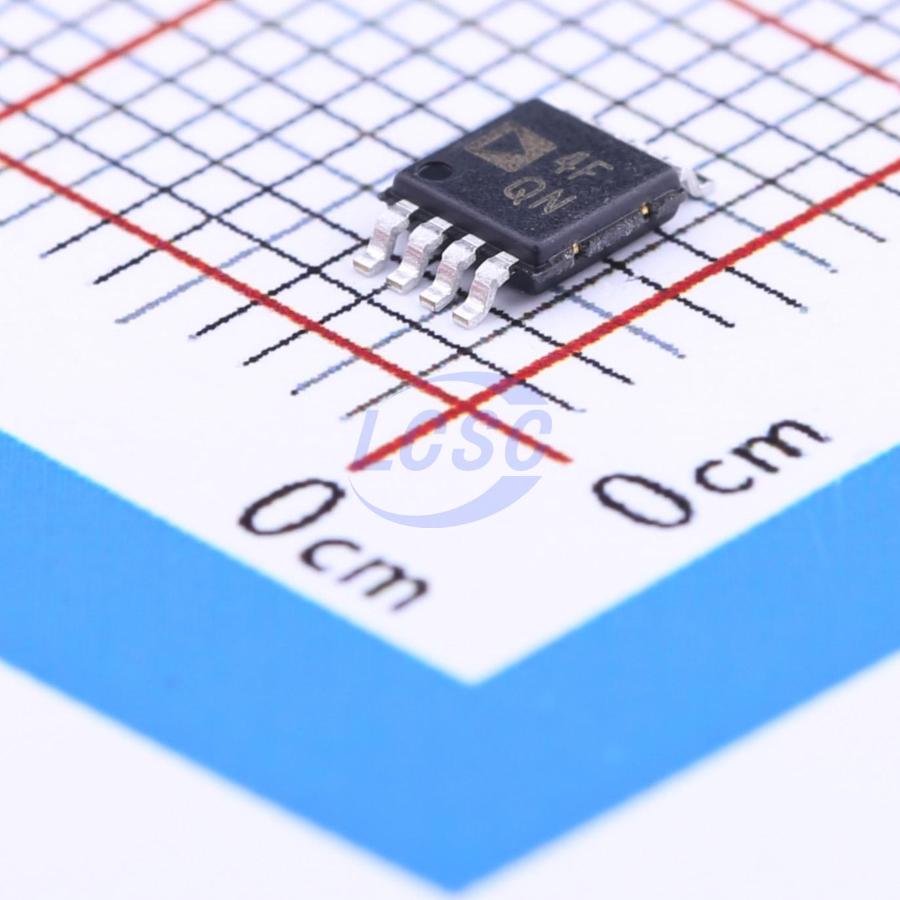

- package
- TSSOP-8-EP-3.0mm
- Package Industry Name보강
- MSOP
- Pin Count보강
- 8
- Supply Current Iq
- -
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-lead MSOP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | Regulated Output Voltage |
| 2 | VOUT | output | Regulated Output Voltage |
| 3 | VOUT SENSE | input | Feedback Node for the Error Amplifier |
| 4 | GND | power in | Ground |
| 5 | EN | input | Enable Input |
| 6 | NC | no connect | No Connect |
| 7 | VIN | power in | Regulator Input Supply |
| 8 | VIN | power in | Regulator Input Supply |
절대 최대 정격
| VIN to GND | -0.3 to 6.5V | |
| ADJ to GND | -0.3 to 6.5V | |
| EN to GND | -0.3 to 6.5V | |
| VOUT to GND | -0.3 to VINV | |
| Storage Temperature Range | -65 to 150C | |
| Operating Ambient Temperature Range | -40 to 85C | |
| Operating Junction Temperature Range | -40 to 125C |
권장 동작 조건
| Input voltage supply range | 2.3 to 5.5V | |
| Quiescent current | 210μA | 500 mA load |
| Shutdown current | 100nA | typ |
열 특성
- theta ja
- 102.8
