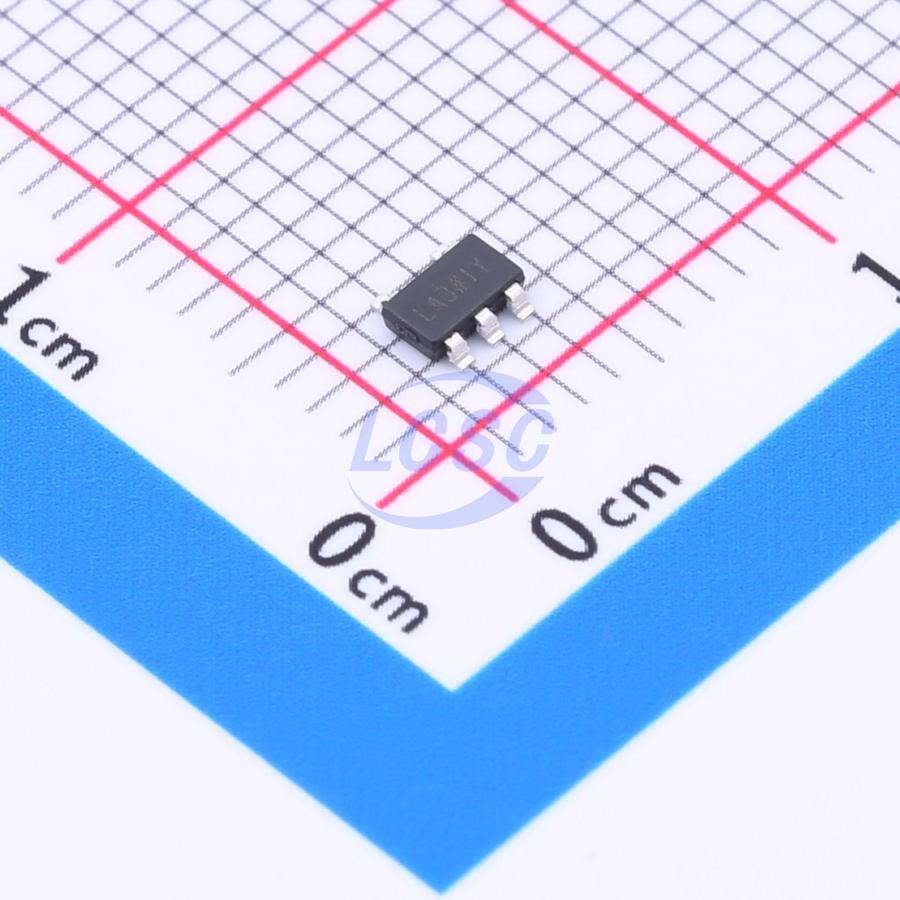

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Short Circuit Protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃
- Operating Voltage
- 5.5V
- Output Configuration
- Positive
- Output Current검증
- 150mA
- Output Type
- Fixed
- Output Voltage검증
- 2.8V
- package
- TSOT-5
- Package Industry Name보강
- TSOT
- Pin Count보강
- 5
- Supply Current Iq
- -
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 5-Lead TSOT · 5 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | Regulator Input Supply |
| 2 | GND | power in | Ground |
| 3 | EN | input | Enable Input |
| 4 | NC | no connect | No Connect |
| 5 | VOUT | power out | Regulated Output Voltage |
절대 최대 정격
| VIN to GND | -0.3 to 6.5V | |
| VOUT to GND | -0.3 to VINV | |
| EN to GND | -0.3 to 6.5V | |
| Storage Temperature Range | -65 to 150°C | |
| Operating Junction Temperature Range | -40 to 125°C |
권장 동작 조건
| Input voltage range | 2.3 to 5.5V | |
| Output voltage range | 1.2 to 3.3V | |
| IGND | 11µA | 0 µA load |
| IGND | 30µA | 150 mA load |
| Shutdown current | <1µA | |
| Dropout voltage | 90mV | @ 150 mA load |
열 특성
- theta ja
- 170
오더링 코드
- Z
- RoHS Compliant Part
