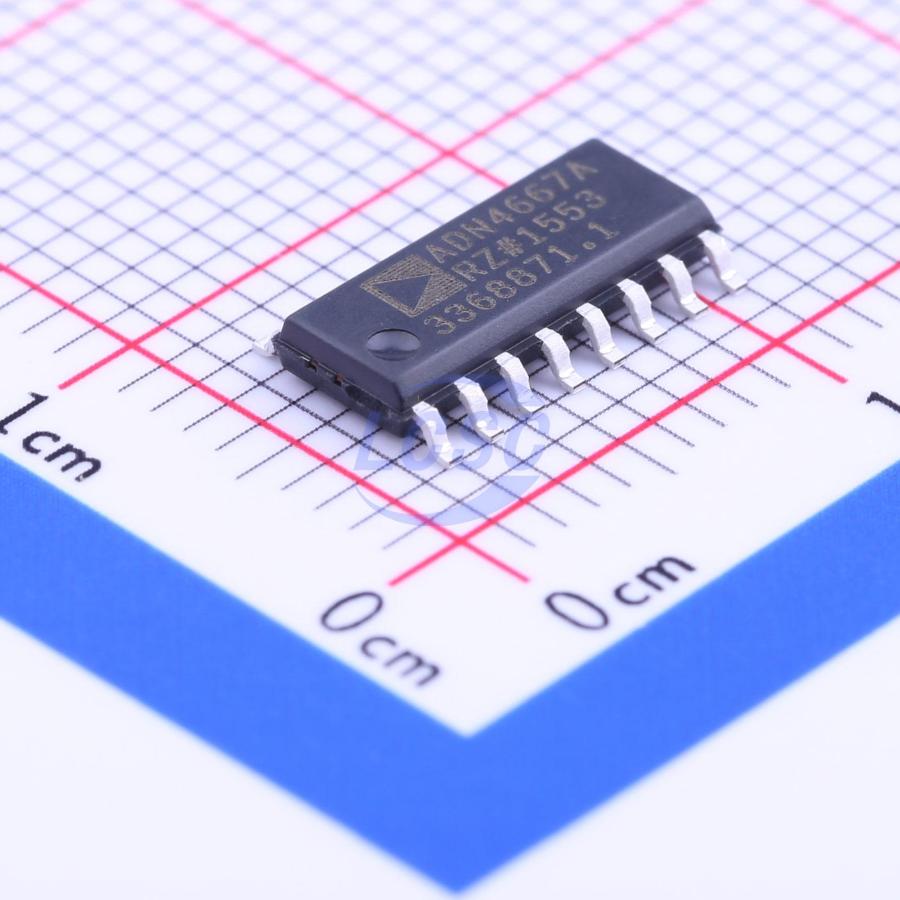

주요 스펙 요약(14)
- Data Rate검증
- 400Mbps
- Max Supply Voltage보강
- 4V
- Min Supply Voltage보강
- 3.0V
- Number Of Drivers검증
- 4
- Number Of Receivers
- 0
- Number Of Transmitters보강
- 4
- Operating Supply Voltage보강
- 3.3V
- Operating Temperature Max보강
- 85°C
- Operating Temperature Min보강
- -40°C
- package
- SOIC-16
- Pin Count보강
- 16
- Supply Current보강
- 20mA
- type
- Driver
- Voltage Supply
- 3 to 3.6V
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOIC_N · 16 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | EN | input | Active High Enable and Power-Down Input |
| 2 | DIN1 | input | Driver Channel 1 Logic Input |
| 3 | DIN2 | input | Driver Channel 2 Logic Input |
| 4 | VCC | power in | Power Supply Input |
| 5 | GND | power in | Ground Reference Point |
| 6 | DIN3 | input | Driver Channel 3 Logic Input |
| 7 | DIN4 | input | Driver Channel 4 Logic Input |
| 8 | EN | input | Active Low Enable and Power-Down Input |
| 9 | DOUT4- | output | Channel 4 Inverting Output Current Driver |
| 10 | DOUT4+ | output | Channel 4 Noninverting Output Current Driver |
| 11 | DOUT3+ | output | Channel 3 Noninverting Output Current Driver |
| 12 | DOUT3- | output | Channel 3 Inverting Output Current Driver |
| 13 | DOUT2- | output | Channel 2 Inverting Output Current Driver |
| 14 | DOUT2+ | output | Channel 2 Noninverting Output Current Driver |
| 15 | DOUT1+ | output | Channel 1 Noninverting Output Current Driver |
| 16 | DOUT1- | output | Channel 1 Inverting Output Current Driver |
절대 최대 정격
| VCC to GND | -0.3V | |
| VCC to GND | 4V | |
| Input Voltage (DIN) to GND | -0.3V | |
| Input Voltage (DIN) to GND | VCC + 0.3V | |
| Enable Input Voltage to GND | -0.3V | |
| Enable Input Voltage to GND | VCC + 0.3V | |
| Output Voltage to GND | -0.3V | |
| Output Voltage to GND | VCC + 0.3V | |
| Industrial Operating Temperature Range | -40°C | |
| Industrial Operating Temperature Range | 85°C | |
| Storage Temperature Range | -65°C | |
| Storage Temperature Range | 150°C | |
| Junction Temperature (TJ max) | 150°C |
권장 동작 조건
| VCC | 3.0V | to 3.6 V |
열 특성
- theta ja
- 125
등급 · 신뢰성
- aec q
- W suffix qualified
- esd hbm
- 15 kV
오더링 코드
- ARZ
- RoHS Compliant
- WARZ
- Qualified for Automotive Applications
