국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

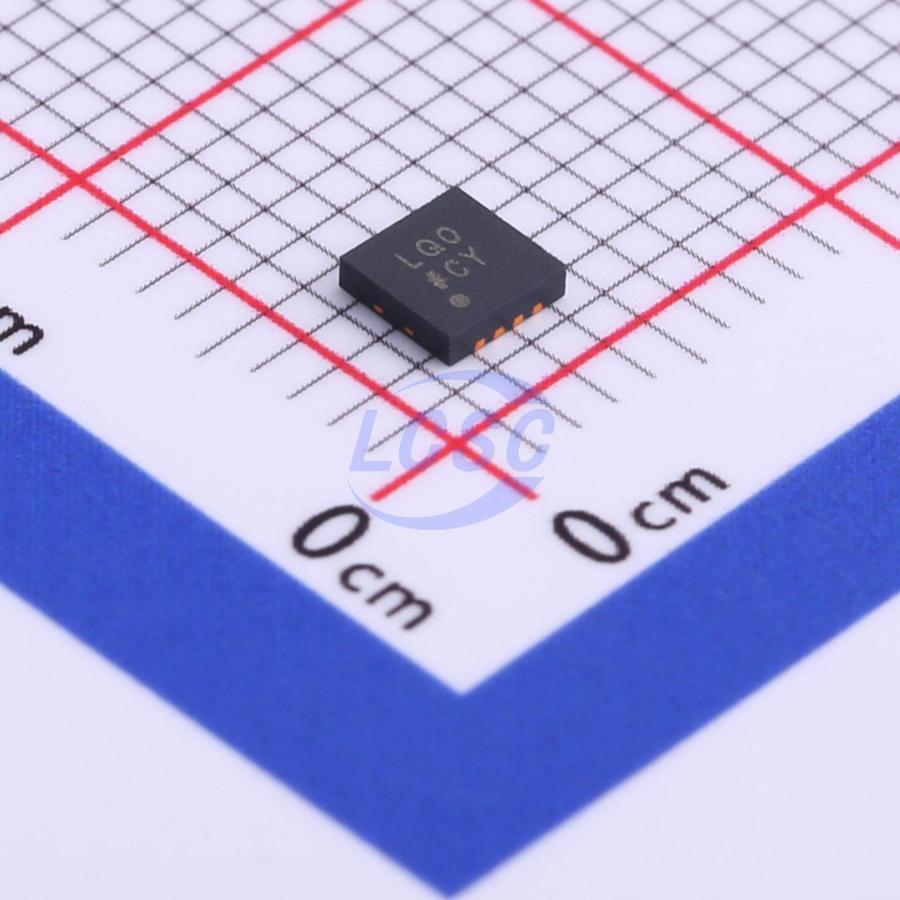

주요 스펙 요약(22)
- features
- Over Current Protection;Thermal shutdown;Enable control
- features
- Over Current Protection;Thermal shutdown;Enable control
- Number Of Outputs
- 1
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃
- Operating Temperature
- -40℃~+125℃
- Operating Voltage
- 6.5V
- Operating Voltage
- 6.5V
- Output Configuration
- Positive
- Output Configuration
- Positive
- Output Current검증
- 1A
- Output Current검증
- 1A
- Output Type
- Fixed
- Output Type
- Fixed
- Output Voltage검증
- 3.3V
- Output Voltage검증
- 3.3V
- package
- LFCSP-8(3x3)
- package
- LFCSP-8(3x3)
- Supply Current Iq
- 2mA
- Supply Current Iq
- 2mA
- Pin Count보강
- 8
- Package Industry Name보강
- LFCSP
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-Lead LFCSP · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | Regulated Output Voltage |
| 2 | VOUT | output | Regulated Output Voltage (internally connected to Pin 1) |
| 3 | SENSE | input | Sense Input |
| 4 | SS | input | Soft Start |
| 5 | EN | input | Regulator Enable |
| 6 | GND | power in | Ground |
| 7 | VIN | power in | Regulator Input Supply |
| 8 | VIN | power in | Regulator Input Supply (internally connected to Pin 7) |
절대 최대 정격
| VIN to GND | -0.3 to +7V | |
| VOUT to GND | -0.3 to VINV | |
| EN to GND | -0.3 to +7V | |
| SS to GND | -0.3 to VINV | |
| SENSE to GND | -0.3 to +7V | |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Input voltage range | 2.3 to 6.5V | |
| Operating Junction Temperature Range | -40 to +125°C |
열 특성
- theta ja
- 36.4
- theta jc
- 23.5
오더링 코드
- R7
- Tape and Reel
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
