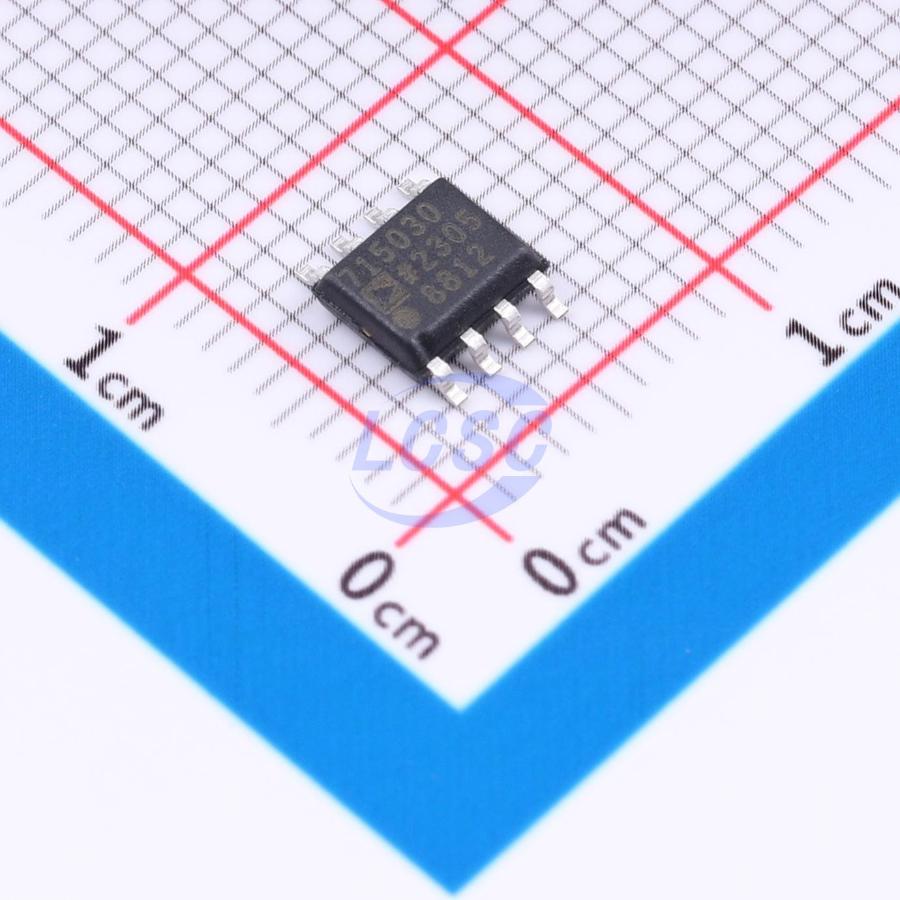

주요 스펙 요약(12)
- features
- Over Current Protection;Thermal Shutdown;Enable control;Input undervoltage protection
- Number Of Outputs
- 1
- Operating Temperature
- -40℃~+125℃
- Operating Voltage
- 16V
- Output Configuration
- Positive
- Output Current검증
- 800mA
- Output Type
- Fixed
- Output Voltage검증
- -
- package
- SOIC-8-EP
- Package Industry Name보강
- SOIC
- Pin Count보강
- 8
- Supply Current Iq
- -
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOIC · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VIN | power in | Input voltage |
| 2 | EN | input | Enable |
| 3 | BYP | passive | Bypass |
| 4 | VREG | power out | Internal regulator output |
| 5 | GND | power in | Ground |
| 6 | VOUT | power out | Output voltage |
| 7 | REF | output | Reference voltage |
| 8 | REF_SENSE | input | Reference sense |
절대 최대 정격
| VIN to GND | -0.3 to +18V | |
| VREG to GND | -0.3 to VIN or +6V | |
| VOUT to GND | -0.3 to VREG or +6V | |
| EN to GND | -0.3 to +18V | |
| Storage Temperature | -65 to +150°C | |
| Junction Temperature | 150°C |
권장 동작 조건
| Input Voltage Range | 4.5 to 16V | |
| Operating Temperature Range | -40 to +125°C |
열 특성
- unit
- °C/W
- theta ja
- 36.9
- theta jc
- 27.1
오더링 코드
- RD-8-2
- 8-pin SOIC
