국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

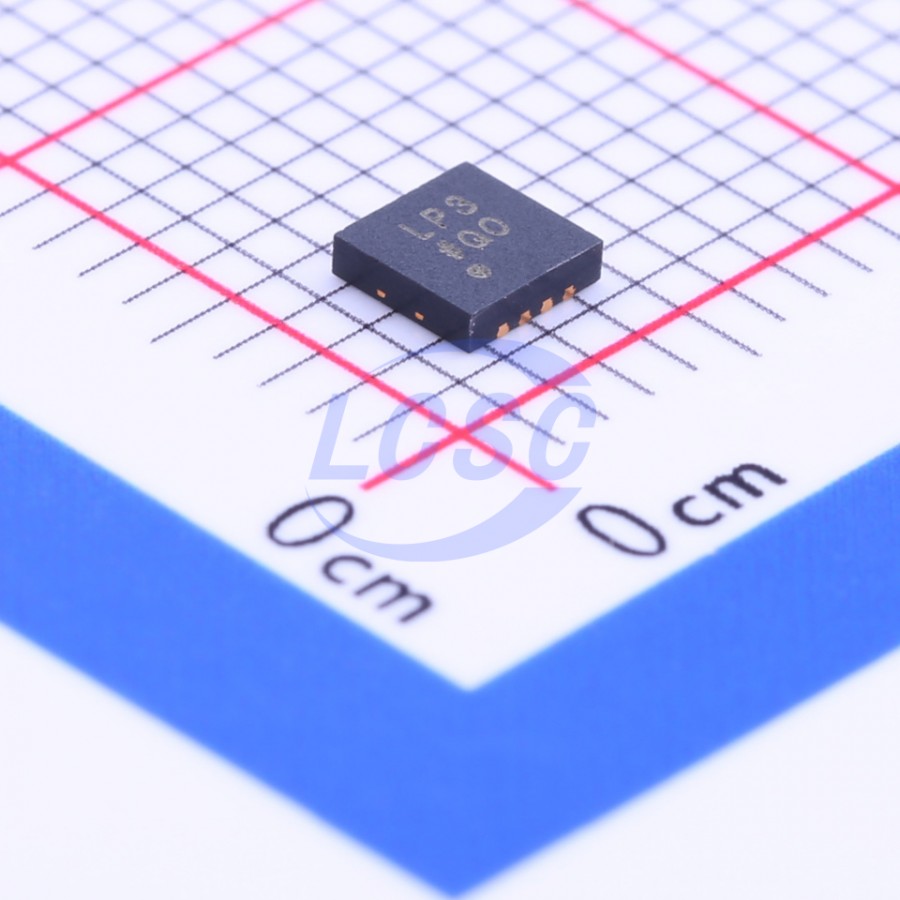

주요 스펙 요약(12)
- features
- Enable control;Thermal Shutdown
- Number Of Outputs검증
- 1
- Operating Temperature
- -40℃~+125℃@(Tj)
- Operating Voltage
- 16V
- Output Configuration
- Positive
- Output Current검증
- 800mA
- Output Type
- Fixed
- Output Voltage검증
- 1.8V
- package
- LFCSP-8(3x3)
- Package Industry Name보강
- LFCSP
- Pin Count보강
- 8
- Supply Current Iq
- 4.3mA
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · 8-lead LFCSP_WD · 8 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | VOUT | output | |
| 2 | REF | output | |
| 3 | REF_SENSE | input | |
| 4 | GND | power in | |
| 5 | VIN | power in | |
| 6 | EN | input | |
| 7 | BYP | passive | |
| 8 | VREG | output |
절대 최대 정격
| VIN to GND | -0.3 to +18V | |
| VREG to GND | -0.3 to VIN or +6V | |
| VOUT to GND | -0.3 to VREG or +6V | |
| VOUT to BYP | 0.3V | |
| EN to GND | -0.3 to +18V | |
| BYP to GND | -0.3 to VREG or +6V | |
| REF to GND | -0.3 to VREG or +6V | |
| REF_SENSE to GND | -0.3 to +6V | |
| Storage Temperature | -65 to +150°C | |
| Junction Temperature | 150°C |
권장 동작 조건
| Input Voltage Range | 4.5 to 16V | |
| Operating Temperature Range | -40 to +125°C |
열 특성
- theta ja
- 36.7
- theta jc
- 23.5
오더링 코드
- R7
- Tape and Reel (implied by context of R2/R7 distinction in similar parts)
유사 부품
이 부품을 사용한 Reference Design
0건제조사가 검증한 시스템 회로 + BOM + Gerber 자료. 데이터시트의 typical circuit 보다 한 단계 완제품에 가까움.
