주요 스펙 요약(13)
- Data Rate검증
- 460Kbps
- Max Supply Voltage보강
- 5.5V
- Min Supply Voltage보강
- 3.0V
- Number Of Drivers검증
- 2
- Number Of Receivers검증
- 2
- Number Of Transceivers보강
- 2
- Number Of Transmitters보강
- 2
- Operating Supply Voltage보강
- 3.3V

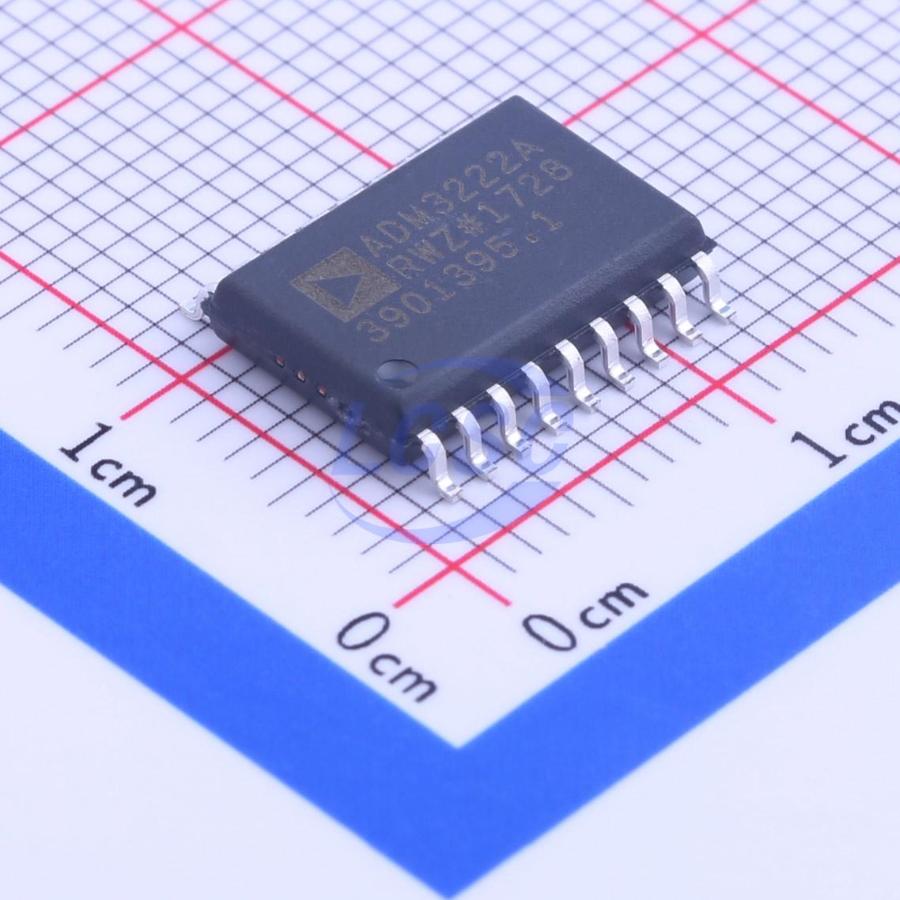

- package
- SOIC-18-300mil
- Pin Count보강
- 20
- Supply Current보강
- 1.3mA
- type
- Transceiver
- Voltage Supply
- 3 to 5.5V
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SSOP/TSSOP · 20 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | EN | input | Receiver Enable. Active low. |
| 2 | C1+ | passive | External Capacitor 1 |
| 3 | V+ | power out | Internally Generated Positive Supply |
| 4 | C1- | passive | External Capacitor 1 |
| 5 | C2- | passive | External Capacitor 2 |
| 6 | V- | power out | Internally Generated Negative Supply |
| 7 | R1IN | input | Receiver Input |
| 8 | T2IN | input | Transmitter Input |
| 9 | R2OUT | output | Receiver Output |
| 10 | R2IN | input | Receiver Input |
| 11 | T2OUT | output | Transmitter Output |
| 12 | T1IN | input | Transmitter Input |
| 13 | R1OUT | output | Receiver Output |
| 14 | C2+ | passive | External Capacitor 2 |
| 15 | T1OUT | output | Transmitter Output |
| 16 | GND | power in | Ground Pin |
| 17 | VCC | power in | Power Supply Input |
| 18 | SD | input | Shutdown Control. Active low. |
| 19 | NC | no connect | No Connect |
| 20 | NC | no connect | No Connect |
절대 최대 정격
| VCC | 6V | |
| V+ | 14V | |
| V- | 14V | |
| TIN | 30V | |
| RIN | 30V | |
| TOUT | 15V | |
| ROUT | 0.3V | |
| Power Dissipation | 450mW |
권장 동작 조건
| Operating Voltage Range | 3.0V | |
| Operating Voltage Range | 5.5V |
열 특성
- unit
- °C/W
- theta ja
- 83
