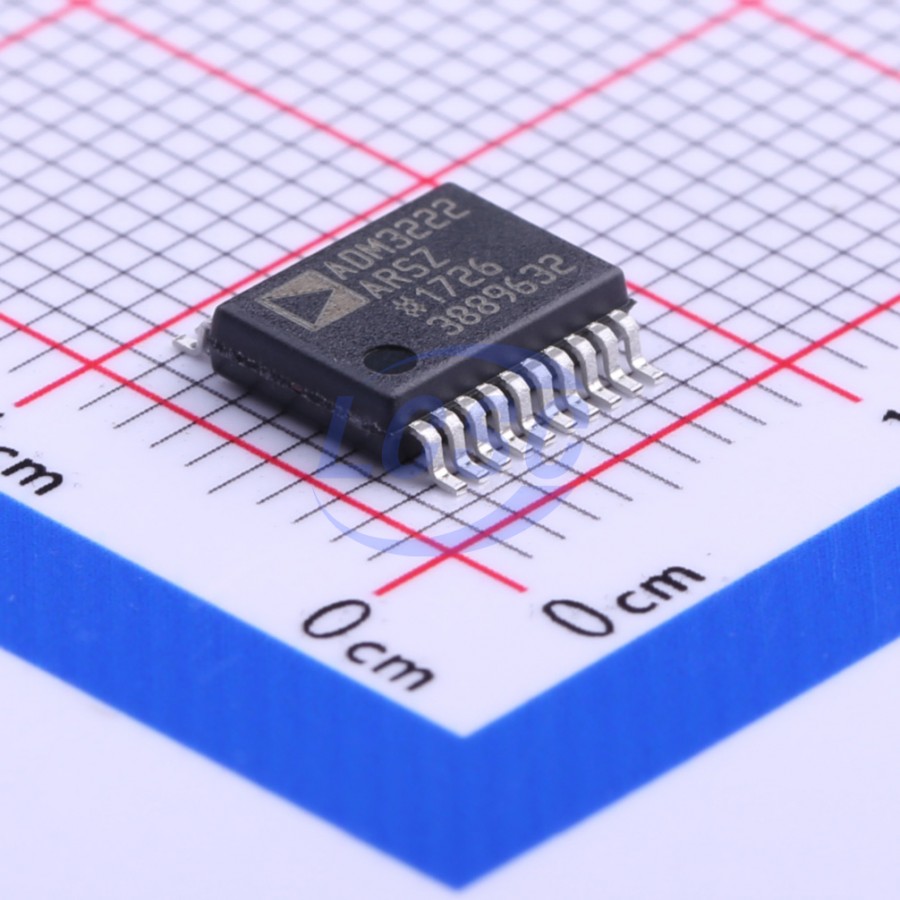

ADM3222ARSZ-REEL7

interface

국내 재고 없음

이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

주요 스펙 요약(16)

데이터시트에서 직접 추출한 사실 (출처 명시)

#	Name	Type	Function
1	EN	input	Receiver Enable. Active low.
2	C1+	passive	External Capacitor 1 positive
3	V+	power out	Internally Generated Positive Supply
4	C1-	passive	External Capacitor 1 negative
5	C2+	passive	External Capacitor 2 positive
6	C2-	passive	External Capacitor 2 negative
7	V-	power out	Internally Generated Negative Supply
8	R1IN	input	Receiver Input 1
9	R2IN	input	Receiver Input 2
10	R2OUT	output	Receiver Output 2
11	T2IN	input	Transmitter Input 2
12	T2OUT	output	Transmitter Output 2
13	T1IN	input	Transmitter Input 1
14	R1OUT	output	Receiver Output 1
15	T1OUT	output	Transmitter Output 1
16	GND	power in	Ground Pin
17	VCC	power in	Power Supply Input
18	SD	input	Shutdown Control. Active low.
19	NC	no connect	No Connect
20	NC	no connect	No Connect

Operating Voltage Range	3.0V	min
Operating Voltage Range	5.5V	max
Operating Temperature Range	-40°C	min
Operating Temperature Range	85°C	max
