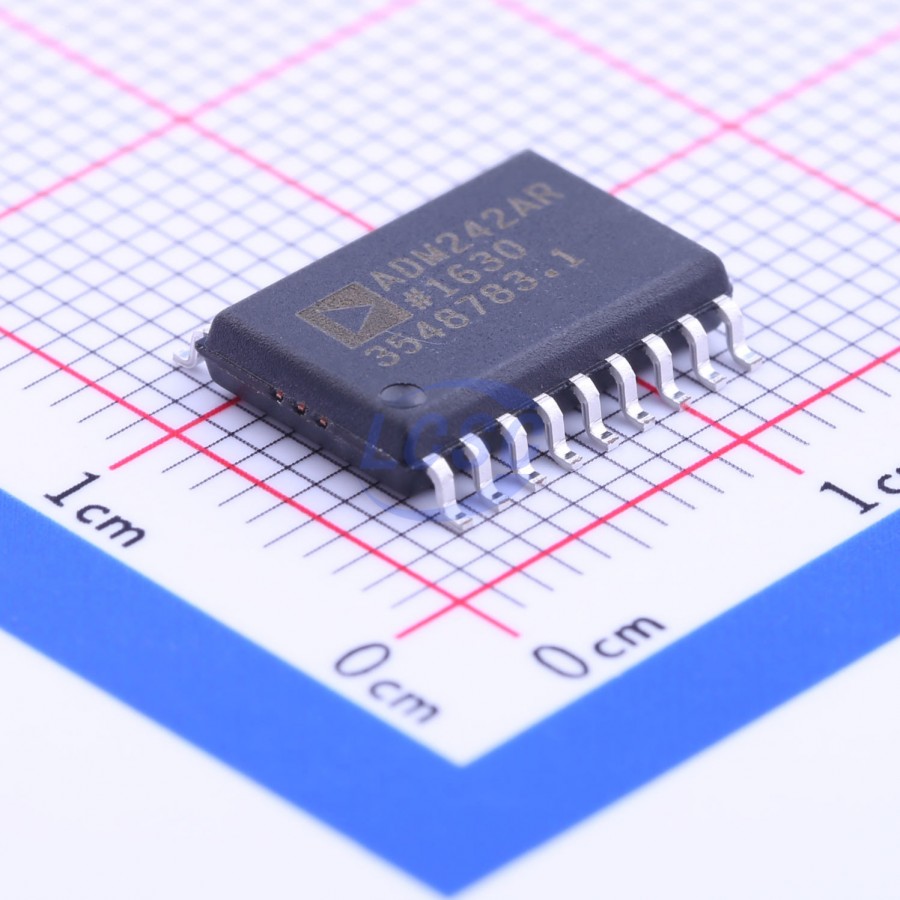

주요 스펙 요약(12)
- Data Rate검증
- 200Kbps
- Max Supply Voltage보강
- 6V
- Number Of Drivers검증
- 2
- Number Of Receivers검증
- 2
- Number Of Transceivers보강
- 2
- Number Of Transmitters보강
- 2
- Operating Supply Voltage보강
- 5V
- package
- SOIC-18-300mil
- Pin Count보강
- 18
- Supply Current보강
- 4mA
- type
- Transceiver
- Voltage Supply
- 4.5 to 5.5V
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · SOIC_W · 18 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | R2IN | input | Receiver Input |
| 2 | T2OUT | output | Transmitter Output |
| 3 | EN | input | Active Low Digital Input |
| 4 | C1+ | passive | External capacitor 1 (+ terminal) |
| 5 | V+ | power out | Internally generated positive supply |
| 6 | C1- | passive | External capacitor 1 (- terminal) |
| 7 | V- | power out | Internally generated negative supply |
| 8 | C2- | passive | External capacitor 2 (- terminal) |
| 9 | C2+ | passive | External capacitor 2 (+ terminal) |
| 10 | T2IN | input | Transmitter Input |
| 11 | SHDN | input | Active Low Digital Input |
| 12 | VCC | power in | Power Supply Input |
| 13 | GND | power in | Ground Pin |
| 14 | T1OUT | output | Transmitter Output |
| 15 | T1IN | input | Transmitter Input |
| 16 | R1OUT | output | Receiver Output |
| 17 | R1IN | input | Receiver Input |
| 18 | R2OUT | output | Receiver Output |
절대 최대 정격
| Supply Voltage (VCC) | 6V | |
| Positive Supply (V+) | 13V | (VCC - 0.3V) to +13V |
| Negative Supply (V-) | 13V | +0.3V to -13V |
| Transmitter Input (TIN) | 0.3V | -0.3 to VCC + 0.3 |
| Receiver Input (RIN) | 30V | ±30V |
| Power Dissipation (N-18) | 400mW | Derate 7 mW/°C above 70°C |
권장 동작 조건
| Operating Temperature Range | -40 to 85°C | Industrial (A Version) |
| Supply Current (No Load) | 4 to 13mA | VCC = 5V ± 10% |
| Shutdown Power Supply Current | 0.1 to 10µA | SHDN = GND |
열 특성
- theta ja
- 80
오더링 코드
- Z
- RoHS Compliant Part
- REEL
- Tape and Reel
