국내 재고 없음
이 부품에 대한 견적을 요청하시면 판매자들이 가격을 제시합니다.

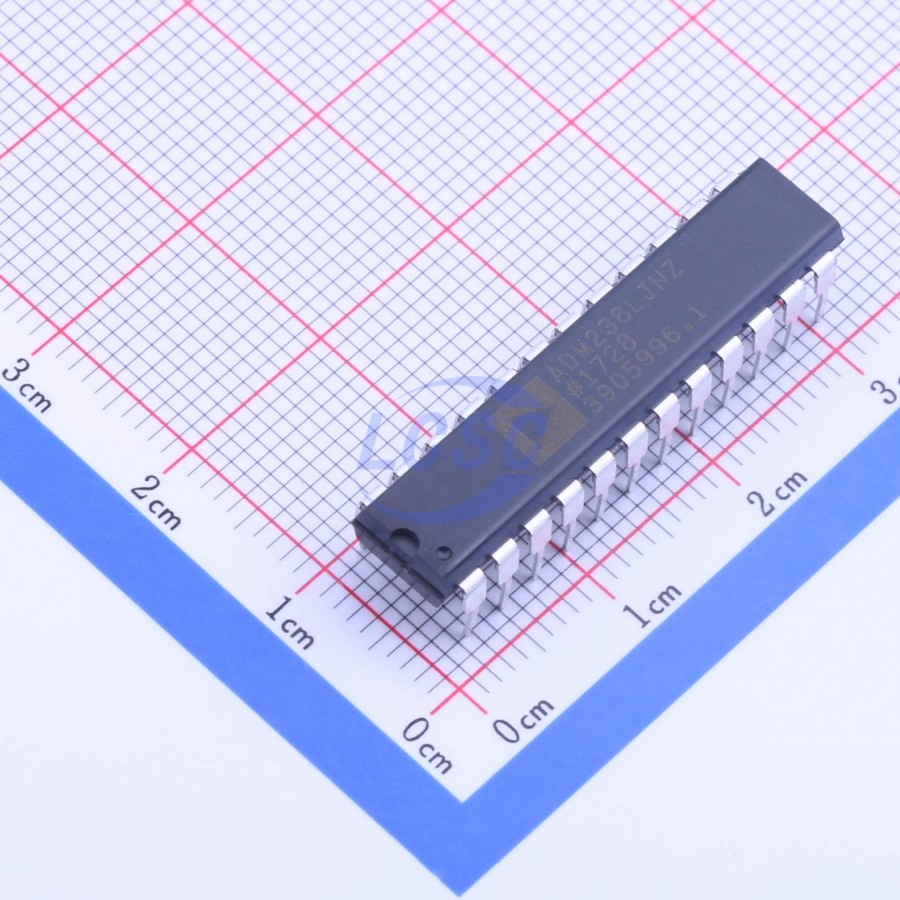

주요 스펙 요약(11)
- Charge Pump
- Yes
- Data Rate검증
- 120Kbps
- Max Supply Voltage보강
- 6V
- Min Supply Voltage보강
- 5V
- Number Of Drivers검증
- 4
- Number Of Receivers검증
- 4
- Operating Temperature
- -40℃~+85℃
- package
- DIP-24
- Pin Count보강
- 24
- type
- Transceiver
- Voltage Supply
- 5V
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · PDIP/CERDIP/SOIC · 24 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | T1IN | input | None |
| 2 | R1IN | input | None |
| 3 | T1OUT | output | None |
| 4 | R2OUT | output | None |
| 5 | T2OUT | output | None |
| 6 | VCC | power in | None |
| 7 | GND | power in | None |
| 8 | R4IN | input | None |
| 9 | R2IN | input | None |
| 10 | R3IN | input | None |
| 11 | R3OUT | output | None |
| 12 | R1OUT | output | None |
| 13 | R4OUT | output | None |
| 14 | T2IN | input | None |
| 15 | T3IN | input | None |
| 16 | T3OUT | output | None |
| 17 | V+ | power in | None |
| 18 | V- | power in | None |
| 19 | C1+ | passive | None |
| 20 | C1- | passive | None |
| 21 | C2+ | passive | None |
| 22 | C2- | passive | None |
| 23 | T4IN | input | None |
| 24 | T4OUT | output | None |
절대 최대 정격
| VCC | 6V | -0.3 to +6 |
| V+ | 14V | (VCC - 0.3) to +14 |
| V- | 14V | +0.3 to -14 |
| TIN | VCC + 0.3V | -0.3 to (VCC + 0.3) |
| RIN | 30V | ±30 |
| TOUT | (V+, +0.3) to (V-, -0.3) | |
| ROUT | -0.3 to (VCC + 0.3) | |
| Operating Temperature Range | 0°C | Commercial (J Version) 0 to 70 |
| Storage Temperature Range | 150°C | -65 to +150 |
권장 동작 조건
| Operating Temperature Range | 70°C | Commercial (J Version) 0 to 70 |
열 특성
- theta ja
- 85
