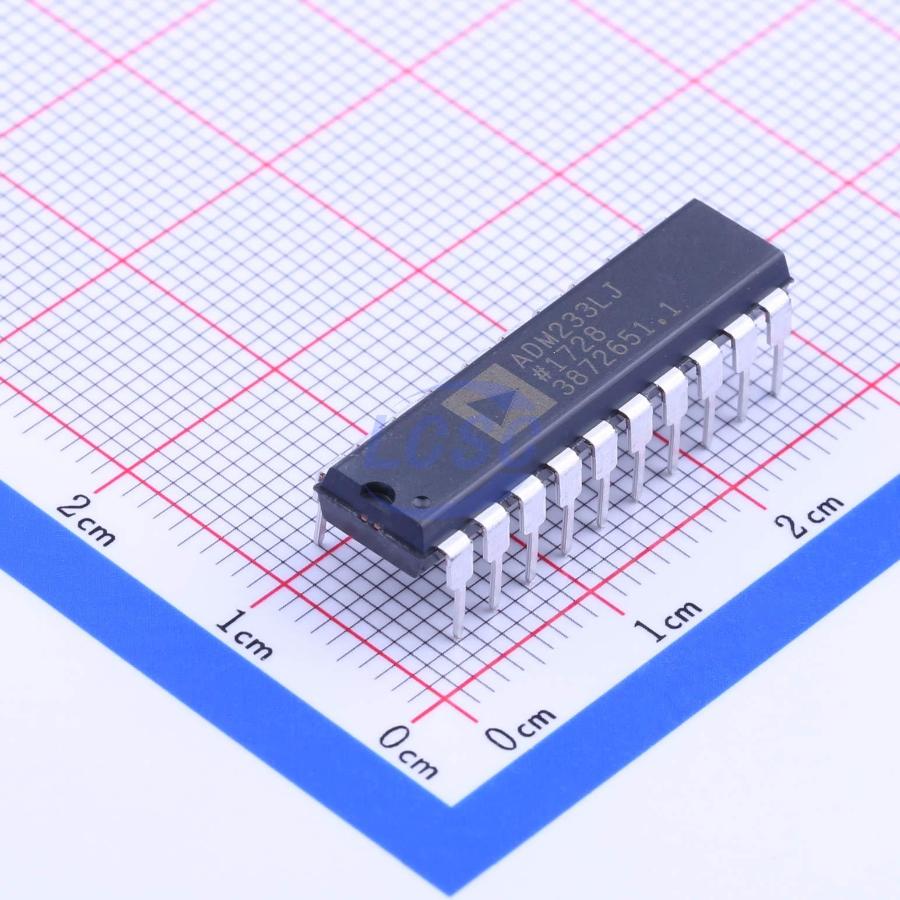

주요 스펙 요약(12)
- Charge Pump
- Yes
- Data Rate검증
- 120Kbps
- Max Supply Voltage보강
- 6V
- Min Supply Voltage보강
- 5V
- Number Of Drivers검증
- 2
- Number Of Receivers검증
- 2
- Operating Supply Voltage보강
- 5V
- Operating Temperature
- 0℃~+70℃
- package
- DIP-20
- Pin Count보강
- 20
- type
- Transceiver
- Voltage Supply
- 5V
데이터시트 추출 정보
데이터시트에서 직접 추출한 사실 (출처 명시)핀 배치 · PDIP · 20 핀
| # | Name | Type | Function |
|---|---|---|---|
| 1 | R1IN | input | None |
| 2 | T2IN | input | None |
| 3 | R2IN | input | None |
| 4 | T1OUT | output | None |
| 5 | T2OUT | output | None |
| 6 | R1OUT | output | None |
| 7 | V+ | power out | None |
| 8 | V- | power out | None |
| 9 | VCC | power in | None |
| 10 | C1+ | passive | None |
| 11 | C2- | passive | None |
| 12 | C2+ | passive | None |
| 13 | C1- | passive | None |
| 14 | GND | power in | None |
| 15 | GND | power in | None |
| 16 | C2+ | passive | None |
| 17 | C2- | passive | None |
| 18 | R2OUT | output | None |
| 19 | V- | power out | None |
| 20 | T1IN | input | None |
절대 최대 정격
| VCC | -0.3 to +6V | |
| V+ | (VCC - 0.3) to +14V | |
| V- | +0.3 to -14V | |
| TIN | -0.3 to (VCC + 0.3)V | |
| RIN | 30V | |
| TOUT | (V+, +0.3) to (V-, -0.3)V | |
| ROUT | -0.3 to (VCC + 0.3)V | |
| Power Dissipation (N-20 PDIP) | 890mW | Derate 11 mW/°C above 70°C |
| Operating Temperature Range (J Version) | 0 to 70°C | |
| Storage Temperature Range | -65 to +150°C |
권장 동작 조건
| Operating Temperature Range (J Version) | 0 to 70°C |
열 특성
- theta ja
- 125
